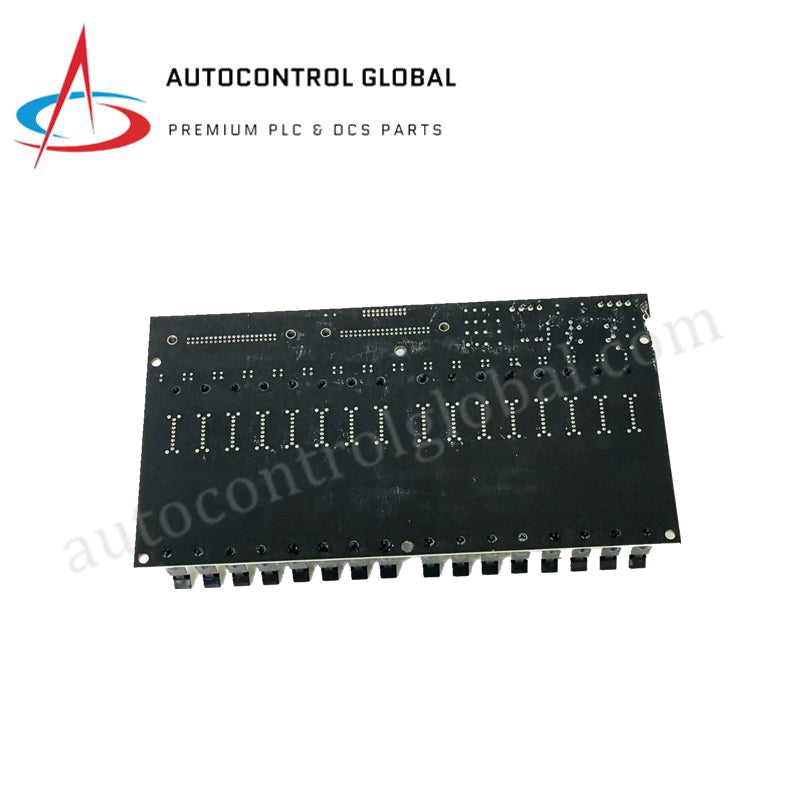

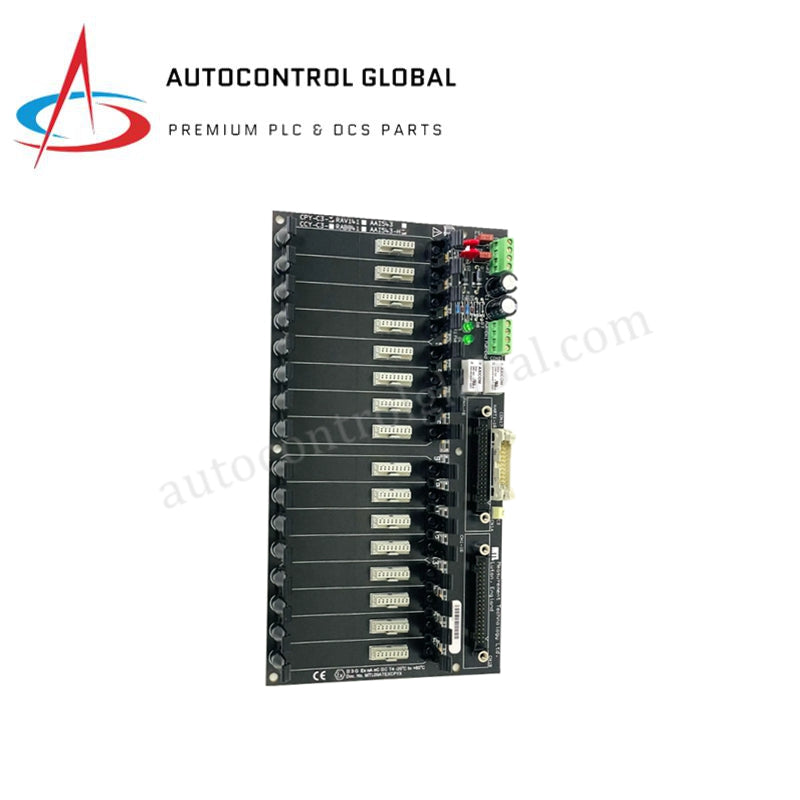

Placa posterior de interfaz MTL Yokogawa CPY-C3-AAI543-H
Manufacturer: Yokogawa
-
Part Number: CPY-C3-AAI543-H
Condition：New with Original Package
Product Type: Paneles posteriores de interfaz
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
MTL CPY-C3-AAI543-H Placa posterior de interfaz para Yokogawa
Configurada para el enrutamiento de señales de salida analógica aisladas de 16 canales en las plataformas DCS Yokogawa CENTUM CS 3000 y VP, la MTL CPY-C3-AAI543-H (placa posterior de interfaz CPY-C3-AAI543) proporciona la ejecución física/eléctrica directa entre los aisladores del cableado de campo y los módulos de E/S del sistema.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | CPY-C3-AAI543-H |
| Marca | MTL / Yokogawa |
| Origen | Reino Unido |
| Peso | 0.85 kg |
| Dimensiones | 215 mm x 126 mm x 58 mm |
| Temperatura de funcionamiento | -20 a 60 grados C |
| Consumo de energía | 12.8 W máximo |
| Módulo asociado | Yokogawa AAI543-H (AO de 4-20 mA y 16 canales) |
| Módulos de interfaz | MTL4546Y x 16 canales |
| Protocolo de señal | 4-20 mA CC con paso directo de HART |
| Interfaz del cable del sistema | Cables multicore KS1 dobles |
| Compatibilidad con redundancia | Topología de placa posterior de E/S con módulos dobles redundantes |
Características del aislamiento de canales y lazo HART del DCS
La placa posterior incorpora posiciones de montaje dedicadas de alta densidad para 16 módulos aisladores de seguridad intrínseca MTL4546Y individuales. Cada canal mantiene el aislamiento galvánico entre los lazos de control de campo, las redes de alimentación auxiliar y los circuitos internos del sistema DCS. Las pistas integradas de paso directo conservan las comunicaciones digitales HART bidireccionales superpuestas en los lazos de corriente de 4-20 mA sin atenuación de la señal. La adaptación dinámica de impedancia garantiza una respuesta adecuada del posicionador de la válvula de control y minimiza la diafonía entre canales en las 16 salidas.
Preguntas frecuentes
Q: ¿Cómo admite la placa posterior las configuraciones redundantes de módulos Yokogawa AAI543-H?
A: El enrutamiento de la placa incorpora lógica integrada de diodos OR y dos conectores KS1. En consecuencia, dos módulos AAI543-H controlan simultáneamente el mismo conjunto de 16 aisladores MTL4546Y sin relés de transferencia externos.
Q: ¿Pueden someterse a mantenimiento módulos aisladores MTL4546Y individuales mientras la placa posterior permanece energizada?
A: Los técnicos de campo pueden realizar el intercambio en caliente de módulos MTL4546Y individuales durante el funcionamiento activo del lazo. Sin embargo, retirar un módulo interrumpe inmediatamente el lazo de corriente de 4-20 mA de ese canal específico.
Directrices de instalación en campo
Instale la placa posterior verticalmente dentro de armarios de control industriales estándar mediante rieles DIN estándar de 35 mm o herrajes para montaje directo en panel. Los técnicos deben verificar que los 16 módulos aisladores MTL4546Y encajen firmemente en sus respectivos conectores de la placa posterior antes de energizar el sistema. Conecte los cables de sistema KS1 dobles directamente a la placa base FIO de Yokogawa, manteniendo un radio mínimo de curvatura del cable de 50 mm para evitar la tensión en los conductores.
Dirija el cableado de campo a través de canaletas de cables dedicadas de seguridad intrínseca, separadas de los circuitos de alimentación no IS. Conecte el perno principal de puesta a tierra de la placa posterior directamente a la barra colectora de tierra de instrumentación del armario mediante un conductor de cobre de al menos 4 mm cuadrados. Verifique la continuidad de la tierra para mantener las clasificaciones de aislamiento galvánico de seguridad intrínseca.
