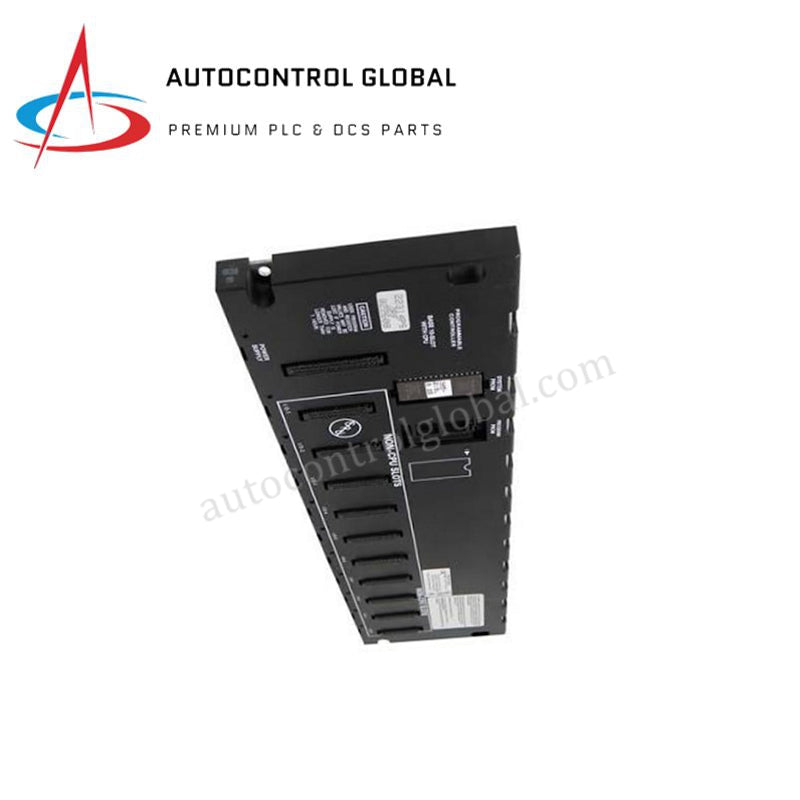

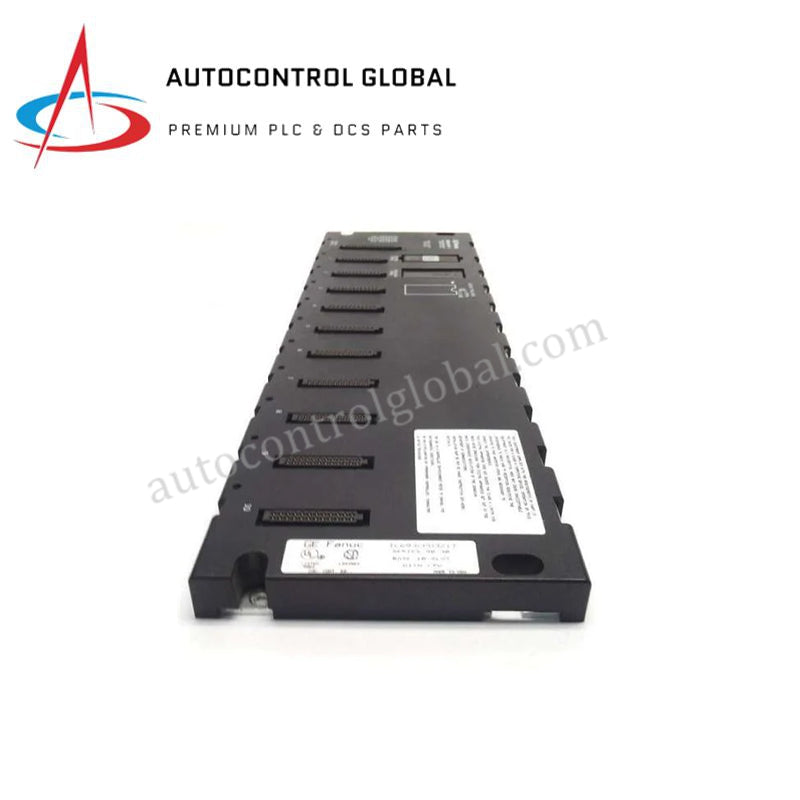

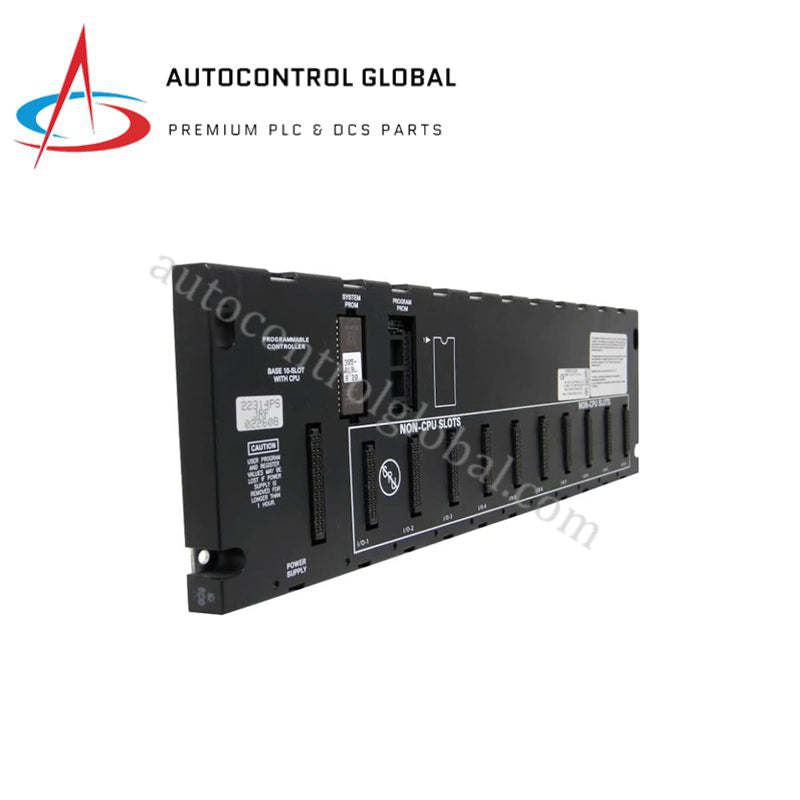

بیسپلیت CPU با ۱۰ اسلات | سری GE Fanuc IC693CPU323J، 90-30
Manufacturer: GE Fanuc
-
Part Number: IC693CPU323J
Condition：New with Original Package
Product Type: پردازندههای CPU
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
بیسپلیت CPU توکار GE Fanuc IC693CPU323J سری 90-30
GE Fanuc IC693CPU323J که با نام IC693CPU323 نیز در کاتالوگ ثبت شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای اجرای منطق و مدیریت باس بکپلین در پلتفرمهای PLC سری 90-30 عمل میکند. این بیسپلیت ۱۰اسلاته، یک پردازنده 80188 را مستقیماً در اسلات ۱ یکپارچه کرده و اجرای منطق کاربر را در ۱۲ کیلوبایت حافظه کاربر فراهم میکند و همزمان توان سیستم و سیگنالهای کنترلی را میان ماژولهای I/O توسعه توزیع میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC693CPU323J |
| برند | GE Fanuc |
| مبدأ | ژاپن |
| وزن | ۲٫۵۶ پوند (۱٫۱۶ کیلوگرم) |
| ابعاد | عرض استاندارد بیسپلیت ۱۰اسلاته سری 90-30 |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد |
| مصرف برق | ۴۳۰ میلیآمپر در +۵ ولت DC |
| نوع پردازنده | ریزپردازنده 80188 (۱۰ مگاهرتز) |
| اسلاتهای کاربر موجود | ۹ اسلات I/O (اسلات ۱ برای CPU توکار رزرو شده است) |
| اسلات منبع تغذیه | ۱ اسلات اختصاصی |
| حافظه کاربر | ۱۲ کیلوبایت RAM (با پشتیبانی باتری) |
| نرخ اسکن | ۰٫۶ میلیثانیه بهازای هر ۱K منطق بولی |
| رابط سریال | ۱ پورت RS-485 (از طریق کانکتور منبع تغذیه) |
| ظرفیت I/O دیجیتال | ۳۲۰ نقطه I/O دیجیتال (محدودیت ۱۶۰ %I / ۳۲۰ %Q) |
| ظرفیت I/O آنالوگ | ۶۴ کلمه ورودی (%AI)، ۳۲ کلمه خروجی (%AQ) |
| پروتکلهای سریال | SNP Slave، SNP-X Slave |
معماری سختافزاری اختصاصی برند
معماری یکپارچه بکپلین، سرعت ارتباط قطعی باس بکپلین را در هر ۹ اسلات I/O توسعه کنترل میکند. ریزپردازنده 80188 داخلی، بهطور مستقیم بهروزرسانی جدول تصویر I/O و اجرای منطق را مدیریت میکند و زمانهای اسکن چرخهای ثابتی را تضمین میکند. بررسیهای خودکار سازگاری فلش firmware از تغییرات نامعتبر وضعیت CPU در طول چرخههای راهاندازی سیستم جلوگیری میکنند.
سؤالات متداول
س: آیا CPU توکار در بیسپلیت IC693CPU323J را میتوان جدا کرد یا بهعنوان یک ماژول مستقل ارتقا داد؟
پ: خیر، پردازنده CPU مستقیماً در کارخانه روی برد مدار بیسپلیت و در اسلات ۱ نصب شده است و نمیتوان آن را بهصورت فیزیکی از شاسی جدا کرد.
س: آیا بیسپلیت IC693CPU323J با بیسپلیتهای توسعه محلی یا راه دور سازگار است؟
پ: خیر، مدل CPU توکار IC693CPU323 یک بیسپلیت مستقل سیستم است و از اتصال باس توسعه برای افزودن رکهای ثانویه پشتیبانی نمیکند.
راهنمای نصب در محل
بیسپلیت IC693CPU323J را با استفاده از چهار سوراخ نصب روی لبههای بیرونی، روی پنل پشتی محفظهای متصل به زمین نصب کنید. برای تسهیل خنککاری طبیعی همرفتی، حداقل فاصله ۳ اینچ در بالا، پایین و هر دو طرف بیسپلیت در نظر بگیرید.
با اتصال یک هادی مسی ضخیم از پیچ اتصال زمین بیسپلیت به باس زمین حفاظتی (PE) محفظه اصلی، یک اتصال مستقیم به زمین برقرار کنید. همیشه پیش از نصب یا خارج کردن ماژولهای منبع تغذیه، ماژولهای I/O یا کابلهای سریال، برق ورودی اصلی را قطع کنید.
