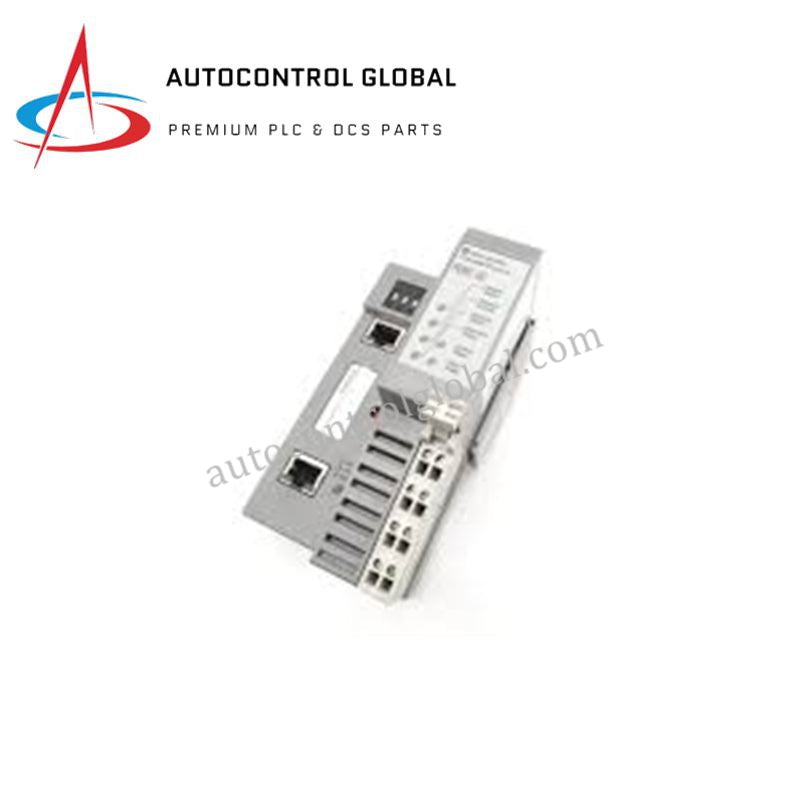

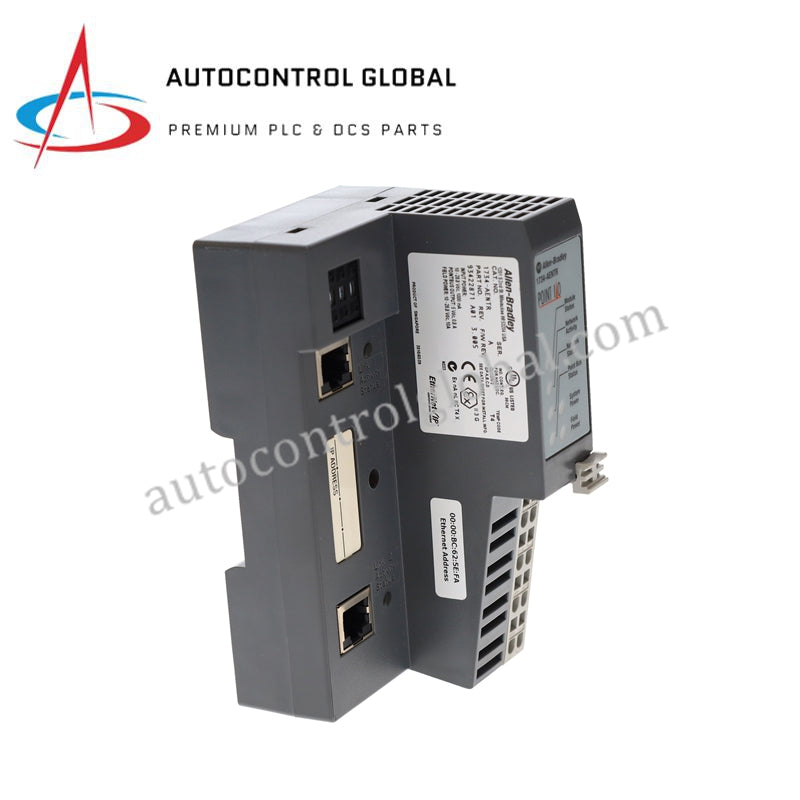

آداپتور اترنت/آیپی 1734-AENTR | آلن-برادلی پوینت آی/او
Manufacturer: ABB
-
Part Number: 1734-AENTR
Condition：New with Original Package
Product Type: آداپتور افزونه ایترنت/IP اضافی
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
توضیحات محصول
بررسی اجمالی
مبدل Allen-Bradley 1734-AENTR EtherNet/IP بخشی از سامانه POINT I/O (اطلاعیه 1734) شرکت Rockwell Automation است. این مبدل به عنوان رابط شبکه بین ماژولهای توزیعشده POINT I/O و کنترلکنندههای مبتنی بر Logix عمل میکند و دارای قابلیت حلقه سطح دستگاه (DLR) برای افزونگی شبکه است.
طراحی شده برای سامانههای کنترل با دسترسی بالا، 1734-AENTR از معماریهای ورودی/خروجی توزیعشده قابل گسترش پشتیبانی میکند و در عین حال ارتباط اترنت قطعی را حفظ مینماید.
معماری شبکه و افزونگی
1734-AENTR دارای دو پورت اترنت RJ45 با سرعت 10/100 مگابیت بر ثانیه است که امکان استفاده از توپولوژیهای خطی، ستارهای و حلقهای را فراهم میکند. برخلاف مبدلهای معمولی، این دستگاه نظارت حلقه DLR داخلی دارد که به ماژول اجازه میدهد افزونگی حلقه را به طور فعال مدیریت کرده و ارتباط را در هنگام بروز خطاهای نقطهای شبکه حفظ کند.
تجربه میدانی نشان میدهد این طراحی به طور چشمگیری زمان توقف در خطوط بستهبندی و تجهیزات فرآیند پیوسته که در آن اطمینان اترنت حیاتی است را کاهش میدهد.
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| مدل | 1734-AENTR |
| خانواده محصول | POINT I/O (اطلاعیه 1734) |
| نوع ماژول | مبدل افزونه EtherNet/IP |
| ماژولهای ورودی/خروجی پشتیبانی شده | تا 63 ماژول POINT I/O |
| پروتکل ارتباطی | EtherNet/IP |
| پورتهای اترنت | 2 × RJ45، 10/100 مگابیت بر ثانیه |
| توپولوژیهای شبکه | خطی، ستارهای، حلقه سطح دستگاه |
| نظارت حلقه | ناظر حلقه DLR داخلی |
| نشانیدهی گره | کلیدهای چرخشی، BOOTP، DHCP |
| ولتاژ ورودی | 24 ولت مستقیم |
| حداکثر مصرف توان | 10.4 وات در 28.8 ولت مستقیم |
| ولتاژ عایق | 50 ولت (مداوم) |
| حفاظت ورودی | محافظت در برابر قطبیت معکوس |
| دمای کاری | –20 درجه سانتیگراد تا +60 درجه سانتیگراد |
| دمای نگهداری | –40 درجه سانتیگراد تا +85 درجه سانتیگراد |
| رطوبت نسبی | 5–95٪ بدون تراکم |
| رده حفاظتی بدنه | نوع باز (IP20) |
| نصب | ریل دین |
| نمایشگرها | چراغهای وضعیت ماژول، شبکه و ورودی/خروجی |
| گواهیها | UL، CE، CSA |
| وزن | 0.56 پوند (0.26 کیلوگرم) |
