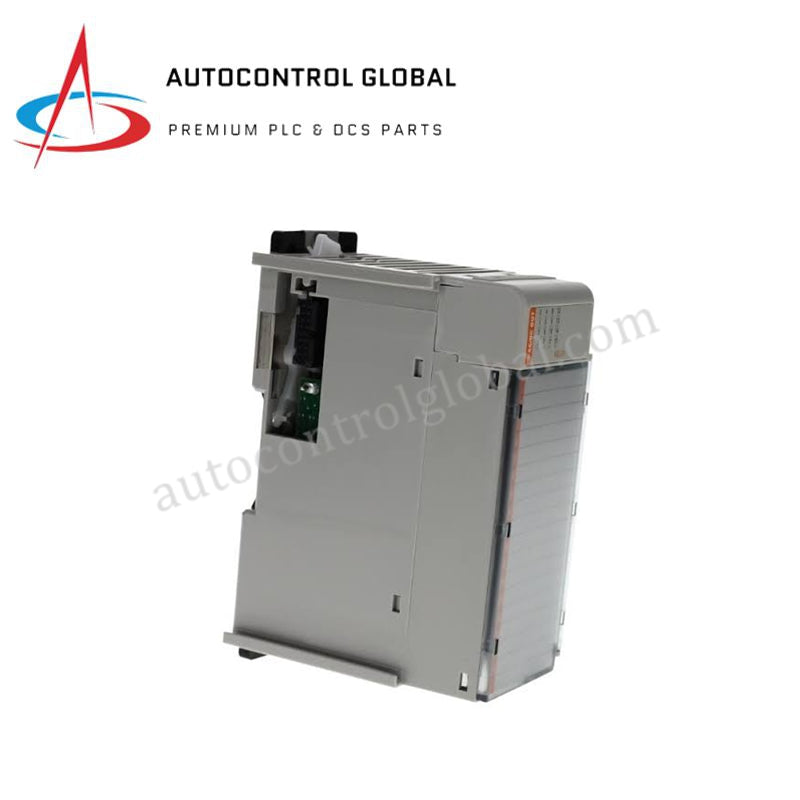

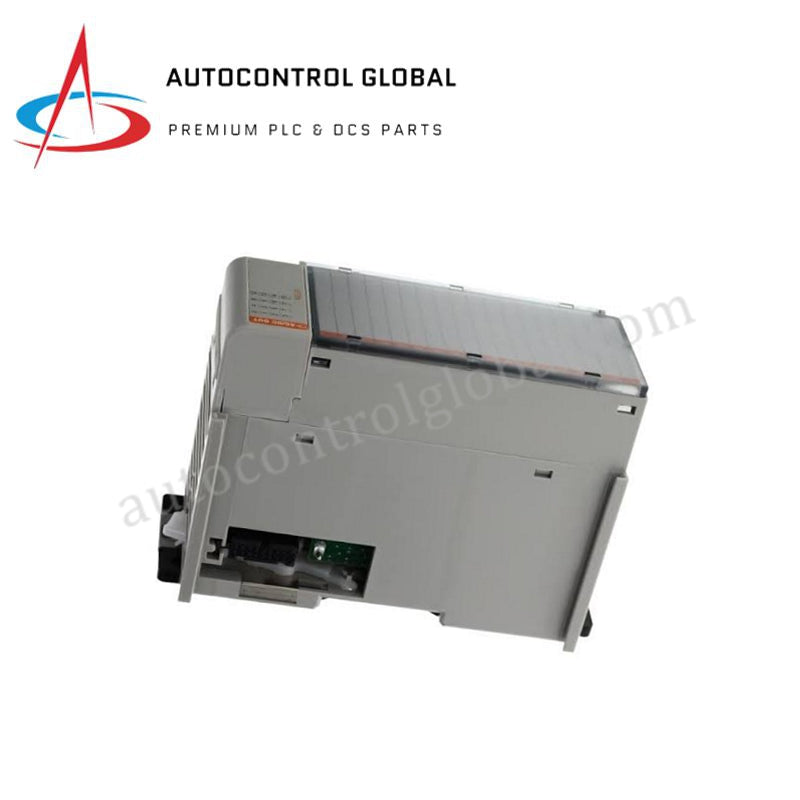

ماژول شمارنده سرعت بالا آلن-برادلی کامپکتلوژیکس مدل 1769-HSC
Manufacturer: Allen Bradley
-
Part Number: 1769-OF5
Condition：New with Original Package
Product Type: ماژولهای شمارنده سرعت بالا
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول شمارنده سرعت بالا Allen-Bradley 1769-HSC CompactLogix
Allen-Bradley 1769-HSC، که به عنوان ماژول شمارنده سرعت بالا 1769-HSC نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای پردازش فرکانس پالس و دریافت بازخورد انکودر در معماریهای شبکه CompactLogix عمل میکند. این سختافزار، قطارهای پالس با فرکانس بالا را مستقیماً از انکودرهای افزایشی یا حسگرهای مجاورت پردازش میکند و شمارشهای چرخشی فیزیکی را از طریق رابط بکپلین محلی به رجیسترهای دیجیتال تبدیل میکند، بدون نیاز به دستگاههای ترجمه ثانویه.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-HSC |
| برند | Allen-Bradley |
| مبدأ | تأمین شده از کارخانه استاندارد |
| وزن | 0.44 پوند (0.20 کیلوگرم) |
| ابعاد | عرض ماژول تکاسلات استاندارد CompactLogix 1769 |
| دمای کاری | رتبهبندی محفظه صنعتی نوع باز استاندارد |
| مصرف برق | 425 میلیآمپر در 5 ولت DC، 0 میلیآمپر در 24 ولت DC |
| ولتاژ ایزولاسیون مداوم | 75 ولت با عایقبندی تقویتشده |
| عرض اسلات | 1 اسلات |
| گشتاور پیچ ترمینال | 0.68 نیوتنمتر |
| گشتاور پیچ نگهدارنده | 0.46 نیوتنمتر |
شبکههای تعیینشده EtherNet/IP و سرعت ارتباط باس بکپلین
این ماژول مستقیماً با بکپلین سیستم CompactLogix ارتباط برقرار میکند تا دادههای شمارش پالس و فرکانس را با کنترلر میزبان تبادل کند. حفظ سرعت مناسب ارتباط باس بکپلین نیازمند رعایت دقیق فاصله مجاز منبع تغذیه است که نصب را به حداکثر 4 ماژول از منبع تغذیه سیستم محدود میکند. مدیریت جریان الکتریکی، کشش 425 میلیآمپر در 5 ولت DC از ریل بکپلین را تعیین میکند، در حالی که ریل 24 ولت DC استفاده نمیشود. ادغام این ماژول در شبکههای کنترل نیازمند تأیید سازگاری فریمور فلش برای همگامسازی وقفههای شمارنده سرعت بالا در چرخههای زمانبندی شده شبکههای تعیینشده است.
سؤالات متداول
س: آیا میتوان ماژول 1769-HSC را در حالی که برق بکپلین فعال است، وارد یا خارج کرد؟
ج: خیر. پلتفرم CompactLogix 1769 از قابلیت خارج کردن و وارد کردن ماژول در حین برقرسانی (RIUP) پشتیبانی نمیکند. کشیدن یا وصل کردن ماژول در حالی که برق به بکپلین اعمال شده است، باعث آسیب به ترانسیورهای داخلی باس و ایجاد خطای جدی در کنترلر میشود.
س: رتبه فاصله منبع تغذیه چگونه بر نصب فیزیکی این ماژول تأثیر میگذارد؟
ج: به دلیل بار جریان 425 میلیآمپر روی ریل 5 ولت DC بکپلین، ماژول باید در فاصله حداکثر 4 ماژول از منبع تغذیه سیستم نصب شود تا از افت ولتاژ و خرابی بستههای داده در باس محلی جلوگیری شود.
راهنمای نصب میدانی
- درگیر کردن و قفلبندی بکپلین: شکافهای زبانه و شیار جانبی را با ماژول مجاور تراز کنید و واحد را به محل خود بلغزانید. اهرمهای بالایی و پایینی باس را به جلو فشار دهید تا پینهای بکپلین کاملاً درگیر شوند قبل از اعمال برق سیستم.
- نیازمندیهای محفظه و نصب: سختافزار نوع باز را به طور محکم روی ریل DIN 35 میلیمتری مطابق با استاندارد EN 50022 نصب کنید یا آن را مستقیماً با استفاده از تبهای نصب پنل تعبیهشده به زیرصفحه پنل کنترل محکم کنید. اطمینان حاصل کنید که محیط نصب تمیز و عاری از گرد و غبار یا تراکم باشد.
- مشخصات گشتاور ترمینال: سیمکشی میدانی را به بلوکهای ترمینال قابل جدا شدن با استفاده از اندازه سیم مناسب متصل کنید. پیچهای ترمینال را با گشتاور دقیق 0.68 نیوتنمتر سفت کنید و پیچهای نگهدارنده ماژول را با 0.46 نیوتنمتر محکم کنید تا پایداری فیزیکی در برابر لرزشهای عملیاتی حفظ شود.
