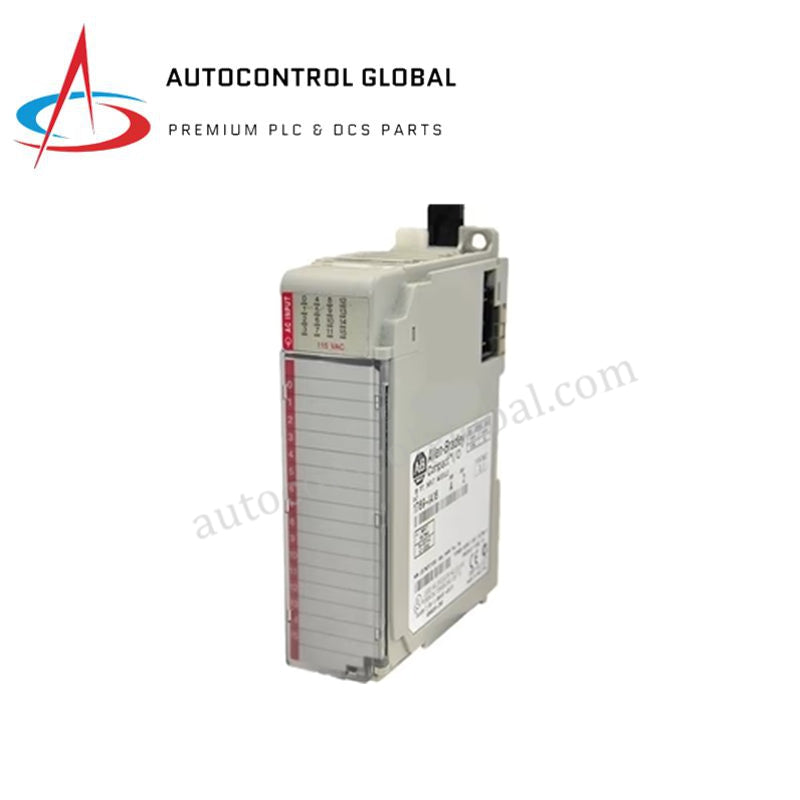

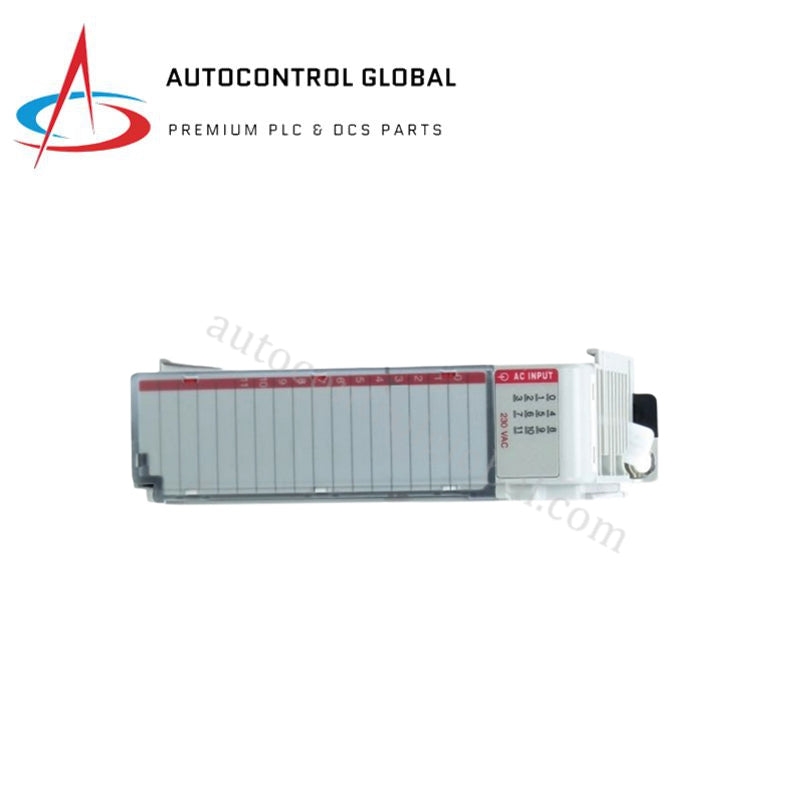

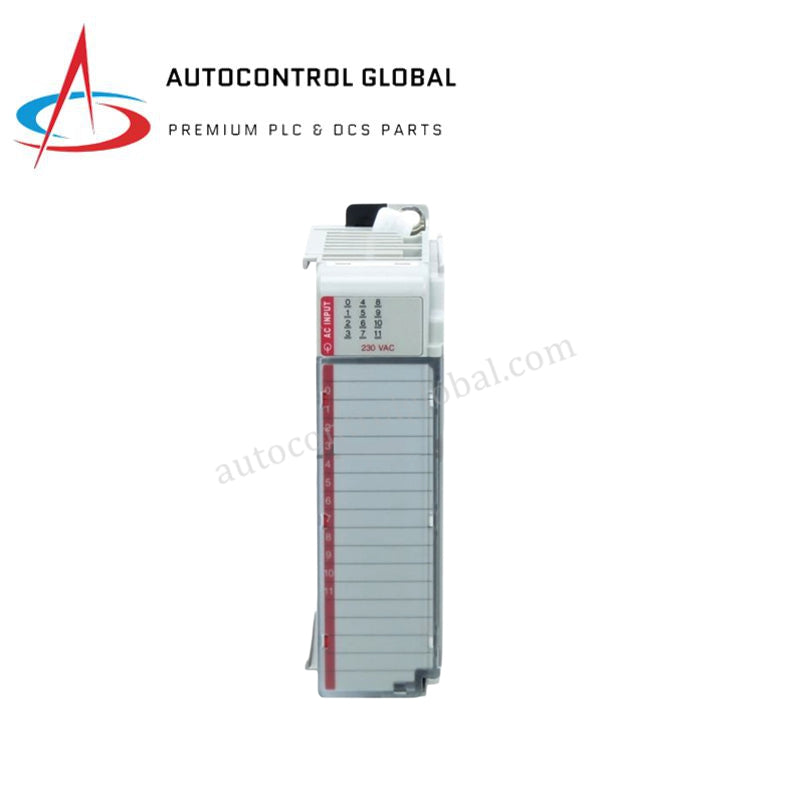

ماژول ورودی دیجیتال آلن-برادلی 1769-IM1212 با ولتاژ 240VAC
Manufacturer: Allen Bradley
-
Part Number: 1769-IM12
Condition：New with Original Package
Product Type: کارتهای ورودی/خروجی دیجیتال
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول ورودی دیجیتال فشرده Allen-Bradley 1769-IM12
Allen-Bradley 1769-IM12، که به عنوان 1769-IM12 ماژول ورودی فشرده نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای دریافت سیگنالهای گسسته AC با ولتاژ بالا در سیستمهای CompactLogix و MicroLogix 1500 عمل میکند. این دستگاه پاسخهای حسگر خطی 200/240 ولت AC را به حالتهای منطقی داخلی از طریق یک رابط مرزی باس ایزوله تبدیل میکند. یک ترمینیشن چندنقطهای میدان با استفاده از خطوط بازگشت مشترک متصل داخلی، مدار میدان را به یک گره سیمکشی موازی واحد گروهبندی میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-IM12 |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.3 کیلوگرم |
| ابعاد | 118 × 35 × 87 میلیمتر |
| دمای کاری | 0 تا +60 درجه سانتیگراد |
| دمای ذخیرهسازی | -40 تا +85 درجه سانتیگراد |
| مصرف برق | حداکثر 3.65 W اتلاف حرارت |
| کانالها | 12 ورودی گسسته AC (1 گروه 12 تایی) |
| دسته ولتاژ | 200/240 ولت AC |
| دامنه ولتاژ کاری | 159 تا 264 ولت AC |
| دامنه فرکانس ورودی | 47 تا 63 هرتز |
| بار جریان ورودی | 100 میلیآمپر نامی / 12 میلیآمپر حداکثر جریان هجومی |
| امپدانس ورودی | 27 کیلو اهم @ 50 هرتز / 23 کیلو اهم @ 60 هرتز |
| جریان کشیده شده از بکپلین | 100 میلیآمپر @ 5 ولت DC |
| ولتاژ ایزولاسیون | 132 ولت AC ولتاژ کاری (آزمایش شده در 1836 ولت AC به مدت 1 ثانیه) |
| تاخیر انتشار سیگنال | 20 میلیثانیه تاخیر نامی روشن/خاموش |
| پایه نصب | نصب روی ریل DIN یا شاسی پنل |
| بلوک ترمینال | مونتاژ قابل جدا شدن 1769-RTBN18 |
| گواهینامهها | CE، UL، CSA، عایقبندی تقویت شده کلاس II IEC |
ارتباط باس بکپلین و مقیاسبندی چگالی ورودی/خروجی
کارت منطقی داخلی، فریمهای وضعیت را در سراسر باس سیستم 1769 هماهنگ میکند و از جریان ثابت 100 میلیآمپر از ریل 5 ولت DC برای راهاندازی مدار ایزولاسیون نوری استفاده میکند. معماری فیزیکی چگالی ورودی/خروجی محلی را با نگاشت همه 12 کانال ورودی AC روی یک کلمه داده logix واحد بدون ایجاد تأخیر پیکربندی افزایش میدهد. قوانین سازگاری فلش فریمویر نیازمند تراز صحیح در چیدمان استاندارد شاسی برای جلوگیری از کاهش سرعت ارتباطات بکپلین هنگام ترکیب ماژولهای دیجیتال با کنترلکنندههای فرآیند است.
سؤالات متداول
س: آرایش مشترک داخلی چگونه بر چیدمان سیمکشی میدان تأثیر میگذارد؟
ج: سختافزار همه 12 نقطه ورودی را در یک گره بازگشت مشترک گروهبندی میکند، به این معنی که همه دستگاههای میدانی متصل به این کارت باید از یک فاز توزیع AC یکسان تغذیه شوند.
س: آیا ماژول 1769-IM12 میتواند در برابر جهشهای ناگهانی ولتاژ خط مقاومت کند؟
ج: مانع عایق بین نقطه ورودی و باس با آزمایش دیالکتریک 1836 ولت AC به مدت 1 ثانیه تأیید شده است که عایقبندی تقویت شده کلاس II IEC را در برابر گذراهای الکتریکی فراهم میکند.
س: چه منبع تغذیههایی ریلهای ولتاژ داخلی این سختافزار را تأمین میکنند؟
ج: تخصیص توان بکپلین نیازمند یکپارچهسازی سیستم با ماژولهای توان 1769-PA2، 1769-PB2، 1769-PA4 یا 1769-PB4 است.
راهنمای نصب میدانی
- سایهبان و جداسازی: خطوط AC ولتاژ بالا را از طریق کانالهای سیم مستقل عبور دهید و فاصله فیزیکی از سیگنالهای DC ولتاژ پایین و کابلهای داده سریال حفظ کنید.
- مشخصات گشتاور: سیمهای میدانی را با استفاده از سیم مسی جامد 22 تا 14 AWG یا سیم مسی رشتهای 22 تا 16 AWG در بلوک ترمینال 1769-RTBN18 محکم کنید و پیچها را با تلرانسهای صنعتی مشخص شده ببندید.
- زمین کردن ریل DIN: ریل نصب را به لَگ زمین اصلی محفظه متصل کنید تا اطمینان حاصل شود که نویز الکتریکی حالت مشترک به درستی از باس منطقی داخلی تخلیه میشود.
