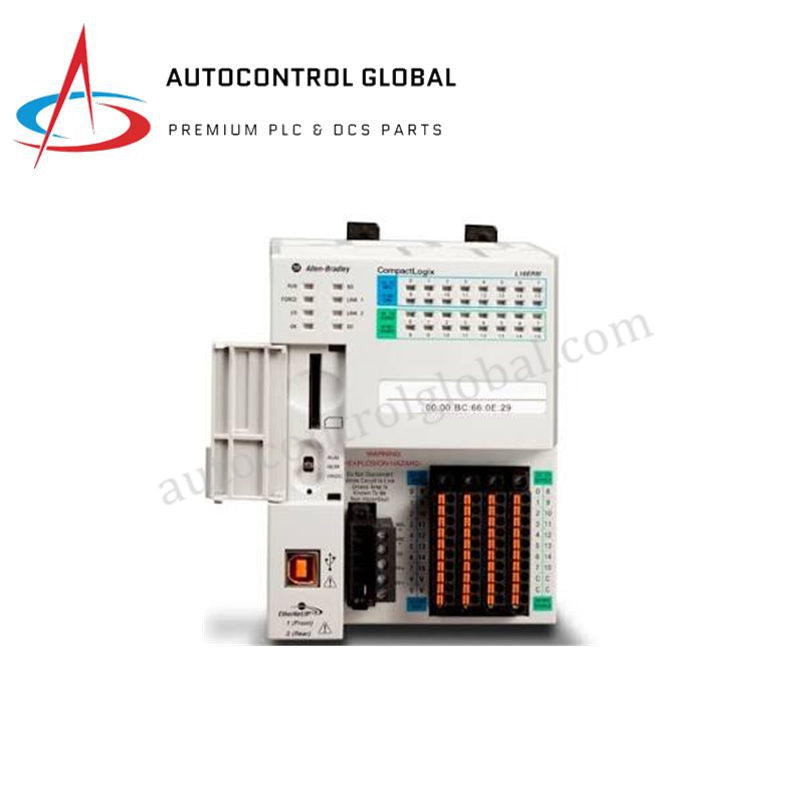

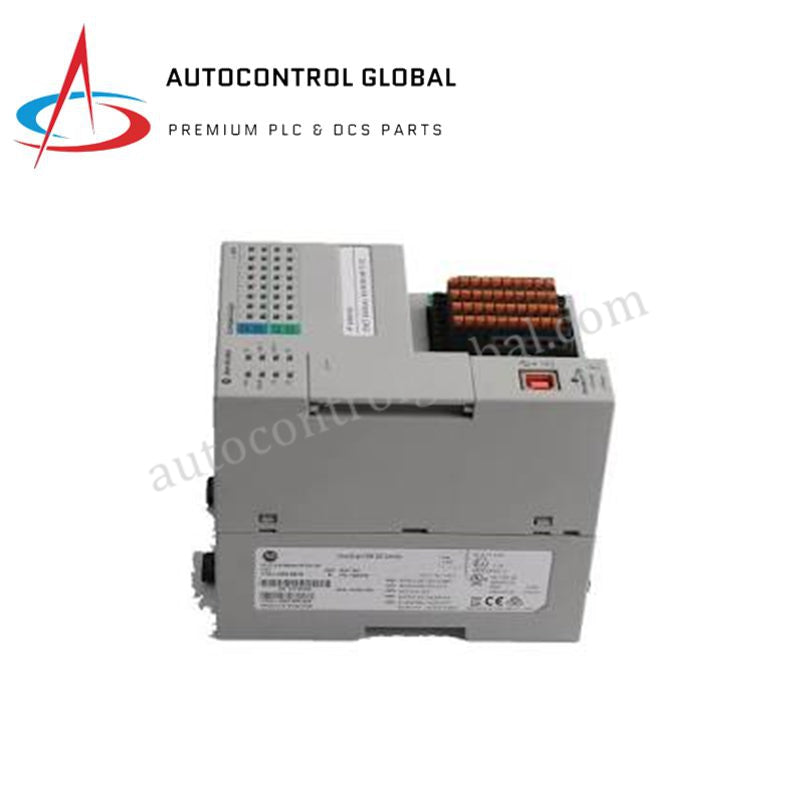

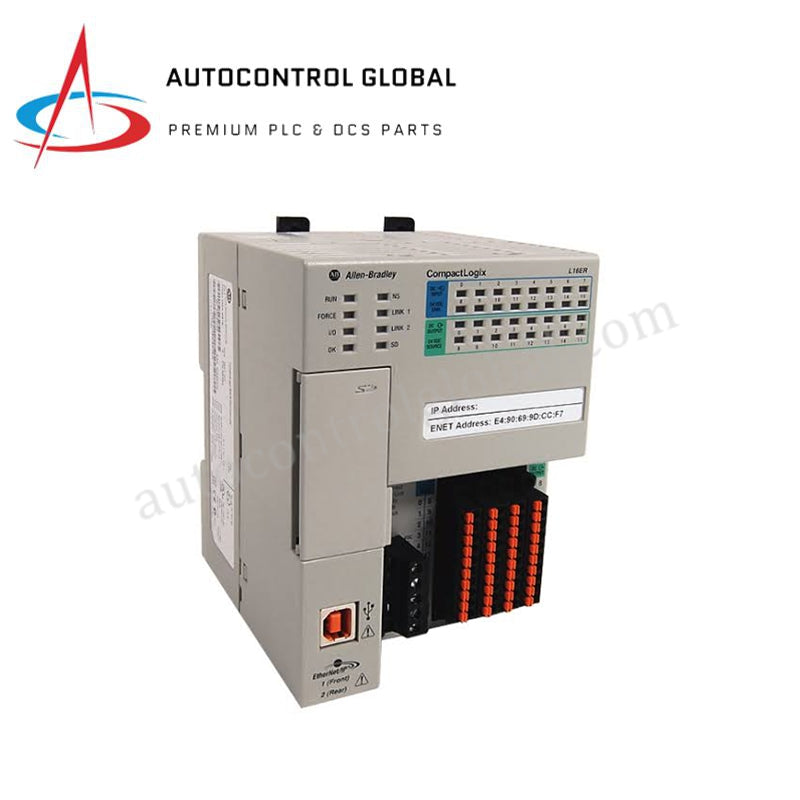

1769-L19ER-BB1B کنترلر Allen Bradley CompactLogix 5370 L1

کنترلر Allen Bradley 1769-L19ER-BB1B CompactLogix 5370 L1

Allen Bradley 1769-L19ER-BB1B به عنوان کنترلر اصلی 1769-L19ER-BB1B CompactLogix 5370 L1 عمل می‌کند که برای اجرای وظایف فنی خاص در پردازش I/O محلی و شبکه‌های ارتباطی EtherNet/IP استفاده می‌شود. این سخت‌افزار دارای هسته محاسباتی اختصاصی است که سیگنال‌های ابزار دقیق میدانی را از طریق رابط‌های دیجیتال داخلی هماهنگ می‌کند و در عین حال پارامترهای همزمان آپ‌لینک به توسعه‌های گره‌های جانبی را بدون کارت ارتباطی جداگانه حفظ می‌کند.

مشخصات سخت‌افزاری

ادغام باس شبکه قطعی

1769-L19ER-BB1B پارامترهای عملکرد سیستم را با تثبیت سرعت ارتباط باس بک‌پلین در ۳۲ وظیفه برنامه‌نویسی جداگانه مدیریت می‌کند و اجازه می‌دهد تا ۱۰۰ برنامه در هر وظیفه اجرا شود. مهندسان سخت‌افزار را برای شبکه‌های قطعی Profinet / EtherNet/IP پیکربندی می‌کنند و از پیکربندی دو پورت تعبیه‌شده برای پیاده‌سازی توپولوژی‌های Device Level Ring (DLR) استفاده می‌کنند که در صورت بروز شکست در رسانه فیزیکی، در دسترس بودن شبکه را حفظ می‌کند. در تشخیص‌های اولیه هنگام روشن شدن، پردازنده بررسی‌های داخلی را برای تأیید سازگاری فلش فرم‌ور با نسخه سخت‌افزار انجام می‌دهد و از رجیسترهای حافظه در برابر حالت‌های توقف ناگهانی محافظت می‌کند. سیستم محدودیت‌های صریحی برای مقیاس‌بندی چگالی I/O اعمال می‌کند و پیکربندی را به ۸ ماژول توسعه محلی محدود می‌کند تا از تضعیف ولتاژ در اتصالات الکتریکی داخلی جلوگیری شود.

سؤالات متداول

س: سیستم هنگام افزودن ماژول‌های توسعه محلی به 1769-L19ER-BB1B چگونه توزیع برق را مدیریت می‌کند؟

ج: کنترلر جریان کاری منطق خود را مستقیماً از خط بک‌پلن می‌کشد و تا ۱ آمپر در ۵ ولت DC مصرف می‌کند. تکنسین‌ها باید پارامترهای بار تجمعی تمام واحدهای توسعه متصل را با ظرفیت منابع تغذیه سازگار (1769-PA2، 1769-PA4 یا 1769-PB4) بررسی کنند تا از افت ولتاژ باس جلوگیری شود.

س: برای اطمینان از ارتباط صنعتی صحیح از طریق پورت USB تعبیه شده چه اقدامی لازم است؟

ج: پورت USB یکپارچه صرفاً به عنوان رابط پیکربندی و برنامه‌ریزی محلی عمل می‌کند. اپراتورها باید از این پورت برای بارگذاری موقت پیکربندی، تشخیص سیستم و به‌روزرسانی فریمور استفاده کنند و نه برای شبکه‌های کنترل دستگاه‌های میدانی صنعتی مداوم.

س: آیا 1769-L19ER-BB1B می‌تواند بیش از ۲۰ گره EtherNet/IP را در صورت وجود پهنای باند شبکه مدیریت کند؟

الف: خیر. نرم‌افزار داخلی پردازنده محدودیت سختگیرانه‌ای برای ۲۰ گره EtherNet/IP اعمال می‌کند. عبور از این تعداد پیکربندی شده، اتصال به گره‌های میدانی خارجی اضافی را مسدود می‌کند و نیاز به ارتقاء به کنترلر سری L3 برای گسترش ساختار شبکه دارد.

راهنمای نصب میدانی

• مسیر زمین کردن محفظه: یک تسمه مسی با امپدانس پایین را از ترمینال زمین حفاظتی مجموعه شاسی مستقیماً به باسبار اصلی زمین پنل محفظه متصل کنید تا بار استاتیک تخلیه شود.
• اتصال سیم شیلد: تمام شیلدهای سیگنال دیجیتال را در یک نقطه واحد روی صفحه ورودی محفظه زمین کنید و اطمینان حاصل کنید که سیم‌های تخلیه عریان تا حد امکان کوتاه باقی بمانند تا از تداخل نویز الکترومغناطیسی صنعتی جلوگیری شود.
• مشخصات هادی: تمام بلوک‌های ترمینال میدانی را با سیم مسی با درجه حرارت حداقل ۹۰ درجه سانتی‌گراد متصل کنید و اندازه سیم‌ها را بین ۲۲-۱۴ AWG برای هادی‌های جامد و ۲۲-۱۶ AWG برای کابل‌های رشته‌ای انتخاب نمایید.
• مرزهای فضای آزاد جریان هوا: حداقل فضای خالی ۵۰ میلی‌متر (۲ اینچ) در تمام اطراف محفظه کنترلر حفظ شود تا جریان‌های همرفتی عمودی بتوانند قطعات الکترونیکی داخلی را خنک کنند.
