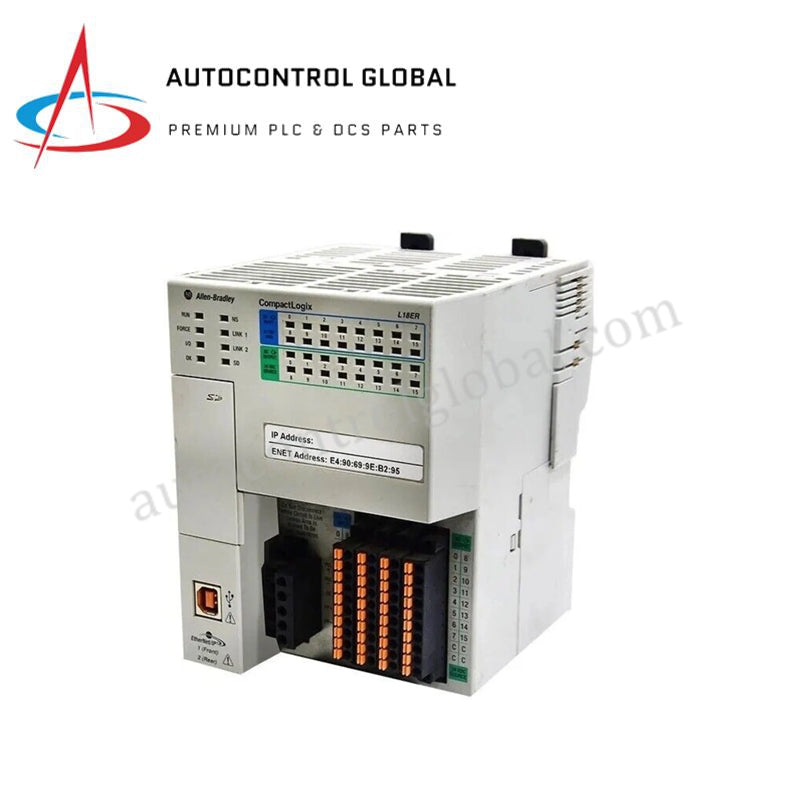

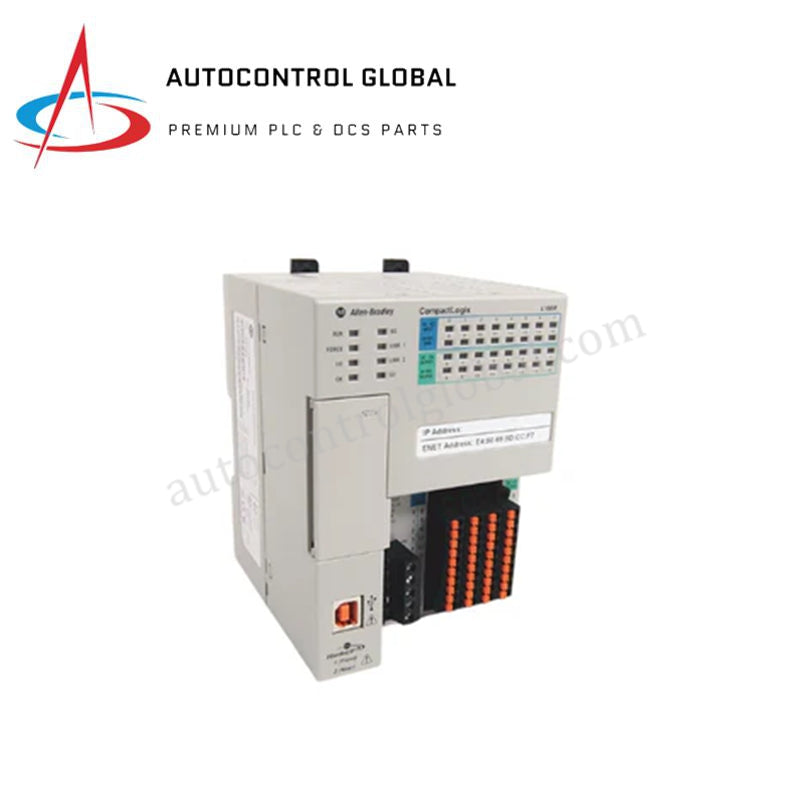

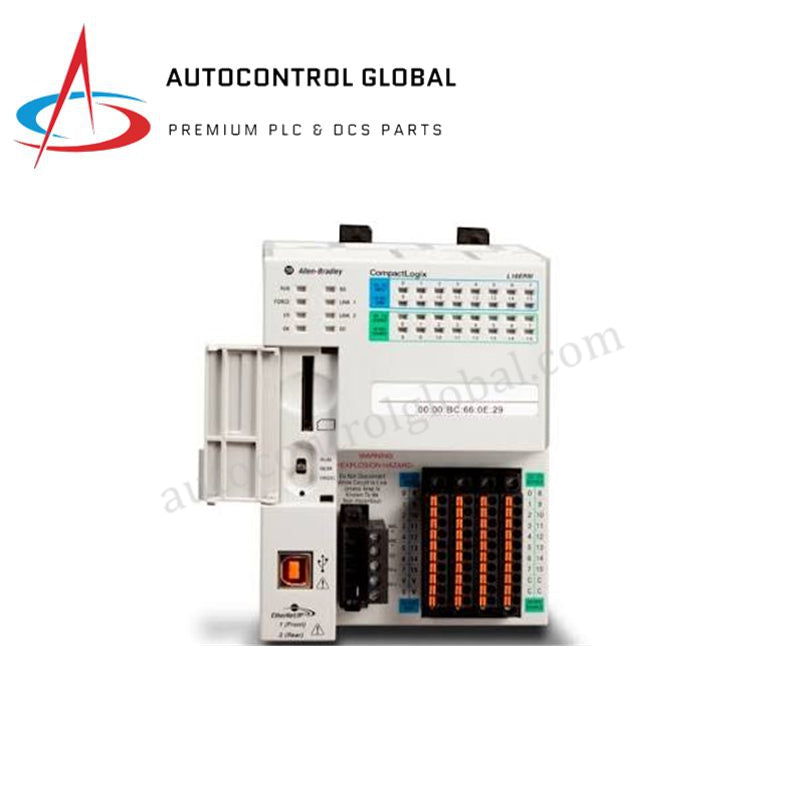

1769-L19ER-BB2B کنترلر Allen-Bradley 1769 CompactLogix 5370 L1
Manufacturer: Allen Bradley
-
Part Number: 1769-L19ER-BB2B
Condition：New with Original Package
Product Type: کنترلکنندههای اتوماسیون برنامهپذیر
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
کنترلر CompactLogix Allen-Bradley 1769-L19ER-BB2B
پیکربندی شده برای کنترل ماشین و اتوماسیون فرآیند در پلتفرمهای اتوماسیون صنعتی، Allen-Bradley 1769-L19ER-BB2B (کنترلر CompactLogix 5370 L1 مدل 1769-L19ER-BB2B) اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. این کنترلر اتوماسیون برنامهپذیر، پردازش منطق، سوئیچینگ ورودی/خروجی دیجیتال تعبیهشده و ارتباطات قطعی EtherNet/IP را در شبکههای ماشینآلات محلی اجرا میکند.
تجزیه پسوند و ماتریس مدل
تعیین سختافزار پایه، طرح معماری و گزینههای یکپارچه برای سری CompactLogix 5370 L1 را مشخص میکند:
- 1769: سازگاری با پلتفرم اصلی CompactI/O را مشخص میکند.
- L19ER: نشاندهنده رده کنترلر L1 با ۱ مگابایت حافظه کاربر، دو پورت EtherNet/IP و پشتیبانی از حداکثر ۸ ماژول توسعه محلی است.
- BB2B: پیکربندی برد پایه شامل ۱۶ ورودی دیجیتال ۲۴ ولت DC یکپارچه و ۱۶ خروجی دیجیتال ۲۴ ولت DC یکپارچه را مشخص میکند. (توجه: مدل متغیر 1769-L19ER-BB1B دارای معیارهای پردازشی و تخصیص حافظه عملکردی یکسان تحت بازبینیهای ساخت متفاوت است).
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | ۱۷۶۹-L19ER-BB2B |
| برند | Allen-Bradley / Rockwell Automation |
| محل ساخت | ایالات متحده آمریکا |
| وزن | ۰.۳۱ کیلوگرم (۰.۶۸ پوند) |
| ابعاد | ابعاد ۱۰۰ میلیمتر × ۱۳۲ میلیمتر × ۱۰۵ میلیمتر |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد |
| مصرف برق | حداکثر ۴.۵ وات مصرف توان |
| حافظه کاربر | ۱ مگابایت |
| ذخیرهسازی غیر فرار | کارت SD یک گیگابایتی شامل شده (قابل ارتقا تا ۲ گیگابایت) |
| ورودی/خروجی تعبیهشده | ۱۶ ورودی دیجیتال (۲۴ ولت DC)، ۱۶ خروجی دیجیتال (۲۴ ولت DC) |
| توسعه محلی | حداکثر تا ۸ ماژول |
| گرههای EtherNet/IP | حداکثر تا ۲۰ گره |
| جریان بکپلین | ۵۶۰ میلیآمپر در ۵ ولت DC |
| ولتاژ ایزولاسیون | ۳۰ ولت پیوسته (نوع عایقبندی پایه) |
| پشتیبانی نرمافزاری | RSLogix 5000 / Studio 5000 Logix Designer |
ویژگیهای شبکههای صنعتی و مقیاسپذیری تراکم
طراحی داخلی از معماری سرعت بالای باس بکپلین بهره میبرد که سرعت ارتباط را بین پردازنده اصلی و حداکثر ۸ ماژول توسعه محلی بهینه میکند. پورتهای دوگانه EtherNet/IP یکپارچه از توپولوژی Device Level Ring (DLR) پشتیبانی میکنند که افزونگی شبکه قطعی و تشخیص خطای رسانه را مستقیماً در رابط کنترلر فراهم میآورد. مهندسان سیستم با نگاشت گرههای راه دور از طریق شبکه EtherNet/IP تا حداکثر ۲۰ گره، تراکم ورودی/خروجی را افزایش میدهند، در حالی که قابلیتهای سوکت باز اجازه میدهد اسکریپتهای ارتباط مستقیم با چاپگرهای صنعتی، خوانندههای بارکد و ترازوهای وزنی اجرا شود. قوانین سازگاری فلش فریمور تعیین میکنند که زمان اجرای سختافزار باید دقیقاً با نسخه متناظر نرمافزار Studio 5000 Logix Designer همراستا باشد تا از خطاهای اجرایی در تغییرات زمان اجرای آنلاین جلوگیری شود.
سؤالات متداول
-
سؤال: آیا این کنترلر از تعویض داغ (حذف و وارد کردن در حین برق) ماژولهای ورودی/خروجی محلی پشتیبانی میکند؟
پاسخ: خیر. قبل از افزودن یا حذف ماژولهای توسعه محلی از باس پشتصفحه 1769 باید برق سیستم را قطع کنید. تلاش برای RIUP باعث آسیب به باس پشتصفحه و خطاهای پردازنده میشود.
-
سؤال: رابط اترنت دو پورت چگونه تخصیص آدرس IP را مدیریت میکند؟
پاسخ: پورتهای دوگانه به عنوان یک سوئیچ تعبیهشده عمل میکنند که یک آدرس IP واحد را به اشتراک میگذارند. این طراحی امکان توپولوژیهای شبکه خطی یا حلقه سطح دستگاه (DLR) را بدون نیاز به سوئیچهای شبکه خارجی فراهم میکند.
-
سؤال: اگر منطق برنامه بیش از 560 میلیآمپر جریان کشش باس پشتصفحه در 5 ولت DC باشد، چه اتفاقی میافتد؟
پاسخ: عبور از حد 560 میلیآمپر باعث افت ولتاژ در باس پشتصفحه میشود که منجر به قطع ارتباط ماژولها یا خاموشی کامل ایمنی کنترلر میگردد. باید مجموع جریان مصرفی همه ماژولهای توسعه را محاسبه کرده و در صورت عبور از 560 میلیآمپر، منابع تغذیه کمکی نصب کنید.
راهنمای نصب میدانی
- نصب و جهتگیری: سختافزار را به صورت افقی روی ریل DIN استاندارد 35 میلیمتری نصب کنید یا آن را مستقیماً با استفاده از پایههای نصب یکپارچه به پنل محفظه محکم کنید. حداقل فاصله پاک 50 میلیمتر در همه طرف حفظ شود تا امکان دفع حرارت همرفتی فراهم گردد.
- سایهبان و اتصال زمین: یک سیم مسی عملکردی با امپدانس پایین و اختصاصی را از ریل DIN یا پیچ اتصال زمین پنل به باس زمین اصلی محفظه متصل کنید. اطمینان حاصل کنید که همه خطوط شیلد ارتباطی در یک نقطه ختم شوند تا از حلقههای زمین جلوگیری شود.
- جداسازی سیمکشی: خطوط برق ورودی 24 ولت DC و سیمکشی ورودی/خروجی گسسته تعبیهشده را از طریق کانالهای سیم جداگانه و دور از درایوهای موتور AC با ولتاژ بالا و بارهای القایی سنگین عبور دهید تا از تداخل الکترومغناطیسی جلوگیری شود.
- نگهداری کارت SD: در حین کار، درب محافظ روی شکاف کارت SD را محکم ببندید. فقط زمانی کارت حافظه غیر فرار را تعویض یا وارد کنید که نشانگرهای وضعیت کنترلر نشان دهند هیچ چرخه خواندن/نوشتن فعالی در حال انجام نیست.
