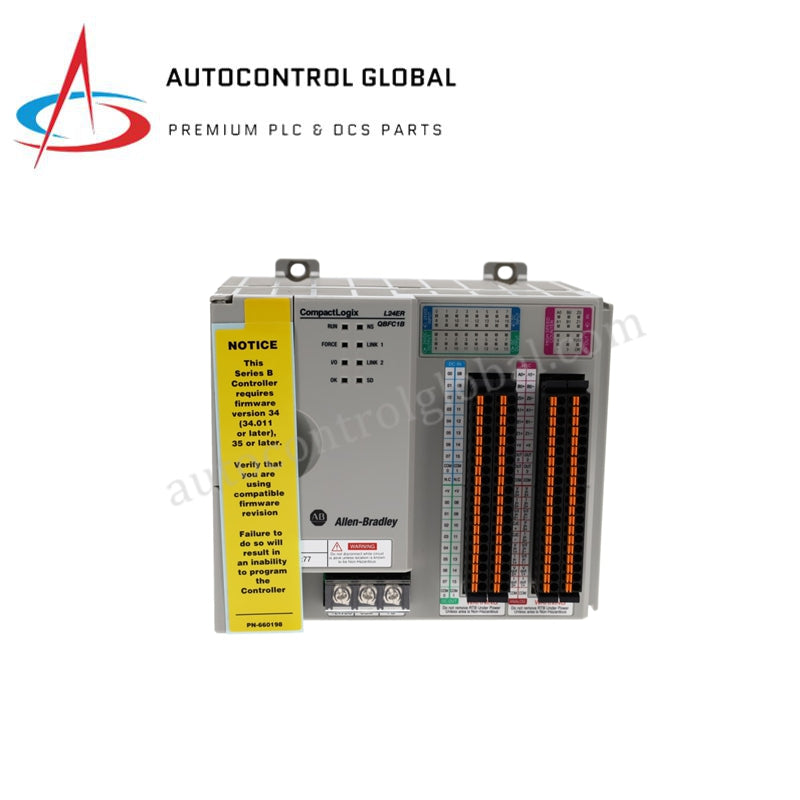

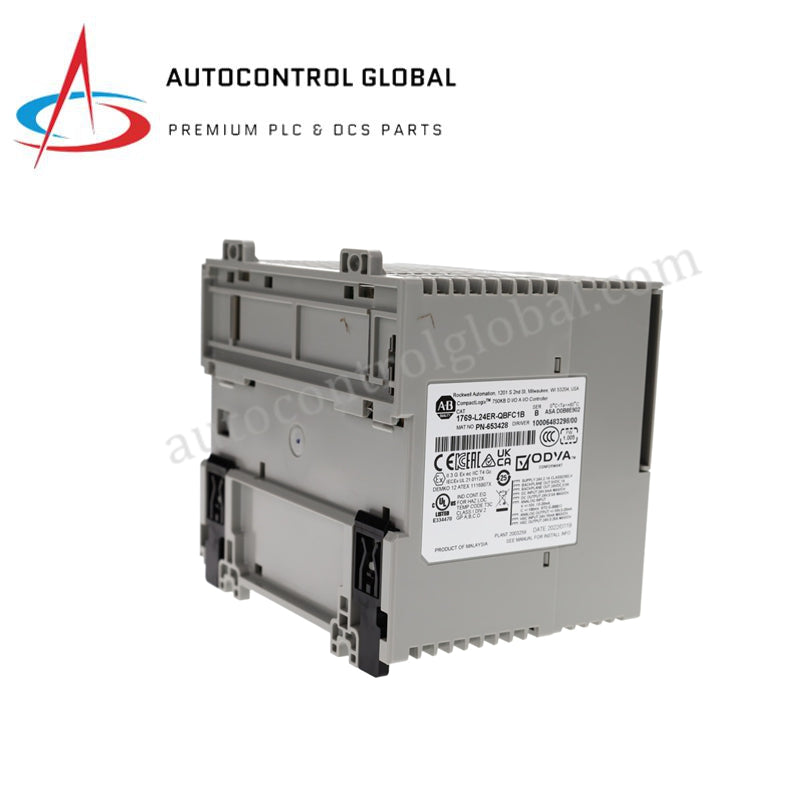

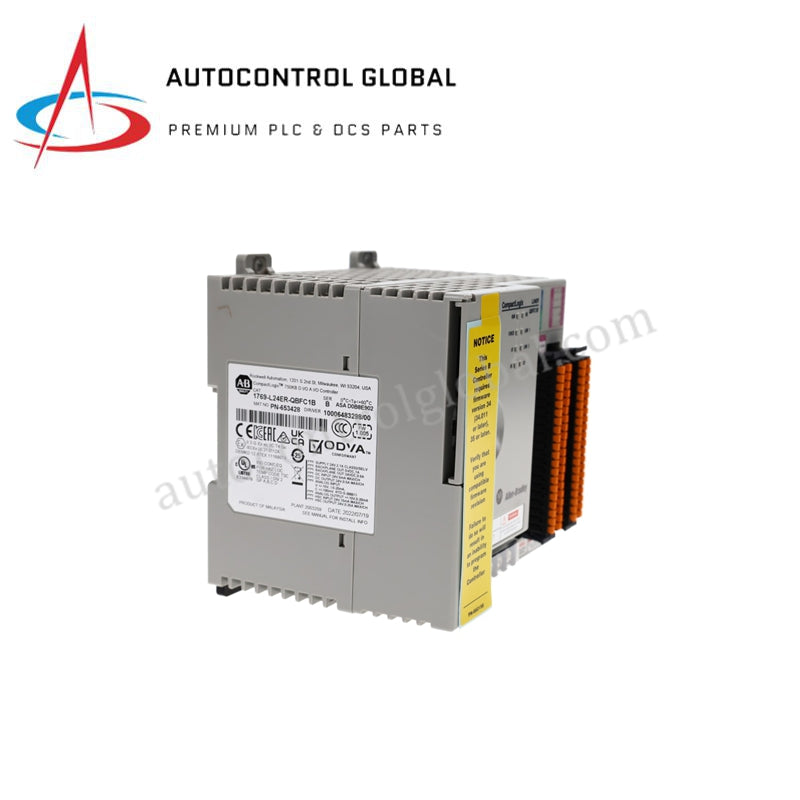

ماژول کنترلر CPU آلن-برادلی 5370 L2 مدل 1769-L24ER-QBFC1B
Manufacturer: Allen Bradley
-
Part Number: 1769-L24ER-QBFC1B
Condition：New with Original Package
Product Type: پردازندههای مرکزی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
کنترلر Allen-Bradley 1769-L24ER-QBFC1B CompactLogix 5370
Allen-Bradley 1769-L24ER-QBFC1B به عنوان کنترلر بستهبندی شده اصلی 1769-L24ER-QBFC1B استفاده میشود که برای اجرای کنترل منطق یکپارچه، تبدیل آنالوگ و شمارش با سرعت بالا در پلتفرمهای CompactLogix 5370 L2 طراحی شده است. این دستگاه یک واحد پردازش مستقل، لینکهای توزیع برق داخلی و رابط سیگنال میدانی چند نقطهای را در یک شاسی فیزیکی واحد جای داده و حلقههای اجرای فرمان و شبکههای بازخورد حسگر را مستقیماً از طریق مدارهای الکترونیکی ثابت انجام میدهد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-L24ER-QBFC1B |
| برند | Allen-Bradley |
| مبدأ | تأمین شده از کارخانه استاندارد |
| وزن | 1.81 پوند (0.82 کیلوگرم) |
| ابعاد | ابعاد استاندارد محفظه CompactLogix 5370 L2 |
| دمای کاری | 0 درجه سانتیگراد تا 60 درجه سانتیگراد |
| مصرف برق | 1 آمپر در 5 ولت DC، 0.8 آمپر در 24 ولت DC (دامنه کاری 10-28.8 ولت DC) |
| حافظه کاربر | 750 کیلوبایت |
| ورودی/خروجی دیجیتال تعبیهشده | 16 ورودی (24 ولت DC منبع/مصرف)، 16 خروجی (24 ولت DC مصرفی) |
| ورودیهای آنالوگ تعبیهشده | 4 کانال (ولتاژ، جریان، ترموکوپل، میلیولت، RTD/مقاومت) |
| خروجیهای آنالوگ تعبیهشده | 2 کانال (ولتاژ/جریان تکپایانهای) |
| شمارندههای سرعت بالا | 4 ورودی و 4 خروجی |
| پورتهای ارتباطی | 2 عدد EtherNet/IP (قابلیت DLR)، 1 عدد USB (برنامهنویسی)، 1 عدد RS-232 |
| رسانه ذخیرهسازی | کارت Secure Digital (SD) یک گیگابایتی همراه (قابل ارتقا تا 2 گیگابایت) |
| قابلیت توسعه | حداکثر 4 ماژول اضافی 1769 Compact I/O |
شبکههای تعیینکننده EtherNet/IP و مقیاسپذیری چگالی I/O
واحد بستهبندی شده دارای دو کانال ارتباطی EtherNet/IP یکپارچه است که با قابلیتهای Device Level Ring (DLR) تجهیز شدهاند تا سرعت ارتباط باس پشتصفحه و توپولوژیهای حلقهای را حفظ کنند. هنگام گسترش چیدمان سختافزار، مقیاسپذیری چگالی I/O محلی محدود به حداکثر 4 ماژول اضافی 1769 Compact I/O است تا تعیینکنندگی چرخه پردازش حفظ شود. تخصیص حافظه داخلی از حداکثر 32 وظیفه همزمان با حداکثر 100 برنامه در هر وظیفه پشتیبانی میکند که تکنسینهای سیستم باید سازگاری فلش فرمور را در تمام بلوکهای توسعه محلی بررسی کنند تا نرخ اجرای اسکن در طول ارتباطات سوکت باز ثابت بماند.
سؤالات متداول
س: آیا این کنترلر ماژولار بستهبندی شده میتواند در داخل محفظه بدون تهویه نصب شود؟
ج: این کنترلر یک قطعه سختافزاری نوع باز است که نیاز به محفظه صنعتی برای جلوگیری از تجمع ذرات دارد. محل نصب باید دمای محیط پایدار بین 0 تا 60 درجه سانتیگراد و رطوبت نسبی حداکثر 95 درصد بدون تراکم را حفظ کند تا از حالتهای قطع حرارتی جلوگیری شود.
س: آیا این مدل خاص از ویژگیهای کنترل حرکت همزمان چندمحوره CIP پشتیبانی میکند؟
ج: خیر. مدل 1769-L24ER-QBFC1B فقط پالس پایه را از طریق 4 شمارنده سرعت بالای تعبیهشده فراهم میکند و فاقد موتور کنترل حرکت چندمحوره یکپارچه است. برنامههایی که نیاز به حرکت هماهنگ محورهای چندگانه دارند باید از مدلهای دارای قابلیت حرکت مانند کنترلر 1769-L27ERM استفاده کنند.
راهنمای نصب میدانی
- تراز نصب شاسی: بسته پردازنده را روی ریل DIN 35 میلیمتری مطابق استاندارد EN 50022 نصب کنید یا آن را مستقیماً با استفاده از پایههای نصب کشویی به صفحه پشتی متصل کنید. فضای کافی در اطراف برای تهویه همرفتی مناسب از طریق دریچههای محفظه حفظ کنید.
- چیدمان سیمکشی شبکه: لینکهای دوگانه EtherNet/IP را با کابلهای صنعتی تابیده محافظدار Category 5e متصل کنید. زیرساخت ارتباطی را از کابلهای موتور، ترانسفورماتورهای برق و درایوهای فرکانس متغیر دور نگه دارید تا نویز الکترومغناطیسی گذرا کاهش یابد.
- زمین کردن منبع تغذیه سیستم: منبع تغذیه 24 ولت DC را با سیمهای مسی اختصاصی به ترمینال برق یکپارچه متصل کنید. ترمینال شاسی ساختاری را مستقیماً به زمین صنعتی نقطهتک با مقاومت پایین متصل کنید تا مبدلهای آنالوگ جهانی تعبیهشده پایدار بمانند.
