1769-L33ERM کنترلکننده حرکت ۸ محوره آلن-برادلی کامپکتلاژیکس 5370 با حافظه 2 مگابایت
Manufacturer: Allen Bradley
-
Part Number: 1769-L33ERM
Condition：New with Original Package
Product Type: پردازندههای مرکزی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
کنترلر اترنت Allen-Bradley 1769-L33ERM CompactLogix 5370

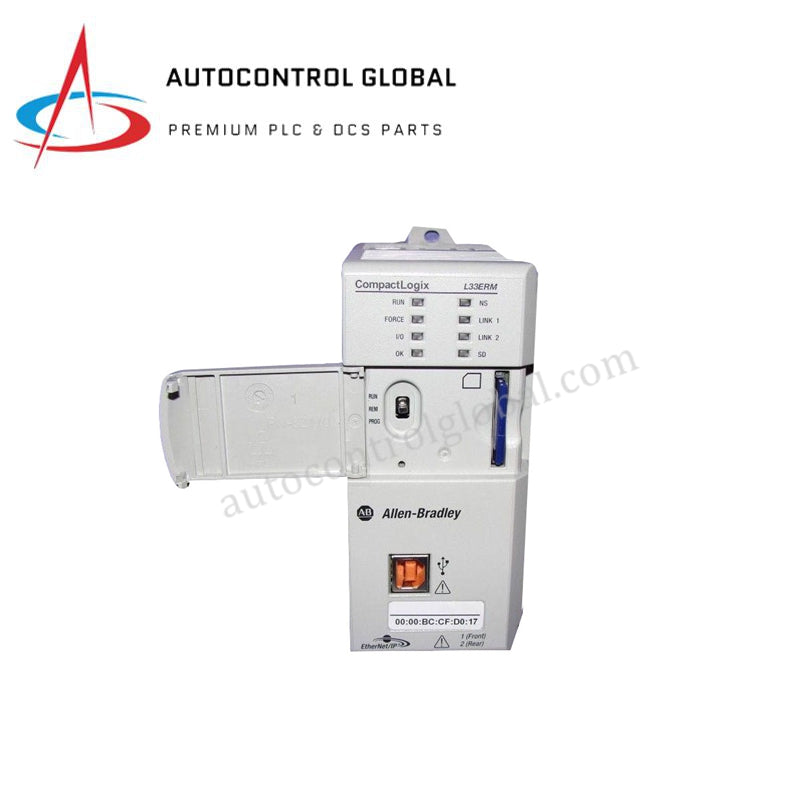

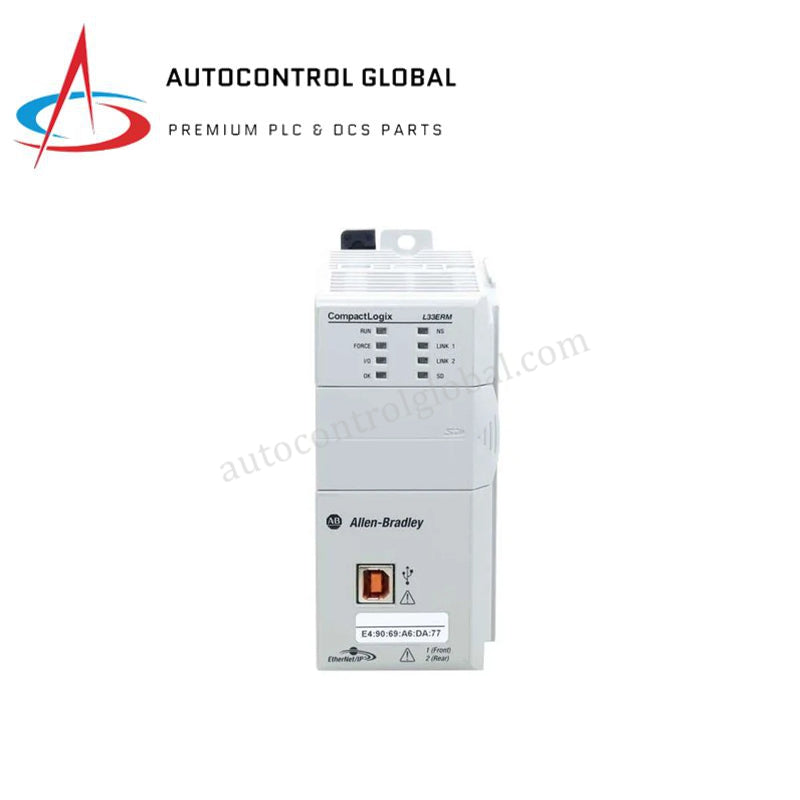

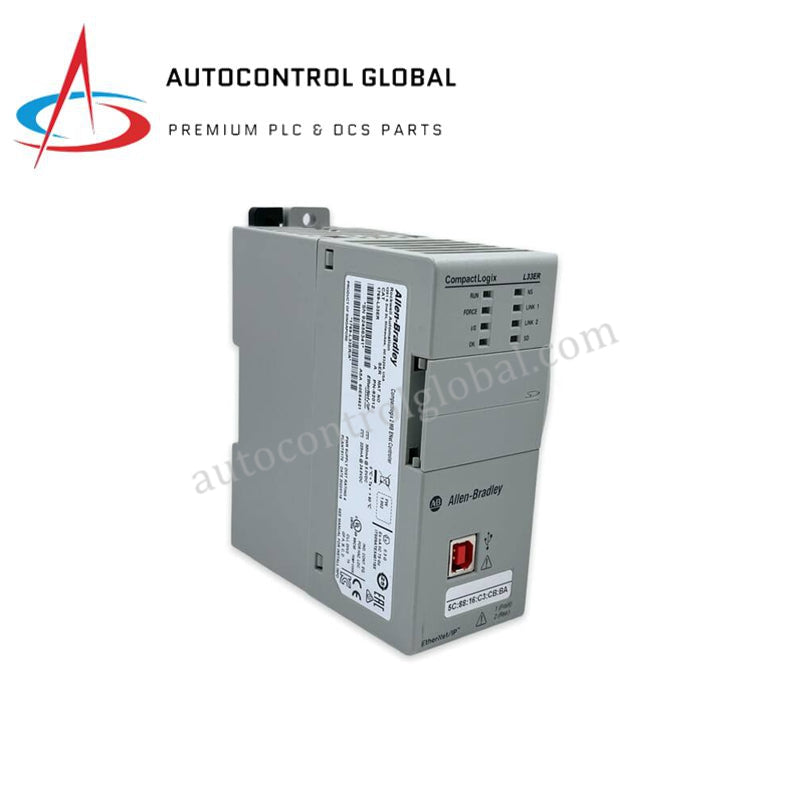

Allen-Bradley 1769-L33ERM به عنوان کنترلر اصلی 1769-L33ER برای اجرای کنترل حرکت یکپارچه و پردازش دادههای قطعی در سیستمهای پلتفرم CompactLogix 5370 استفاده میشود. معماری سختافزاری داخلی شامل 2 مگابایت حافظه اجرایی فرار به همراه یک خازن ذخیره انرژی یکپارچه است که وابستگی به باتری لیتیومی را حذف میکند. عملیات شبکه از دو پورت ارتباطی EtherNet/IP بهره میبرد که از توپولوژیهای Device Level Ring (DLR) و تا 32 گره پشتیبانی میکند و ظرفیت اجرای تا 8 محور حرکت CIP را دارد. شاسی پردازنده روی ریلهای استاندارد 35 میلیمتری DIN یا پنلهای سفارشی در یک محفظه با طراحی باز نصب میشود و از حداکثر پیکربندی 16 ماژول توسعه محلی تقسیم شده در حداکثر 3 بانک فیزیکی مجزا پشتیبانی میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-L33ERM |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده آمریکا |
| وزن | 2.0 کیلوگرم (4.41 پوند) وزن اسمی |
| ابعاد | عرض ماژول: 100.00 میلیمتر (3.94 اینچ) فرم فاکتور استاندارد |
| دمای کاری | 0 تا +60 درجه سانتیگراد |
| مصرف برق | حداکثر توان تلف شده: 4.5 W |
| سری | خانواده CompactLogix 5370 L3 |
| نوع ماژول | کنترلر اترنت با حرکت یکپارچه |
| حافظه کنترلر | 2 مگابایت استاندارد |
| بانکهای توسعه محلی | حداکثر 3 بانک ماژول |
| حداکثر ماژول محلی | تا 16 ماژول توسعه |
| ارتباطات | دو پورت EtherNet/IP (پشتیبانی DLR)، 1 پورت برنامهنویسی USB |
| ولتاژ ایزولاسیون | 30 ولت پیوسته، نوع عایقبندی پایه (USB به سیستم، اترنت به سیستم، اترنت به اترنت) |
| آزمایش ایزولاسیون | آزمایش نوعی در 500 VAC به مدت 60 ثانیه |
| رسانه ذخیرهسازی | کارت حافظه امن دیجیتال (SD) 1 گیگابایتی همراه، قابل ارتقا تا 2 گیگابایت |
ویژگیهای کنترل صنعتی و درایو
پلتفرم کنترل شامل اجزای پردازنده اختصاصی است که برای مدیریت سرعت بالای ارتباط باس پشتصفحه بین کارتهای I/O مجاور نگاشت شدهاند. بهروزرسانیهای سیستم از طریق شبکههای قطعی Profinet / EtherNet/IP انجام میشود که همگامسازی با کمترین نوسان را برای تا 8 محور مستقل با استفاده از منطق حرکت CIP بومی فراهم میکند. متغیرهای مقیاسپذیری چگالی I/O با پذیرش ماژولهای توسعه محلی 1769 مدیریت میشوند که ولتاژهای سیستم را از طریق ماژولهای تغذیه یکپارچه 1769-PA2، 1769-PB2، 1769-PA4 یا 1769-PB4 دریافت میکنند. تغییرات پیکربندی سیستم و جداول دادهها سازگاری ساختاری با حافظه فلش فرمور را در شرایط قطع و وصل مکرر برق از طریق همگامسازی خودکار غیر فرار با ماتریس حافظه SD داخلی حفظ میکنند.
سؤالات متداول
س: چگونه 1769-L33ERM ساعت سیستم و حافظه برنامه را هنگام قطع برق خارجی حفظ میکند؟
ج: کنترلر دارای مدار ذخیره انرژی مبتنی بر خازن داخلی است که نگاشت حافظه و عملیات ساعت زمان واقعی را در دورههای قطع برق بدون نیاز به باتری لیتیومی حفظ میکند.
س: پارامترهای ایزولاسیون بین دو پورت ارتباطی یکپارچه چیست؟
ج: سختافزار دارای رتبهبندی عایقبندی پایه 30 ولت پیوسته است که از طریق آزمایش نوعی کارخانهای در 500 VAC به مدت 60 ثانیه برای مسیرهای USB به سیستم، اترنت به سیستم و اترنت به اترنت تأیید شده است.
س: حداکثر ظرفیت گره برای ترانسیورهای اترنت/IP تعبیه شده چقدر است؟
ج: فرمور پردازنده ترافیک شبکه را به حداکثر 32 گره EtherNet/IP محدود میکند که شامل درایوهای توزیعشده، آداپتورهای I/O از راه دور و دستگاههای هوشمند میدانی است.
راهنمای نصب میدانی
ابتدا، خط برق ورودی اصلی منتهی به شاسی محفظه را خاموش و ایزوله کنید قبل از قرار دادن یا نصب ماژول کنترلر. اطمینان حاصل کنید که محیط کاری اطراف در بازه 0 تا +60 درجه سانتیگراد قرار دارد و عاری از بخارهای متراکمکننده است. اپراتورها باید در هنگام مونتاژ از دستبند ضد الکتریسیته ساکن زمینشده استفاده کنند تا از تخلیه الکترواستاتیک به دروازههای منطقی داخلی محافظت شود. ماژول پردازنده را روی ریل DIN 35 میلیمتری نصب کرده یا مستقیماً با استفاده از پایههای مکانیکی توسعه یکپارچه به زیرپنل پیچ کنید. کابلهای منبع تغذیه را به ترمینال ماژول تغذیه 1769 مجاور با استفاده از هادیهای برق و ارتباطی درجهبندی شده دسته 2 متصل کنید. اهرمهای باس جانبی را برای محکم کردن اتصالات الکتریکی پشتصفحه به ماژولهای I/O مجاور درگیر کنید. هر دو کانال اترنت را با استفاده از پلاگهای صنعتی RJ45 و کابلهای زوج به هم تابیده شیلددار (STP) خاتمه دهید و اطمینان حاصل کنید که شیلد کابل مستقیماً به سیستم زمین اصلی کمامپدانس محفظه کابینت متصل شده است.
