ماژول ارتباطی مدباس 1769-SM2 آلن-برادلی DSI
Manufacturer: Allen Bradley
-
Part Number: 1769-SM2
Condition：New with Original Package
Product Type: ماژولهای ارتباطی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول ارتباطی Allen-Bradley 1769-SM2 CompactLogix

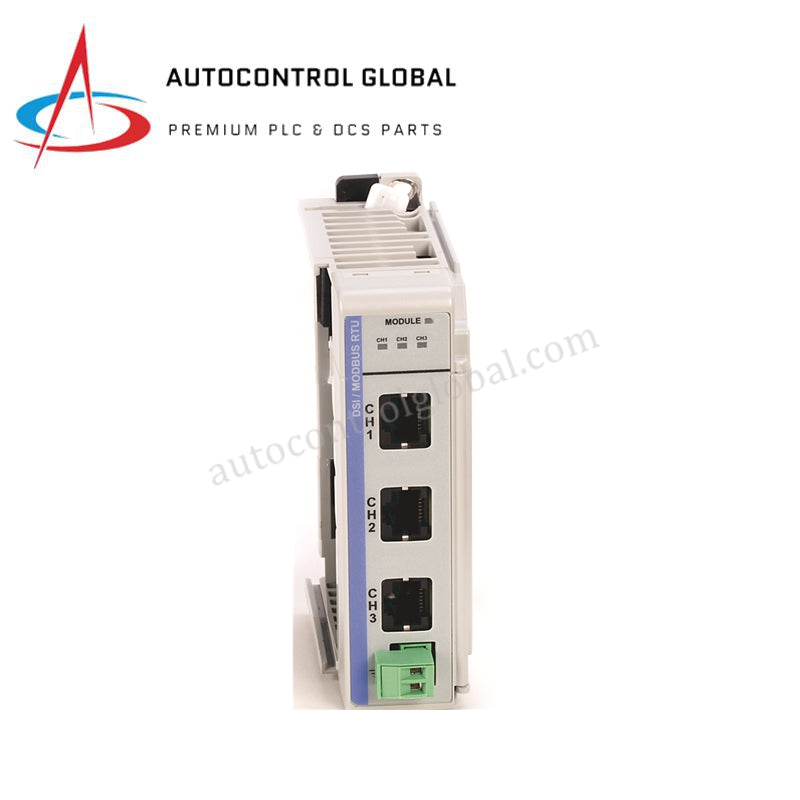

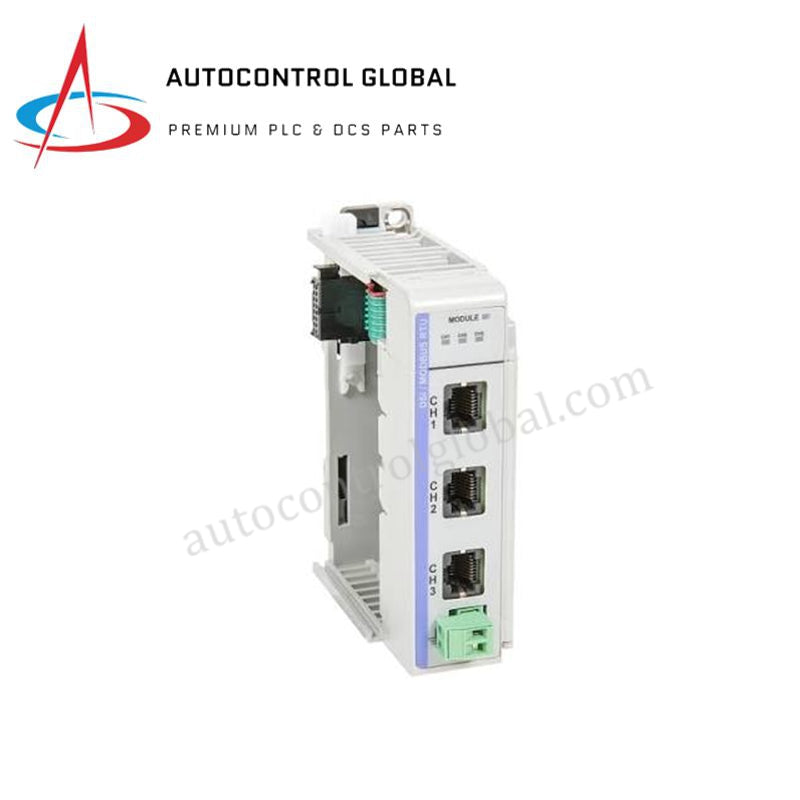

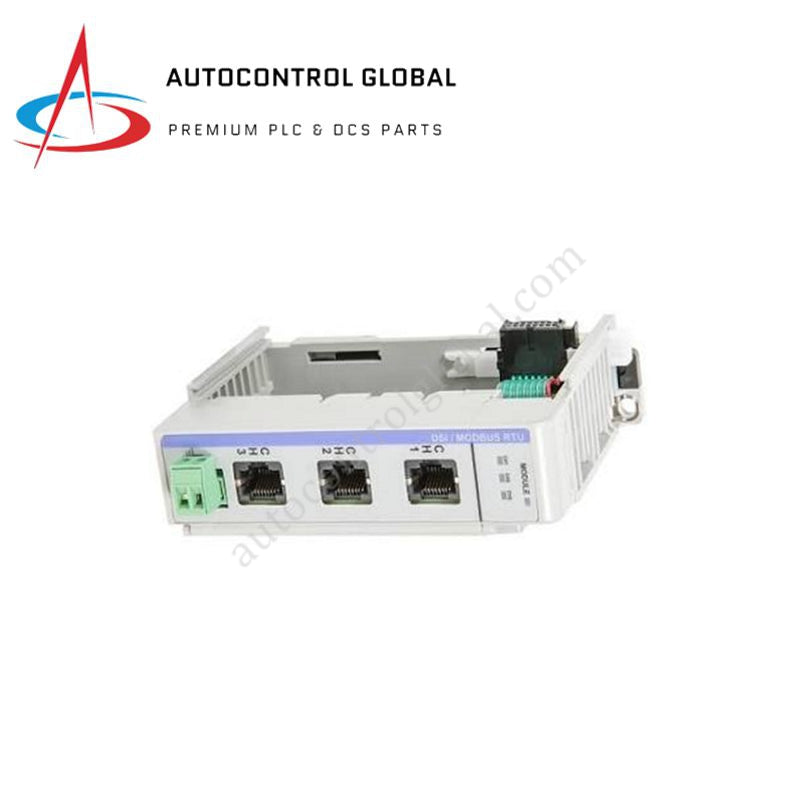

Allen-Bradley 1769-SM2 SER A، که به عنوان ماژول ارتباطی 1769-SM2 نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای انتقال دادههای سریال در شبکههای کنترلر CompactLogix و MicroLogix 1500 عمل میکند. این دستگاه به عنوان یک دروازه تخصصی عمل کرده و سیگنالهای بکپلین را به توالیهای پروتکل Drive Serial Interface (DSI) یا Modbus RTU تبدیل میکند. با انجام مدیریت مستقیم لینک فیزیکی، ماژول اتصال بین واحدهای پردازش و تا ۱۵ درایو فرکانس متغیر کلاس PowerFlex 4 یا 7 را بدون نیاز به مبدلهای پروتکل خارجی یا پلهای نرمافزاری برقرار میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-SM2 SER A |
| برند | Allen-Bradley |
| ساخت | مکزیک |
| وزن | ۰.۳۸ پوند (۰.۱۷ کیلوگرم) |
| ابعاد | عرض ماژول تکاسلات استاندارد CompactLogix 1769 |
| دمای کاری | منفی ۱۰ تا ۵۰ درجه سانتیگراد |
| مصرف برق | ۳۵۰ میلیآمپر در ۵ ولت DC، ۰ میلیآمپر در ۲۴ ولت DC |
| نوع شبکه | DSI، Modbus RTU |
| تعداد کانالها | ۳ کانال سریال مستقل |
| نوع کانکتور کانال | کانکتورهای RJ45 |
| سرعت انتقال DSI | ثابت در ۱۹۲۰۰ بیت بر ثانیه |
| سرعتهای انتقال Modbus | ۳۰۰، ۶۰۰، ۱۲۰۰، ۲۴۰۰، ۴۸۰۰، ۹۶۰۰، ۱۹۲۰۰، ۳۸۴۰۰ بیت بر ثانیه |
| حداکثر فاصله از منبع تغذیه | حداکثر ۴ ماژول از منبع تغذیه |
| حالتهای کاری | حالت تکدرایو (۱ درایو) و حالت چنددرایو (تا ۵ درایو در هر کانال) |
سرعت ارتباط باس بکپلین و سازگاری با فلش فریمور
باس سیستم مستقیماً با بکپلین کنترلر میزبان ارتباط برقرار میکند تا سرعت کلی ارتباط باس بکپلین مورد نیاز برای زمانبندی کنترل قطعی را حفظ کند. اجرای الکتریکی نیازمند ۳۵۰ میلیآمپر در ۵ ولت DC است که کاملاً از ریل تغذیه Compact I/O تأمین میشود و ریل ۲۴ ولت DC استفاده نمیشود. برای جلوگیری از تایماوتهای ارتباطی و تضعیف سیگنال در باس محلی، تکنسینها باید به محدودیت فاصله منبع تغذیه توجه کنند که نصب را در محدوده ۴ اسلات ماژول از منبع تغذیه سیستم محدود میکند. عملکرد شبکه به طور قابل اطمینانی با پروتکلهای سازگاری فلش فریمور در پلتفرمهای CompactLogix هماهنگ است و به اپراتورها امکان میدهد بهروزرسانیهای سیستم را فقط از طریق نرمافزار ControlFLASH و از طریق رابط فعال بکپلین ۱۷۶۹ انجام دهند.
سؤالات متداول
س: آیا میتوان این ماژول ارتباطی را در حالی که بکپلین ۱۷۶۹ روشن است، خارج یا تعویض کرد؟
ج: خیر. این ماژول از تعویض داغ یا خارج و وارد کردن در حالت روشن (RIUP) پشتیبانی نمیکند. قطع اتصالهای بکپلین در حالی که ریل تغذیه ۵ ولت DC فعال است، میتواند به ترانسیورهای داخلی باس آسیب الکتریکی وارد کرده و بلافاصله کنترلر میزبان را دچار خطا کند.
س: محدودیتهای فاصله شبکه بر اساس توپولوژی درایو چگونه تغییر میکند؟
ج: هنگام اتصال به یک درایو در حالت تکدرایو، طول کابل فیزیکی حداکثر ۱۰ متر است. در پیکربندیهای چنددرایو با استفاده از تکنیکهای توزیع RS485، طول کل شبکه در چیدمان زنجیرهای میتواند تا حداکثر ۱۲۱۹ متر برسد.
راهنمای نصب میدانی
- اتصال باس و توالی قفل کردن: مسیرهای زبانه و شیار جانبی را تراز کنید تا ماژول به اسلات مجاور ۱۷۶۹ وارد شود. اهرمهای بالایی و پایینی باس را به جلو فشار دهید تا اتصال فیزیکی بکپلین کامل شود. هر دو قفل مکانیکی باید کاملاً در جای خود قفل شوند قبل از اینکه برق سیستم وصل شود.
- نصب روی شاسی و اتصال زمین: ماژول را روی ریل DIN 35 میلیمتری مطابق استاندارد EN 50022 نصب کنید یا با دو پیچ شماره ۸ یا M4 با سر پان، واحد را مستقیماً به زیرصفحه پنل کنترل محکم کنید. فاصله مناسب را برای جای دادن ۳ کانکتور RJ45 جلویی حفظ کنید.
- سایهدار کردن و مسیرکشی کابل سریال: تمام ارتباطات DSI و Modbus RTU را از طریق کابلهای مسی تابیده با کیفیت بالا و دارای شیلد (سایز ۲۲ تا ۱۴ AWG جامد یا ۲۲ تا ۱۶ AWG رشتهای) عبور دهید. شیلد کابل را در یک نقطه انتهایی واحد روی بدنه محفظه زمین کنید و خطوط ارتباطی را از خطوط موتور AC با ولتاژ بالا به صورت فیزیکی جدا نگه دارید تا از تداخل الکترومغناطیسی جلوگیری شود.
