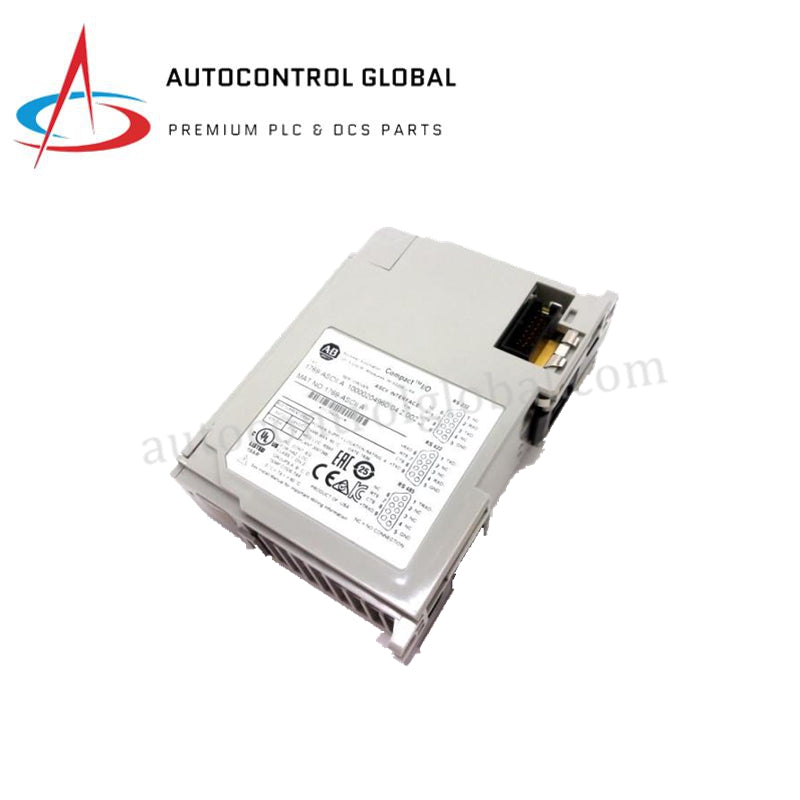

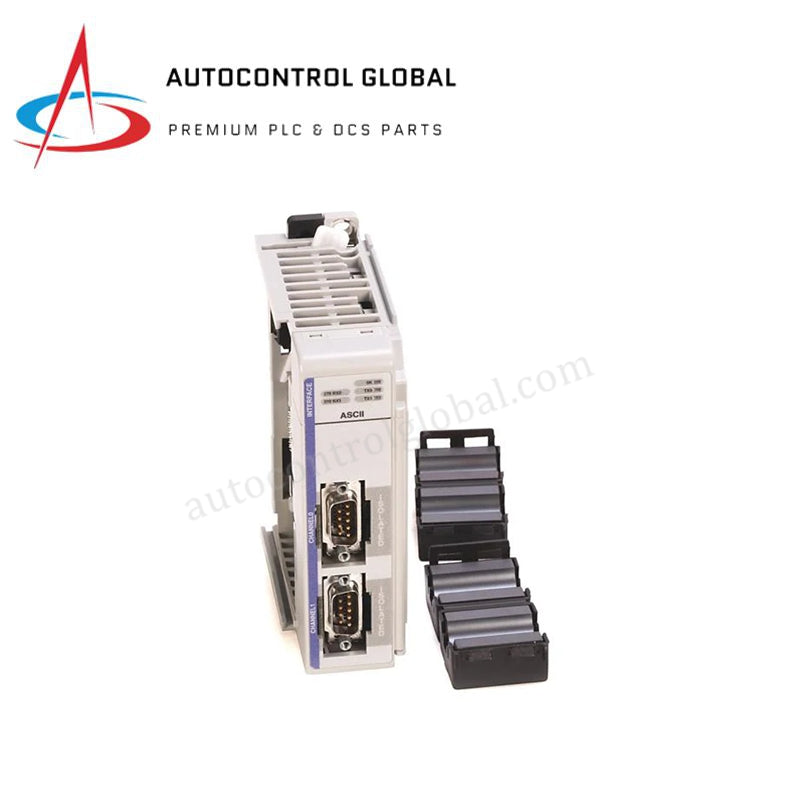

ماژول ارتباطات سریال ۲ کاناله | 1769-ASCII آلن-برادلی
Manufacturer: Allen Bradley
-
Part Number: 1769-ASCII
Condition：New with Original Package
Product Type: ماژولهای رابط ارتباطی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول رابط ASCII آلن-برادلی 1769-ASCII CompactLogix
آلن-برادلی 1769-ASCII، که به عنوان ماژول رابط ارتباطی 1769-ASCII نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای ترجمه رشتههای داده سریال و بافر کردن کاراکترهای دستگاه ASCII در بستر شبکه CompactLogix عمل میکند. این سختافزار به طور مستقیم با دستگاههای الفبایی-عددی مانند اسکنرهای بارکد، ترازوها و چاپگرهای سریال ارتباط برقرار میکند و رشتههای کاراکتری را به ساختارهای کلمه دیجیتال روی خطوط ارتباطی فیزیکی پردازش میکند بدون اینکه از دروازههای خارجی استفاده کند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-ASCII |
| برند | آلن-برادلی |
| ساخت | ایالات متحده آمریکا |
| وزن | 0.13 پوند (0.06 کیلوگرم) |
| ابعاد | عرض ماژول تک اسلات استاندارد CompactLogix 1769 |
| دمای کاری | 0 درجه سانتیگراد تا 62 درجه سانتیگراد (32 درجه فارنهایت تا 143.6 درجه فارنهایت) |
| توان مصرفی | 425 میلیآمپر در 5 ولت DC |
| جریان بکپلین | 1.4 آمپر در 24 ولت DC |
| کانالها | 2 کانال سریال مستقل |
| رابطهای فیزیکی | RS-232، RS-422، RS-485 |
| حالتهای سریال | 2 کانال فولدوپلکس RS-232، 2 کانال نیمدوپلکس RS-422 / RS-485 |
| کنترل جریان | دستگاه سختافزاری RTS/CTS فعال |
| اختصاص کلمات ورودی | 108 کلمه |
| ولتاژ ایزولاسیون | 30 ولت پیوسته |
| حداکثر توان تلف شده | 2.13 وات |
| تلفات حرارتی | 7.3 BTU/ساعت |
| فاصله منبع تغذیه | حداکثر 4 ماژول |
پیکربندی باس محلی و سازگاری فلش فریمویر
این رابط تخصصی، آرایهای از 108 کلمه ورودی را در حافظه رجیستر کنترلر در طول سیکلهای اسکن فعال نگاشت میکند. حفظ سرعت ارتباط باس بکپلین محلی نیازمند رعایت دقیق محدودیت فاصله منبع تغذیه است که مشخص میکند این قطعه سختافزاری باید در فاصله 4 اسلات از منبع تغذیه سیستم قرار گیرد. ادغام این ماژول ارتباطی در معماری شبکه تعیینکننده EtherNet/IP نیازمند تأیید سازگاری فلش فریمویر است تا به درستی وقفههای دریافت کاراکتر و تجزیه بافر رشته را بدون اختلال در روند مقیاسبندی چگالی ورودی/خروجی محلی مدیریت کند.
سؤالات متداول
س: آیا پورتهای سریال ماژول 1769-ASCII قابلیت پیکربندی برای پروتکلهای ترکیبی همزمان را دارند؟
ج: بله. دو کانال سریال داخلی به طور مستقل عمل میکنند. یک کانال رابط میتواند رشتههای داده فولدوپلکس RS-232 را به چاپگر ارسال کند در حالی که کانال دوم در حالت نیمدوپلکس RS-422 یا RS-485 برای دریافت رشتههای حسگرهای جانبی کار میکند.
س: آیا ماژول از قابلیت جداسازی و نصب در حین برقدار بودن (RIUP) در سیستم در حال کار پشتیبانی میکند؟
ج: خیر. پلتفرم 1769 از تعویض داغ پشتیبانی نمیکند. تلاش برای کشیدن یا وصل کردن ماژول ارتباطی در حالی که بکپلین شاسی بار الکتریکی دارد، باعث آسیب به ترانسیور داخلی باس و ایجاد خطای جدی غیرقابل بازیابی در پردازنده میشود.
راهنمای نصب میدانی
- قفلکردن بکپلین و تراز ساختاری: ماژول را در کنار قطعه 1769 مجاور با استفاده از شیارهای زبانهای جانبی فیزیکی بلغزانید. اهرمهای قفلکننده بالایی و پایینی باس را محکم به جلو فشار دهید تا مسیرهای باس داده به هم متصل شوند قبل از روشن کردن برق سیستم.
- مونتاژ ریل DIN و اطمینان از اتصال زمین: سختافزار نوع باز را روی ریل DIN 35 میلیمتری مطابق استاندارد EN 50022 نصب کنید یا از تبهای کشویی برای پیچ کردن ماژول به صفحه محفظه پنل استفاده کنید. اطمینان حاصل کنید که قاب ساختاری شاسی با سطح زمین کممقاومت تماس دارد تا نوسانات خط داده سریال به حداقل برسد.
- سایهدار کردن کابل سریال و مسیرکشی: لینکهای سریال را با کابلهای زوج به هم تابیده با شیلدهای مسی جداگانه خاتمه دهید. مسیرهای RS-232، RS-422 و RS-485 را به طور دقیق از سیمهای موتور با ولتاژ بالا، تجهیزات کلیدزنی قدرت و درایوهای فرکانس متغیر دور نگه دارید تا از خطاهای افت کاراکتر جلوگیری شود.
