5SHX1445H0002 | ABB | 3BHB003386R0101 آیجیسیتی با توان بالا
Manufacturer: ABB
-
Part Number: 3BHB003386R0101 3BHL000387P0101 5SHX1445H0002
Condition：New with Original Package
Product Type: ماژول توان IGCT
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
توضیحات محصول
مونتاژ تریستور مجتمع دروازهای با توان بالا

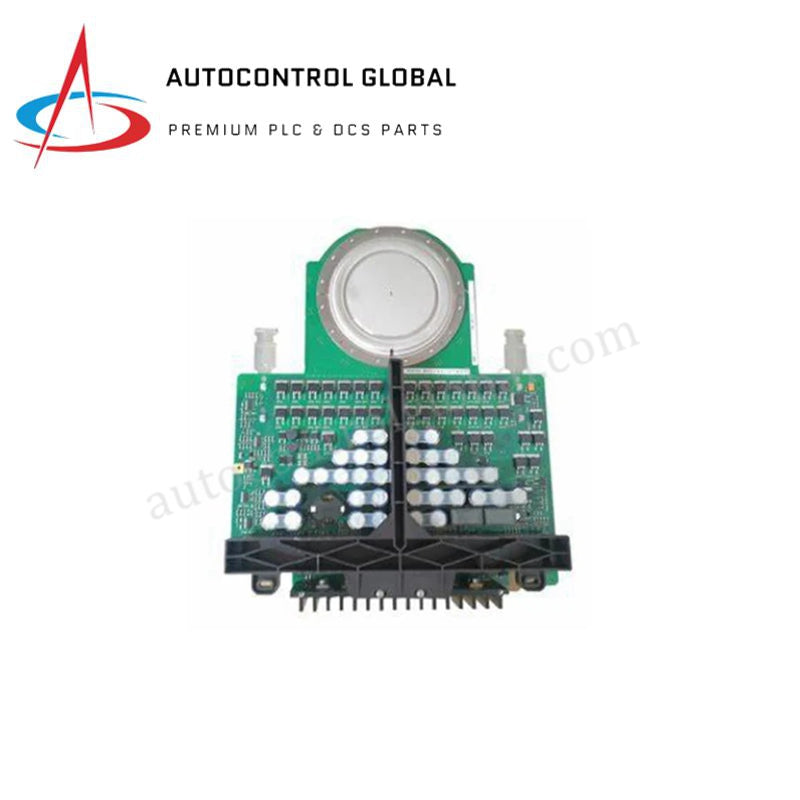

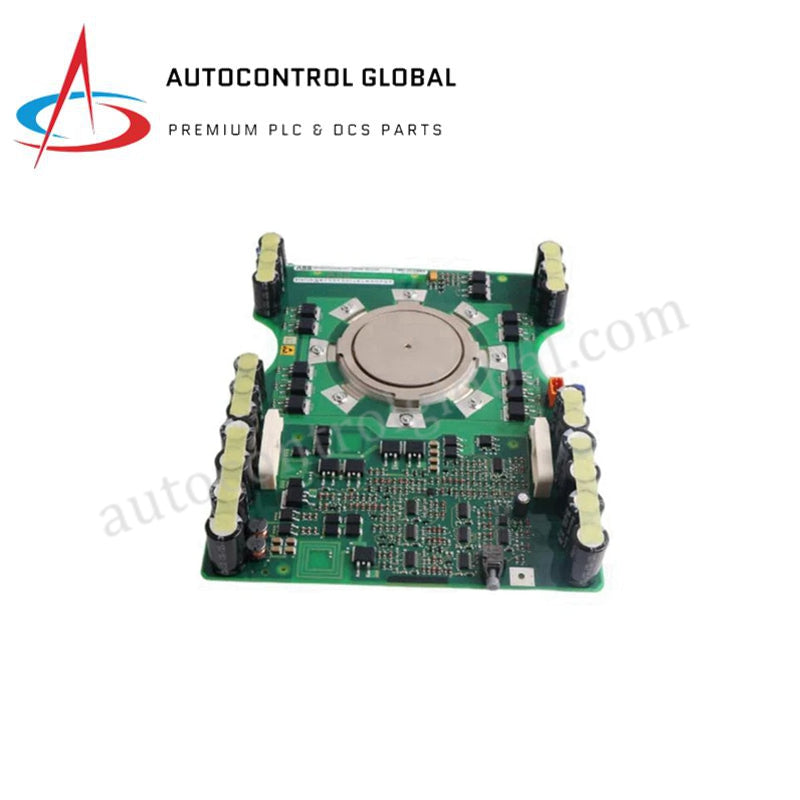

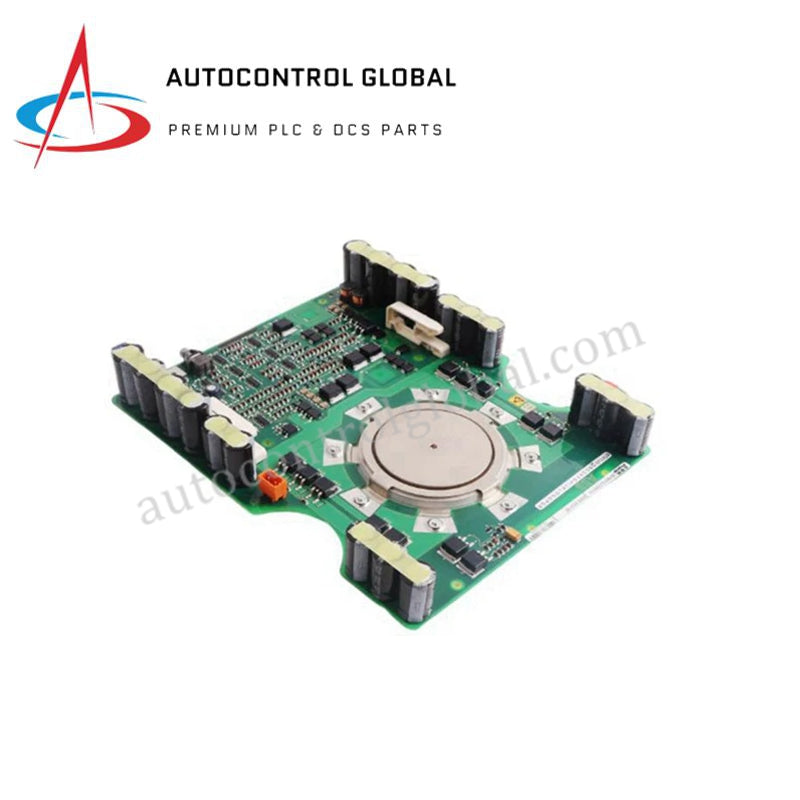

5SHX1445H0002 (مدل: 5SHX1445H0002) یک مونتاژ تریستور مجتمع دروازهای (IGCT) با عملکرد بالا است که برای سیستمهای تبدیل توان در مقیاس بزرگ طراحی شده است. این واحد شامل نیمههادی اصلی IGCT، 3BHB003386R0101 (واحد دروازه) و 3BHL000387P0101 (برد درایور) میباشد. با ترکیب قابلیت تحمل جریان اضافی مقاوم یک تریستور با سوئیچینگ سریع و کنترل شده با ولتاژ یک IGBT، این ماژول به عنوان هسته حیاتی سوئیچینگ توان برای درایوهای ولتاژ متوسط و سیستمهای HVDC عمل میکند. این دستگاه برای مدیریت حجم عظیمی از انرژی با حداقل تلفات هدایتی طراحی شده است تا کارایی بالای مورد نیاز در مدیریت انرژی صنعتی را تضمین کند.
مشخصات فنی دقیق
مونتاژ 5SHX1445H0002 (3BHB003386R0101 / 3BHL000387P0101) برای اطمینانپذیری بالا در محیطهای ولتاژ بالا ساخته شده است.
-
سازنده: ABB
-
مدل ماژول IGCT: 5SHX1445H0002
-
شماره قطعه واحد دروازه: 3BHB003386R0101 (GVC705AE01)
-
شماره قطعه برد درایور: 3BHL000387P0101
-
ولتاژ بلاک اوج: 4500 ولت
-
حداکثر جریان خاموششدن: حدود 3000 آمپر (بسته به سیستم)
-
تکنولوژی چیپ: SPT++ (سافت پانچترو) برای سوئیچینگ بهینه
-
ظرفیت سوئیچینگ (di/dt): تا 5 کیلوآمپر بر میکروثانیه
-
دمای اتصال: تا 125 درجه سانتیگراد - 150 درجه سانتیگراد
-
ابعاد: 29 سانتیمتر × 34.5 سانتیمتر × 6 سانتیمتر
-
وزن خالص: 1.58 کیلوگرم
-
روش خنکسازی: پشتیبانی از خنکسازی با هوای اجباری یا صفحات خنککننده مایع
-
رابط نصب: محفظه پرسپک تخصصی برای توزیع یکنواخت فشار
-
مبدأ: سوئیس / سوئد
