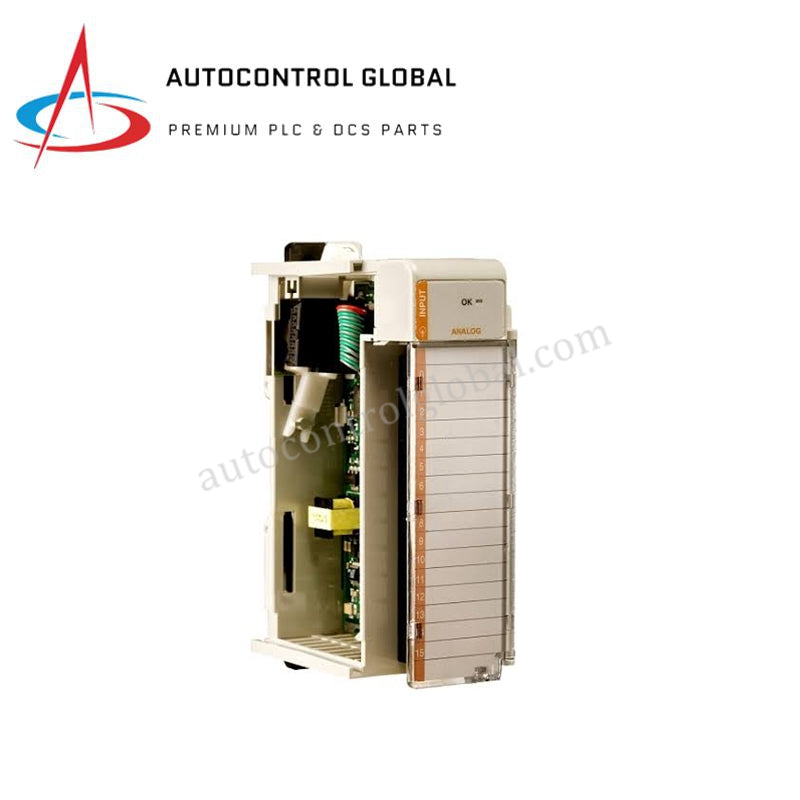

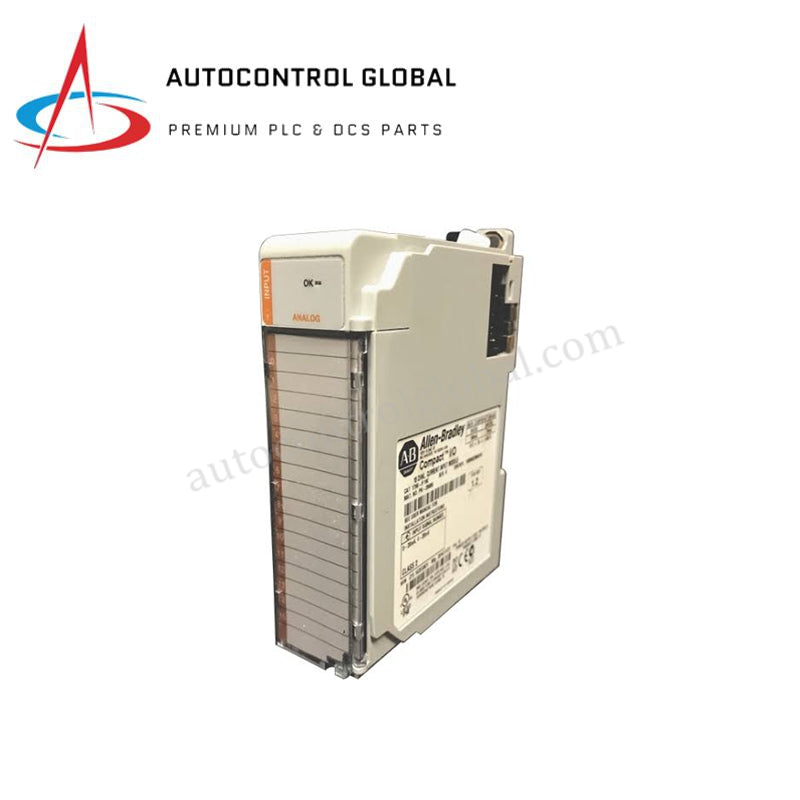

ماژول ورودی دمای ایزوله ۶ کاناله | آلن-برادلی 1769sc-IT6I
Manufacturer: Allen Bradley
-
Part Number: 1769sc-IT6I
Condition：New with Original Package
Product Type: ماژولهای ورودی آنالوگ
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول ترموکوپل/میلیولت ایزوله ورودی حرارتی فشرده Allen-Bradley 1769sc-IT6I
Allen-Bradley 1769sc-IT6I، که به عنوان 1769sc-IT6I ماژول ورودی حرارتی ایزوله نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای تبدیل سیگنالهای سنسور ولتاژ پایین به مقادیر دیجیتالی ثبت شده در سیستمهای CompactLogix عمل میکند. این سختافزار اتصالات مستقل سنسورها را مستقیماً به مجموعه ترمینال خود میپذیرد و انواع مختلف ترموکوپلها و پتانسیلهای میلیولت را از طریق مدارهای اندازهگیری آنالوگ به دیجیتال ایزوله شده پردازش میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769sc-IT6I |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده (محصول شریک Rockwell Automation Encompass) |
| وزن | 2.00 پوند (0.91 کیلوگرم) |
| ابعاد | 118 × 87 × 35 میلیمتر |
| دمای کاری | 0 درجه سانتیگراد تا 60 درجه سانتیگراد |
| مصرف برق | 150 میلیآمپر در 5 ولت DC، 35 میلیآمپر جریان بکپلین 24 ولت DC |
| کانالها | 6 ورودی ایزوله شده جداگانه |
| نوع ورودی | ترموکوپل (J, K, T, E, R, B, S, N, C, L)؛ میلیولت (±50 میلیولت، ±100 میلیولت) |
| رزولوشن | تبدیل آنالوگ به دیجیتال 16 بیتی |
| رتبه ایزولاسیون | 125 ولت AC پیوسته کانال به کانال، میدان به بکپلین و میدان به شاسی |
| امپدانس ورودی | بیشتر از 1 مگااهم |
| حفاظت در برابر ولتاژ بیش از حد ورودی | ±35 ولت DC پیوسته |
| تلفات حرارتی | حداکثر 3.0 وات |
| فیلترهای قابل انتخاب | 4.17 هرتز، 10 هرتز، 16.7 هرتز، 19.6 هرتز، 62 هرتز، 470 هرتز |
شبکههای تعیینکننده Profinet / EtherNet/IP و مقیاسپذیری چگالی I/O
رابط توسعه آنالوگ 16 بیتی، سوابق حرارتی دیجیتالی شده را از طریق کانکتور بکپلین باس به مستر محلی شاسی منتقل میکند تا سرعت ارتباط باس بکپلین سیستم را در طول چرخههای عملیاتی حفظ کند. هنگام ارزیابی طرح کلی سیستم و محدودیتهای مقیاسپذیری چگالی I/O، طراحان باید بار جریان 150 میلیآمپر را با ظرفیت ماژول منبع تغذیه بانک محلی محاسبه و تطبیق دهند. ادغام این نقاط دمایی در معماریهای خودکار که شبکههای تعیینکننده Profinet / EtherNet/IP را اجرا میکنند، نیازمند رعایت دقیق معیارهای سازگاری فریمور فلش است تا بلوکهای داده چندکاناله و رجیسترهای وضعیت آلارم بدون ایجاد تأخیر در انتقال یا خطاهای تایماوت چرخه، جداول ارتباطی را پر کنند.
سؤالات متداول
س: آیا ماژول 1769sc-IT6I از تعویض داغ یا جایگزینی در حالی که برق رک فعال است پشتیبانی میکند؟
ج: خیر. این ماژول از تعویض داغ پشتیبانی نمیکند. قبل از تلاش برای وارد کردن یا خارج کردن ماژول، تمام زیرساختهای برق اصلی تأمینکننده مجموعه شاسی را قطع کنید تا از آسیب الکتریکی به منطق ترنسسیور بکپلین جلوگیری شود.
س: ماژول چگونه دقت اندازهگیری را هنگام تغییر دمای محیطی میدان حفظ میکند؟
ج: این ماژول دارای مدار جبران خودکار اتصال سرد (CJC) داخلی است. این سختافزار به طور مداوم تغییرات محیطی در بلوک ترمینال ماژول را رصد میکند تا برای اتصالات ترموکوپل پارازیتی که در نقاط اتصال سیمها شکل میگیرند، اصلاح انجام دهد.
راهنمای نصب در محل
- نصب و قفل کردن اتصال باس: ماژول را در امتداد مسیرهای راهنمای زبانه و شیار جانبی مجموعه 1769 مجاور هدایت کنید. قطعه را محکم روی ریل DIN فشار دهید و هر دو اهرم قفل بالا و پایین را کاملاً به جلو حرکت دهید تا کانکتورهای چندپین باس داده بکپلین در جای خود قفل شوند.
- زمین کردن ترمینال شیلد و چیدمان کابل: اتصالات میدانی را با استفاده از سیمهای جفتپیچیده و شیلددار ترموکوپل مطابق با نوع سنسور برقرار کنید، یا از کابلهای معادل Belden 8761 برای حلقههای میلیولت خام استفاده کنید. سیمهای تخلیه شیلد کابل را فقط در ترمینال زمین شاسی مشخص شده زمین کنید تا تداخل میدان الکترومغناطیسی صنعتی کاهش یابد.
- جداسازی سیگنال و مسیرگذاری کانال: همه سیمهای ورودی آنالوگ ترموکوپل را از هادیهای AC ولتاژ بالا، کابلهای موتور و خروجیهای درایو فرکانس متغیر جدا نگه دارید. خطوط سیگنال را از طریق کانالهای فولادی مجزا و زمین شده عبور دهید تا از آلودگی نویز الکتریکی حالت مشترک به مقادیر تبدیل آنالوگ 16 بیتی جلوگیری شود.
