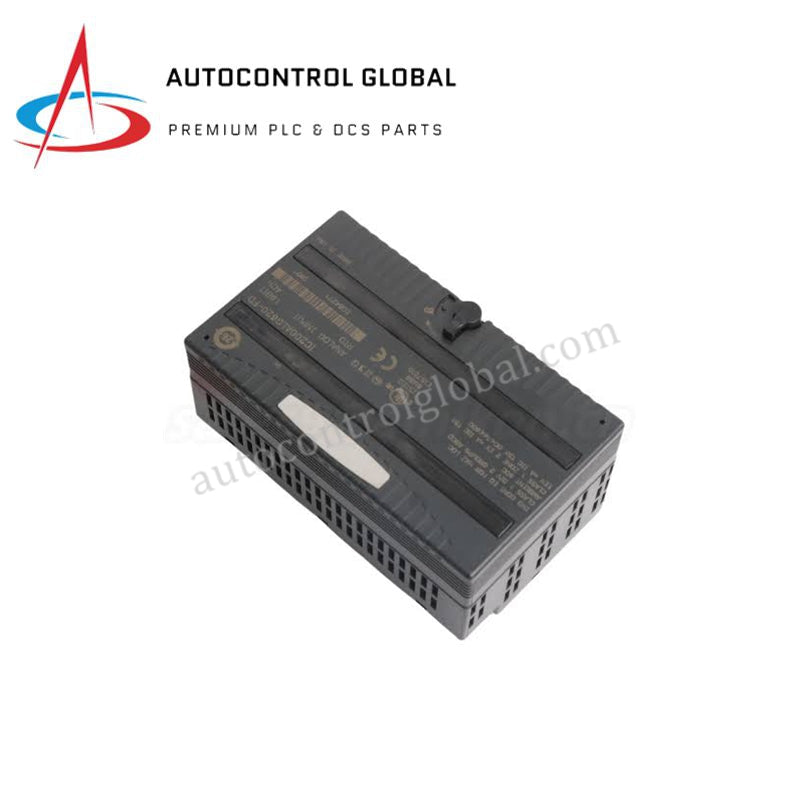

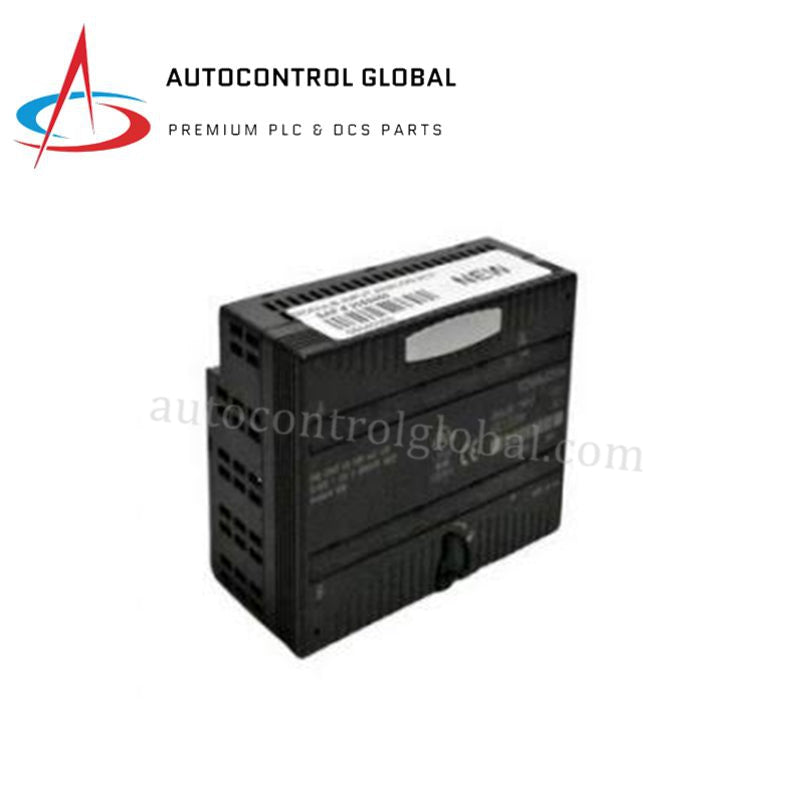

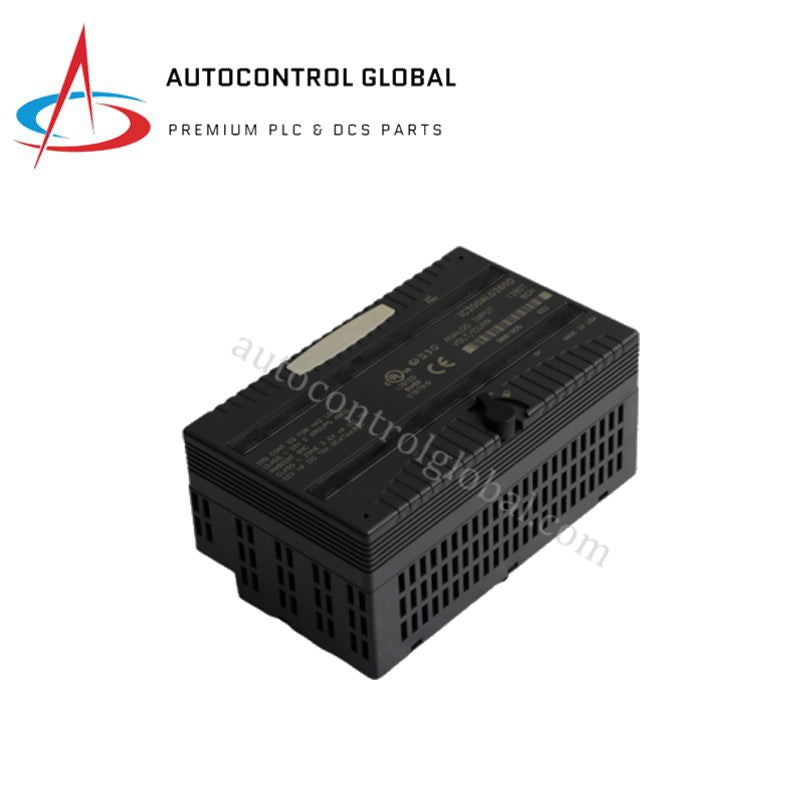

ماژول ورودی آنالوگ ۸ کاناله GE IC200ALG260A
Manufacturer: GE Fanuc
-
Part Number: IC200ALG260A
Condition：New with Original Package
Product Type: ماژولهای ورودی آنالوگ
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول ورودی آنالوگ GE Fanuc IC200ALG260A VersaMax
ماژول GE Fanuc IC200ALG260A (ماژول ورودی آنالوگ IC200ALG260) که برای دریافت سیگنال چندکاناله در پلتفرمهای PLC VersaMax پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند. این ماژول سیگنالهای ولتاژ و جریان آنالوگ را به نمایشهای دودویی ۱۲ بیتی تبدیل میکند تا در اسکن بلادرنگ CPU اجرا شوند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC200ALG260A |
| برند | GE Fanuc / Emerson |
| مبدأ | به برچسب دستگاه مراجعه کنید |
| وزن | 0.26 kg (0.56 lbs) |
| ابعاد | 120 mm x 90 mm x 40 mm |
| دمای کاری | 0 deg C تا +60 deg C |
| مصرف توان | 125 mA @ 5 VDC (مصرف جریان از بکپلین) |
| تعداد کانال | ۸ کانال ورودی آنالوگ تکسر |
| محدوده سیگنال (ولتاژ) | +/-10 VDC تکقطبی یا دوقطبی |
| محدوده سیگنال (جریان) | 4-20 mA DC |
| تفکیکپذیری | ۱۲ بیتی |
| امپدانس ورودی | ولتاژ: >=100 k-ohm، جریان: 250 ohm |
| ایزولاسیون | ایزولاسیون نوری: 250 VAC پیوسته، 1500 VAC بهمدت 1 دقیقه |
| نرخ بهروزرسانی | 0.4 ms |
| زمان پاسخ فیلتر | 5.0 ms |
| نشانگرهای LED | ۲ LED وضعیت ("OK" و "INT PWR") |
سرعت ارتباط گذرگاه بکپلین و اجرای شبکه
این ماژول از طریق بکپلین کریر VersaMax با نرخ اسکن 0.4 ms، بهروزرسانیهای آنالوگ پرسرعت را پردازش میکند. درایورهای یکپارچهسازی سیستم، سرعت ارتباط قطعی گذرگاه بکپلین را حفظ کرده و از ایجاد تأخیر شبکه در رکهای محلی و توسعهای جلوگیری میکنند. سازگاری فلش میانافزار داخلی امکان تنظیم زمان پاسخ فیلتر تا 5.0 ms را فراهم میکند و در نتیجه، شرطیسازی سریع سیگنال بدون کاهش یکپارچگی ایزولاسیون نوری میان مدارهای میدانی و منطق سیستم انجام میشود.
پرسشهای متداول
س: اگر خطای منطقی داخلی یا قطع برق رخ دهد، ماژول چگونه واکنش نشان میدهد؟
پ: عیبیابی یکپارچه، خرابی داخلی منبع تغذیه یا شرایط خطای ماژول را تشخیص میدهد. منطق کانال را میتوان از طریق پارامترهای نرمافزاری طوری پیکربندی کرد که آخرین وضعیت معتبر آنالوگ را حفظ کند یا به یک مقدار ازپیشتعریفشده بازگردد.
س: منطق ماژول ورودی آنالوگ از کدام ریل تغذیه میشود؟
پ: ماژول توان عملیاتی منطق خود را مستقیماً از گذرگاه بکپلین 5 VDC دریافت میکند و هنگام اسکن فعال تا 125 mA مصرف دارد.
س: چه سطوحی از ایزولاسیون نوری میان سیمکشی میدانی و بکپلین سیستم وجود دارد؟
پ: موانع ایزولاسیون نوری از منطق بکپلین محافظت میکنند و ایزولاسیون پیوسته 250 VAC و قابلیت تحمل تا 1500 VAC بهمدت 1 دقیقه را فراهم میسازند.
راهنمای نصب در محل
- ماژول را با استفاده از یک پایه کریر سازگار VersaMax، بهطور ایمن روی ریل DIN استاندارد 35 mm یا پنل محفظه تخت نصب کنید.
- تمام حلقههای جریان 4-20 mA و اتصالات ولتاژ +/-10 VDC را با استفاده از کابلهای زوجتابیده شیلددار سیمکشی کنید. مسیر کابلهای سیگنال را از خطوط برق AC و کابلهای موتور جدا نگه دارید.
- تمام سیمهای تخلیه شیلد کابل را در یک نقطه اتصال زمین روی شینه ارت محفظه متصل کنید تا از دریافت نویز و ایجاد حلقههای زمین جلوگیری شود.
- اطمینان حاصل کنید تهویه تابلو، دمای محیط کاری را بین 0 deg C و +60 deg C و رطوبت نسبی غیرمتراکم را کمتر از 95% نگه میدارد.
