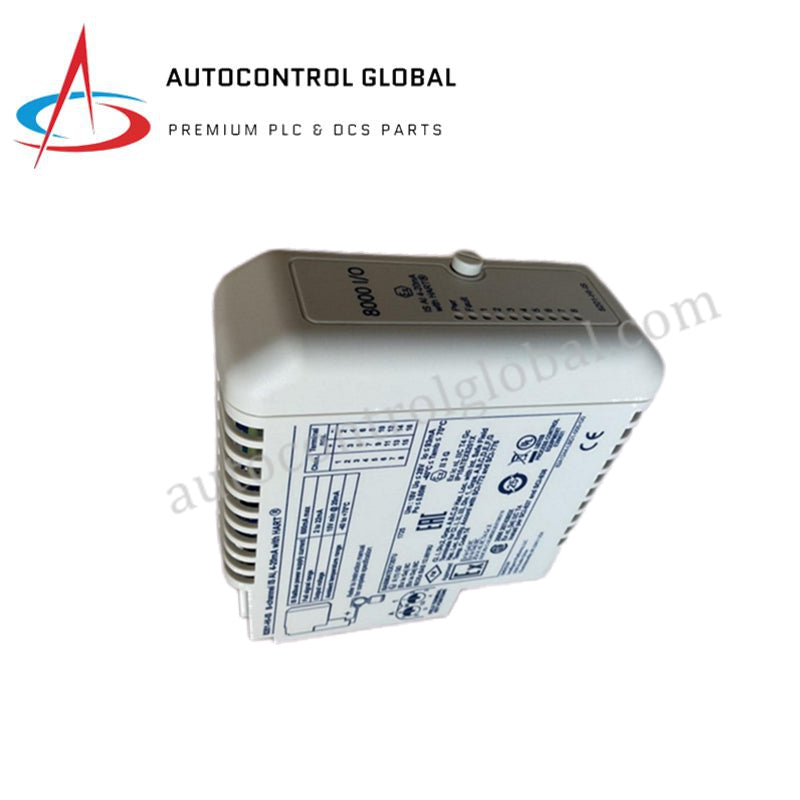

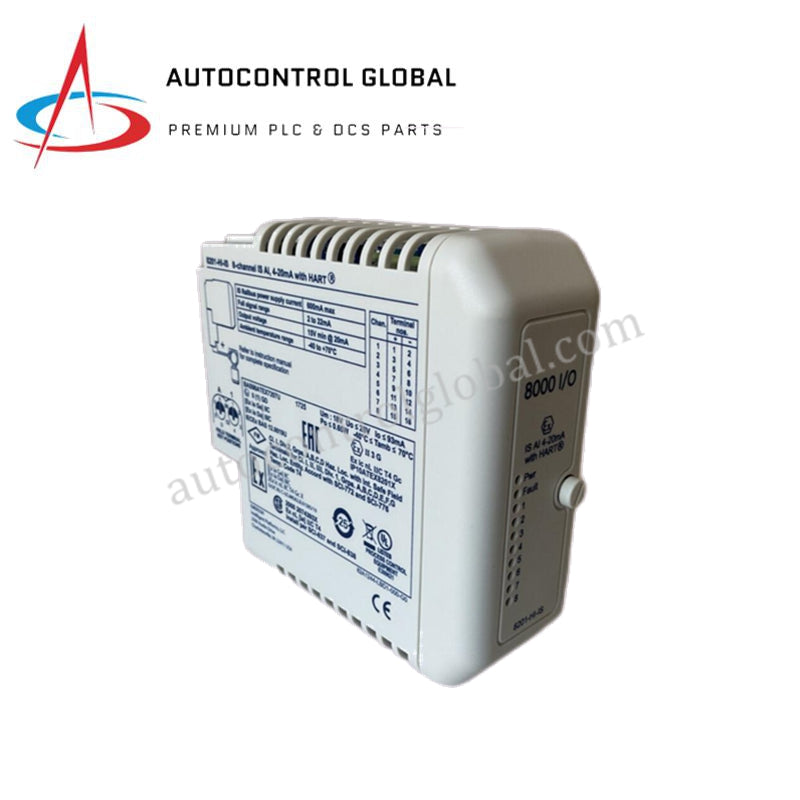

کارتهای ورودی آنالوگ DCS مدل 8201-HI-IS از GE Mark VI
Manufacturer: GE Fanuc
-
Part Number: 8201-HI-IS
Condition：New with Original Package
Product Type: ماژولهای ورودی آنالوگ
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول ورودی آنالوگ GE 8201-HI-IS
ماژول GE 8201-HI-IS (8201-HI-IS ماژول ورودی آنالوگ) که برای دریافت سیگنال با دقت بالا در پلتفرمهای سیستم کنترل توزیعشده پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند. این مؤلفه سختافزاری 8 کانال آنالوگ تکسَرِ سمت فیلد را در محدوده نامی 4 تا 20 mA (مقیاس کامل 0.5 تا 22 mA) برای ترانسمیترهای 2 سیمه پردازش میکند و شکلدهی سیگنال داخلی، ارتباطات عبوری HART و تبدیل آنالوگ به دیجیتال 16 بیتی را انجام میدهد. این واحد با برخورداری از مدارهای فیلد ایمن ذاتی (Ex i)، توان ترانسمیتر یکپارچه، تشخیص خطای خط و ایزولاسیون گالوانیکی 60 VAC بین کانال و ریلباس، متغیرهای فرایندی را دیجیتال کرده و دادههای وضعیت لحظهای را مستقیماً از طریق گذرگاه سیستم ارسال میکند.
تفکیک پسوندها و ماتریس مدل
شماره مدل 8201-HI-IS از ساختار تفکیک پسوندهای عملکردی تشکیل شده است که عملکرد ماژول و پارامترهای ایمنی فیزیکی را مشخص میکند:
- 8201: معماری سختافزاری پلتفرم پایه ماژول I/O را مشخص میکند.
- HI: نشاندهنده قابلیت ورودی آنالوگ ایمن ذاتیِ پرتراکم و مجهز به HART است.
- IS: وجود حفاظت سد ایمنی ذاتی داخلی برای واسطهای مدار فیلدِ مناطق خطرناک را تأیید میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 8201-HI-IS |
| برند | GE |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.26 kg (260 g) |
| ابعاد | 2.2 cm x 12.4 cm x 12.6 cm (عرض ماژول 42 mm) |
| دمای کار | -20 درجه سانتیگراد تا +60 درجه سانتیگراد |
| مصرف توان | مقدار نامی 2.5 W |
| ظرفیت کانال | 8 کانال ورودی تکسَر |
| محدوده سیگنال | مقدار نامی 4 تا 20 mA (محدوده کامل 0.5 تا 22 mA) |
| تفکیکپذیری A/D | 16 بیتی |
| منبع تغذیه فیلد | منبع تغذیه داخلی (حداقل ولتاژ 15 V برای ترانسمیتر در 20 mA) |
| تشخیص خطای خط | اتصال کوتاه > 21.5 mA، مدار باز < 0.5 mA |
| ایزولاسیون گالوانیکی | هر کانال به ریلباس - 60 VAC |
سرعت ارتباط گذرگاه بکپلین و سازگاری فلش میانافزار
GE 8201-HI-IS متغیرهای فرایندی دیجیتالیشده و گزارشهای وضعیت HART را مستقیماً از طریق رابط پرسرعت ریل باس منتقل میکند تا اجرای دادهها با واحدهای کنترل مرکزی همگام شود. سرعت بالای ارتباط باس از ایجاد تأخیر در چرخه اسکن هنگام نمونهبرداری پیوسته و پرتراکم I/O جلوگیری میکند. سازگاری حافظه فلش میانافزار، برقراری روان پروتکلهای دستدهی میان ریزکنترلگر ماژول و مجموعههای نرمافزاری سیستم مرکزی را تضمین میکند و امکان پیکربندی آنلاین پارامترها و اجرای پایدار مسیر داده را بدون وقفه در چرخههای فعال بکپلین فراهم میسازد.
پرسشهای متداول
س: ماژول چگونه تشخیص خطای خط را در مدارهای میدانی فعال انجام میدهد؟
پ: مدار تشخیص داخلی بهطور پیوسته جریانهای حلقه را پایش میکند و هنگامی که جریان مدار به کمتر از 0.5 mA (مدار باز) کاهش یابد یا به بیشتر از 21.5 mA (اتصال کوتاه) افزایش پیدا کند، پرچم وضعیت خطا را فعال میکند.
س: آیا 8201-HI-IS برای ترانسمیترهای میدانی متصل به منابع تغذیه خارجی نیاز دارد؟
پ: خیر، این ماژول دارای منبع تغذیه داخلی است که میتواند در سطح عملیاتی حلقه 20 mA، حداقل 15 V را به ترانسمیترهای میدانی 2 سیمه تأمین کند.
س: آیا کانالهای مجزا درون یک ماژول از یکدیگر ایزوله هستند؟
الف: کانالهای مجزا یک مسیر برگشت مشترک دارند و از ایزولاسیون کانالبهکانال برخوردار نیستند؛ اما همه کانالها نسبت به بکپلین ریل باس، ایزولاسیون گالوانیکی 60 VAC دارند.
راهنمای نصب میدانی
در طول راهاندازی میدانی سیستم، این مراحل اصلی مونتاژ فیزیکی و سیمکشی را دنبال کنید:
- نصب روی ریل DIN: کد کلید A1 ماژول را با شکاف برد پایه همراستا کنید و ماژول را محکم روی حامل ریل باس فشار دهید تا گیرههای نگهدارنده درگیر شوند.
- سیمکشی ترمینال میدانی: سیمهای ترانسمیترهای 2 سیمه را به نقاط مشخصشده بلوک ترمینال وصل کنید و مطمئن شوید انتهای لخت هادیها بهطور ایمن داخل گیرههای ترمینال قرار گرفتهاند.
- اتصال زمین شیلد: شیلدهای تخلیه کابلهای میدانی را در شینه زمین کابینت اصلی متصل کنید تا مسیر برگشت زمین تکنقطهای ایجاد شده و کوپل نویز فرکانسبالا حذف شود.
- پیکربندی HART: ارتباط عبوری HART را از طریق نرمافزار سیستم فعال کنید تا امکان پارامترگذاری تجهیزات میدانی بدون اتصال ترمینالهای دستی خارجی فراهم شود.
- بازرسی روشنشدن: پیش از برقدار کردن سیستم، ولتاژهای ریل تغذیه ریل باس را بررسی کنید و با مشاهده LEDهای وضعیت کانالهای ماژول، از راهاندازی عادی اطمینان یابید.
