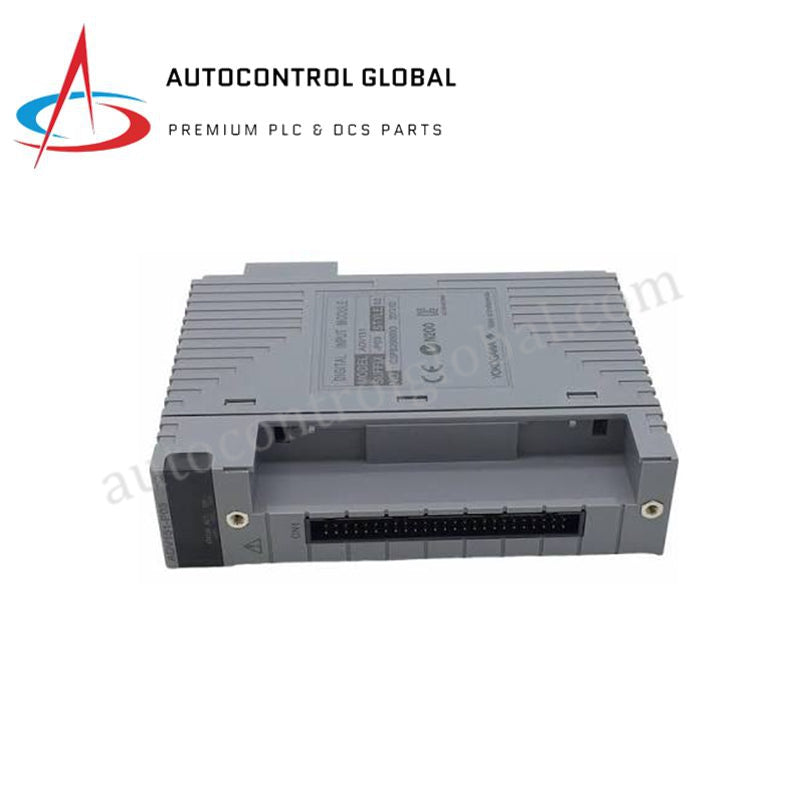

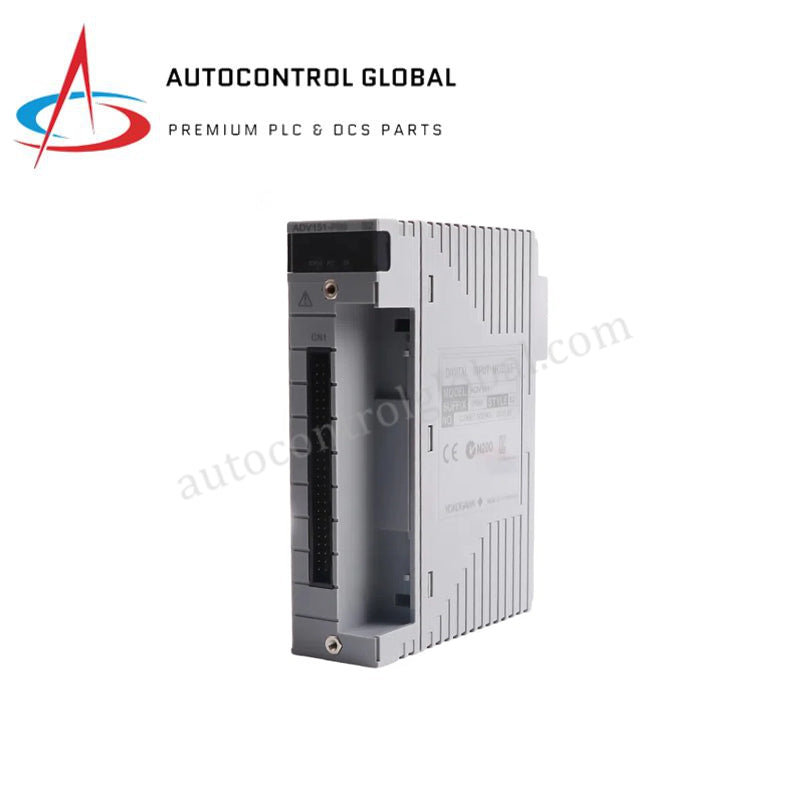

ماژول ورودی آنالوگ CENTUM VP یوکوگاوا AAI141-S00-S2
Manufacturer: Yokogawa
-
Part Number: AAI141-00 S2
Condition：New with Original Package
Product Type: ماژول‌های خروجی آنالوگ
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول ورودی آنالوگ Yokogawa AAI141-S00-S2
ماژول Yokogawa AAI141-S00-S2 (AAI141 ماژول ورودی آنالوگ) که برای دریافت جریان حلقه آنالوگ ۱۶ کاناله در سیستم‌های کنترل فیلد Yokogawa پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم می‌کند.
جزئیات پسوند و ماتریس مدل
- AAI141: مدل پایه (ماژول ورودی آنالوگ، ۴ تا ۲۰ میلی‌آمپر DC، ۱۶ کاناله، غیرایزوله).
- -S: مشخصات نوع استاندارد (بدون پشتیبانی از پروتکل HART).
- 0: نوع استاندارد غیرضدانفجار / پایه.
- 0: کد قابلیت‌های پایه.
- -S2: کد سبک/بازنگری سخت‌افزار.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | AAI141-S00-S2 |
| برند | Yokogawa |
| مبدأ | ایالات متحده |
| وزن | ۰٫۲۸ کیلوگرم |
| ابعاد | ۳۲٫۸ x ۱۰۷٫۵ x ۱۳۰ میلی‌متر |
| دمای کاری | ۰ تا ۵۰ درجه سانتی‌گراد |
| مصرف برق | ۳۱۰ میلی‌آمپر در ۵ ولت DC؛ ۴۵۰ میلی‌آمپر در ۲۴ ولت DC |
| کانال‌های ورودی | ۱۶ کانال، غیرایزوله |
| سیگنال ورودی | ۴-۲۰ میلی‌آمپر DC |
| دقت ورودی | +/-۱۶ میکروآمپر |
| دوره به‌روزرسانی داده | ۱۰ میلی‌ثانیه |
| زمان پاسخ پله | ۱۰۰ میلی‌ثانیه |
| مقاومت ورودی | ۴۰۰ اهم در ۲۰ میلی‌آمپر تا ۱۰۰۰ اهم در ۴ میلی‌آمپر |
| منبع تغذیه ترانسمیتر | حداقل ۱۴٫۸ ولت در ۲۰ میلی‌آمپر؛ حداکثر ۲۶٫۴ ولت در ۰ میلی‌آمپر |
کنترل فرایند و دینامیک سیگنال بک‌پلین DCS
AAI141-S00-S2 نمونه‌برداری پرسرعت سیگنال را در ۱۶ حلقه جریان ۴-۲۰ میلی‌آمپر غیرایزوله انجام می‌دهد و ورودی‌های ترانسمیترهای فیلد را به متغیرهای فرایندی برای کنترلرهای CENTUM CS و CENTUM VP تبدیل می‌کند. این ماژول برق اختصاصی حلقه را برای ترانسمیترهای فیلد ۲ سیمه تأمین می‌کند و در عین حال از پیکربندی‌های ۴ سیمه نیز پشتیبانی می‌کند. مدار داخلی این ماژول با دوره به‌روزرسانی داده ۱۰ میلی‌ثانیه و زمان پاسخ پله ۱۰۰ میلی‌ثانیه، سیگنال‌های فرایندی را با دقت مطلق ورودی +/-۱۶ میکروآمپر دیجیتال‌سازی می‌کند. مقاومت ورودی داخلی بالا که در حالت بدون برق از ۵۰۰ کیلو‌اهم بیشتر است، از بارگذاری ناخواسته کانال‌های فعال حلقه جلوگیری می‌کند.
سؤالات متداول
س: آیا ماژول AAI141-S00-S2 از ارتباط عبوری HART با تجهیزات ابزار دقیق فیلد پشتیبانی می‌کند؟
پ: مدل‌های استاندارد با پسوند -S فقط سیگنال‌های جریان آنالوگ ۴-۲۰ میلی‌آمپر را پردازش می‌کنند و فاقد مدولاسیون پروتکل دیجیتال HART هستند. ارتباط HART به مدل اختصاصی -H در پلتفرم ماژول AAI141 نیاز دارد.
س: حداکثر جریان ورودی مجاز برای هر کانال در AAI141-S00-S2 چقدر است؟
پ: هر کانال ورودی مجزا حداکثر جریان ورودی ۲۷ میلی‌آمپر را تحمل می‌کند؛ پس از عبور از این مقدار، آستانه‌های حفاظت داخلی در برابر اضافه‌جریان فعال می‌شوند.
س: ایزولاسیون کانال‌ها در ماژول AAI141-S00-S2 چگونه عمل می‌کند؟
پ: AAI141-S00-S2 از معماری کانال غیرایزوله استفاده می‌کند که در آن هر ۱۶ کانال ورودی مرجع زمین مشترکی دارند؛ بنابراین رعایت اصول صحیح اتصال زمین سیم‌کشی فیلد برای جلوگیری از کوپل نویز بین کانال‌ها ضروری است.
راهنمای نصب در محل
ماژول AAI141-S00-S2 را با ریل‌های هدایت کارت در شکاف تعیین‌شده رک FIO هم‌راستا کنید و آن را محکم فشار دهید تا کانکتور بک‌پلین در جای خود قفل شود. پیچ‌های نگهدارنده را محکم کنید تا اتصال صحیح بدنه به زمین تضمین شود. هنگام اتصال ترانسمیترهای ۲ سیمه، بررسی کنید که محدودیت‌های منبع تغذیه داخلی ترانسمیتر ماژول (حداقل ۱۴٫۸ ولت در ۲۰ میلی‌آمپر) الزامات کاری تجهیز فیلد را برآورده کند. تمام سیم‌کشی ورودی ۴-۲۰ میلی‌آمپر را در مجراهای جداگانه و دور از خطوط توزیع برق AC عبور دهید. سیم‌های تخلیه شیلد کابل فیلد را مستقیماً به شینه زمین عملکردی (FE) تابلو متصل کنید تا از تأثیر نویز الکتریکی مد مشترک بر دقت اندازه‌گیری جلوگیری شود.
