برگه مشخصات و دفترچه راهنمای فنی ماژول ورودی آنالوگ Yokogawa مدل AAI143-S00/K4A00
Manufacturer: Yokogawa
-
Part Number: AAI143-S00/K4A00
Condition：New with Original Package
Product Type: ماژولهای ورودی آنالوگ
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

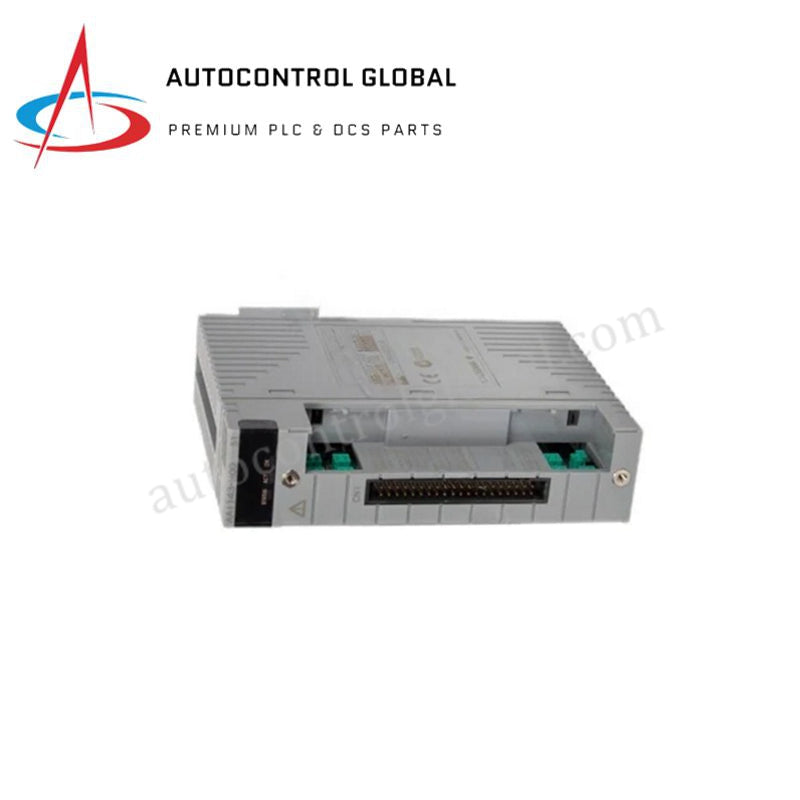

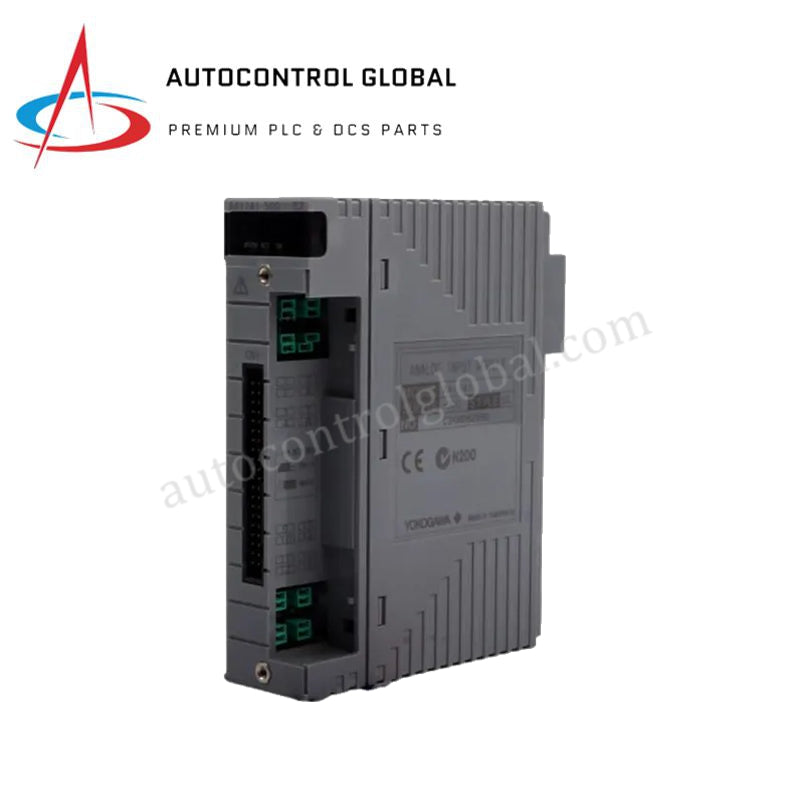

ماژول ورودی آنالوگ Yokogawa AAI143-S00/K4A00
پیکربندی شده برای وظیفه فنی خاص در سیستم/شبکه نام، Yokogawa AAI143-S00/K4A00 (ماژول ورودی آنالوگ AAI143) اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. این سختافزار بهصورت چندکاناله سیگنال جریان را دریافت میکند، ورودیهای 4-20 میلیآمپر از فرستندههای میدانی را در 16 مسیر فیزیکی ایزوله پردازش میکند و متغیرهای دیجیتالی شده را از طریق باس سیستم به واحدهای پردازش مرکزی منتقل مینماید.
تجزیه پسوند و ماتریس مدل
- AAI143: نام مدل پایه برای ماژول ورودی آنالوگ (4 تا 20 میلیآمپر، 16 کانال، ایزوله).
- -S: مشخصه عملکرد نوع پردازش استاندارد.
- 0: مقدار پیشفرض سختافزاری تولیدکننده.
- 0: طبقهبندی معماری پیکربندی پایه بدون اصلاحکنندههای محیطی توسعهیافته.
- /K4A00: افزونه یکپارچه کارخانهای که شامل آداپتور رابط کابل اختصاصی KS برای اتصال به برد ترمینال ATK4A-00 / AEA4D است.
مشخصات سختافزاری
| پارامتر | مشخصات |
| مدل | AAI143-S00/K4A00 |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | 0.4 کیلوگرم |
| ابعاد | 107.5 × 32.8 × 130 میلیمتر |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| مصرف برق | 24 ولت DC از طریق اتصال باس واحد پایه FIO |
| کانالها | 16 کانال ورودی آنالوگ |
| ورودی سیگنال | 4-20 میلیآمپر DC |
| دقت | +/-0.1٪ از بازه |
| امپدانس ورودی | بهطور اسمی 250 اهم برای حلقههای ورودی جریان |
| ایزولاسیون | ایزولاسیون مدار کانال به کانال و کانال به سیستم |
ویژگیهای کنترل فرآیند و ابزار دقیق DCS
این ماژول شامل ایزولاسیون سختافزاری کانال به کانال است تا حلقههای زمین و تداخل الکترومغناطیسی را در محیطهای میدانی با چگالی بالا کاهش دهد. مدار داخلی مبدل آنالوگ به دیجیتال بهصورت سیستماتیک 16 کانال را اسکن میکند و حلقههای جریان خام را به مقادیر مهندسی پالایش شده تبدیل مینماید. برای تأیید پیوستگی مدار میدانی، ماژول بهطور مداوم روتینهای تشخیصی را اجرا میکند و محدوده امپدانس حلقه را ارزیابی میکند تا خطاهای مدار باز و اتصال کوتاه را در معماری شبکه بدون نیاز به بازجویی دستی ثبت کند.
سؤالات متداول
س: آیا این پیکربندی سختافزاری از تعویض داغ (hot-swap) در حین اجرای فعال سیستم پشتیبانی میکند؟
ج: بله، این ماژول با رابط فیزیکی قابل تعویض داغ طراحی شده است که امکان جداسازی و جایگزینی زنده روی واحد پایه FIO را فراهم میکند. تعویض آنلاین وضعیت ماژولهای مجاور یا پایداری برق در باس مشترک را مختل نمیکند.
س: مکانیزم ایزولاسیون کانال به کانال چگونه بر دقت تشخیص سیگنال تأثیر میگذارد؟
ج: موانع ایزولاسیون الکتریکی مستقل در هر کانال اختلاف ولتاژ حالت مشترک تا حد مجاز را مسدود میکنند. این مانع از آن میشود که خطا یا اتصال کوتاه در یک حلقه میدانی به سایر پانزده مسیر ورودی منتقل شده یا اندازهگیریها را مخدوش کند.
س: عملکرد مکانیکی گزینه پسوند /K4A00 در هنگام نصب چیست؟
ج: گزینه /K4A00 یک بلوک رابط فیزیکی فراهم میکند که چیدمان کانکتور استاندارد ماژول را به رابط کابل اختصاصی KS تبدیل میکند. این امکان اتصال مستقیم به بلوکهای ترمینال خارجی AEA4D با استفاده از کابلهای پیشساخته تخصصی ATK4A-00 را میدهد.
راهنمای نصب میدانی
- نصب ماژول: ماژول را در شکاف مشخص شده واحد پایه FIO وارد کنید تا قفلهای مکانیکی بالا و پایین بهطور ایمن در راهنمای ریل قفل شوند.
- سیمکشی ترمینال: اتصالات دستگاه میدانی را با استفاده از کابلهای تخصصی KS که از طریق آداپتور رابط K4A00 به بردهای ترمینال مربوطه هدایت میشوند، برقرار کنید. کانالهای سیگنال آنالوگ کمولتاژ را حداقل 50 میلیمتر از مسیرهای توزیع AC پرولتاژ جدا کنید.
- زمین کردن شیلد: شیلد همه حلقههای 4-20 میلیآمپر را در یک نقطه، ترجیحاً در باس زمین محفظه ابزار، زمین کنید. از زمین کردن شیلد کابل در هر دو طرف فرستنده میدانی و شاسی ماژول خودداری کنید تا جریانهای زمین گردشی ایجاد نشود.
- مشخصات هادی: از کابلهای جفت پیچخورده و شیلددار با مقطع متناسب با مشخصات گیره بلوک ترمینال استفاده کنید تا نویز خارجی در مسیرهای طولانی سیگنال به حداقل برسد.
