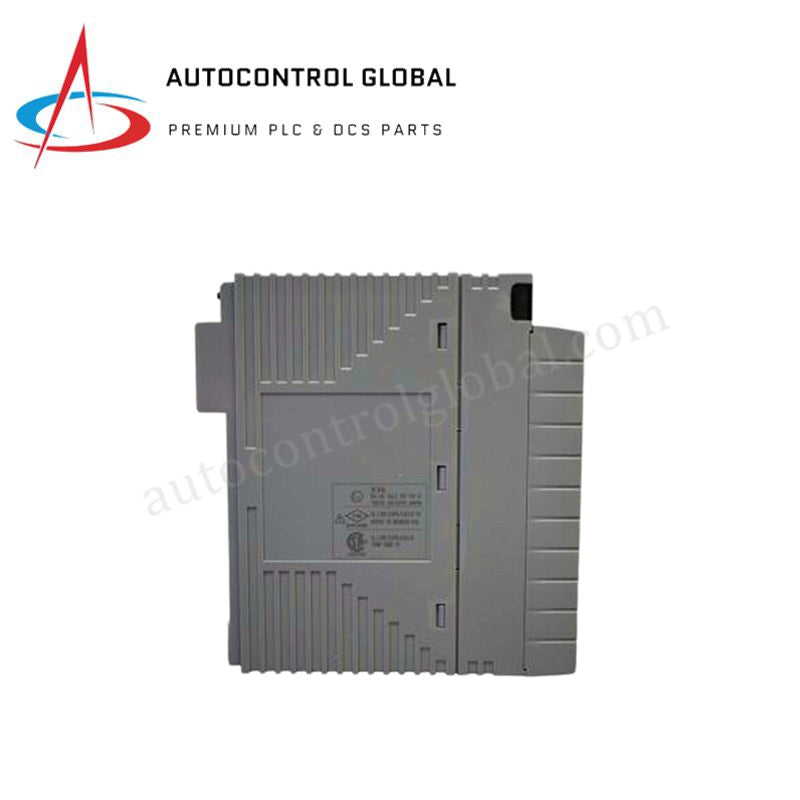

ماژول خروجی آنالوگ HART یوکوگاوا AAI543-H53/K4A00
Manufacturer: Yokogawa
-
Part Number: AAI543-H53-S1
Condition：New with Original Package
Product Type: ماژولهای خروجی آنالوگ
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول خروجی آنالوگ Yokogawa AAI543-H53/K4A00
Yokogawa AAI543-H53/K4A00 که با عنوان ماژول خروجی آنالوگ AAI543 نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای راهاندازی حلقه جریان ایزوله 4-20 mA و پارامترگذاری دیجیتال در سیستمهای Yokogawa CENTUM CS، CENTUM VP و FIO عمل میکند. این واحد 16 کانال جریان ایزوله را برای راهاندازی پوزیشنرهای شیر کنترلی، مبدلهای I/P و عملگرهای میدانی توزیع میکند و همزمان ارتباطات دیجیتال HART را روی هر حلقه آنالوگ قرار میدهد. این مجموعه که برای نصب روی بکپلین دوگانه و افزونه طراحی شده است، انتقالهای استاندارد پاسخ هنگام سوئیچ را اجرا میکند تا در زمان تعمیر و نگهداری سیستم یا جابهجایی کنترلرها، انتقال سیگنال بدون وقفه تضمین شود.
جزئیات پسوند و ماتریس مدل
| پسوند / کد گزینه | جزئیات مشخصات |
|---|---|
| AAI543 | ماژول پایه خروجی آنالوگ (16 کانال ایزوله، 4-20 mA DC) |
| -H | پوشش پروتکل ارتباط دیجیتال HART یکپارچه |
| 5 | پاسخ استاندارد سوئیچ در پیکربندی افزونه و یدکی (غیرضدانفجار) |
| 3 | پوشش محافظ منطبق با استاندارد ISA G3 با محدوده دمایی توسعهیافته (-20 deg C تا +70 deg C) |
| /K4A00 | کد گزینه: مجهز به آداپتور رابط کابل KS مدل ATK4A-00 برای اتصال به برد ترمینال AEA4D |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | AAI543-H53/K4A00 |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | 0.32 kg - 0.40 kg |
| ابعاد | 32 mm x 107 mm x 130 mm |
| دمای کاری | -20 deg C تا +70 deg C |
| مصرف برق | 230 mA (5 V DC)، 540 mA (24 V DC) |
| نوع محصول | ماژول خروجی آنالوگ |
| کانالهای خروجی | 16 کانال، با ایزولاسیون مستقل |
| محدوده سیگنال | 4 تا 20 mA DC |
| مقاومت بار | 0 تا 750 ohm |
| دقت خروجی | ±48 uA |
| تشخیص مدار باز | کمتر از 0.65 mA |
| ایزولاسیون گالوانیکی | 1500 V AC به مدت 1 دقیقه (خروجی نسبت به بکپلین سیستم) |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانالبهکانال
AAI543-H53/K4A00 از معماری کانالهای دارای ایزولاسیون گالوانیکی استفاده میکند تا یکپارچگی سیگنال را در محیطهای الکتریکی سخت حفظ کند. هر یک از 16 طبقه خروجی جریان، اختلاف پتانسیل تا 1500 V AC نسبت به بکپلین داخلی سیستم را تحمل میکند و از تأثیرگذاری حلقههای زمین میدانی بر منطق بکپلین جلوگیری میکند. مودمهای FSK یکپارچه Bell 202 فرمانهای دیجیتال دوطرفه HART را روی حامل آنالوگ 4-20 mA قرار میدهند و امکان کالیبراسیون از راه دور پوزیشنر، آزمایش کورس شیر و دریافت درخواستهای تشخیصی وضعیت را بدون اختلال در سیگنال اصلی کنترل فراهم میکنند.
پرسشهای متداول
پرسش: وقتی در کارت اصلی خطایی رخ میدهد، ماژول چگونه سوئیچ افزونگی را اجرا میکند؟
پاسخ: در یک جفت واحد پایه دوگانه و افزونه، ماژول آمادهبهکار AAI543 رجیسترهای خروجی خود را در هر چرخه بهروزرسانی 10 ms با کارت اصلی همگام میکند و جریان راهاندازی بار را بدون ایجاد جهش خروجی یا قطع سیگنال در اختیار میگیرد.
پرسش: چه سازوکارهایی پارگی کابلکشی حلقه میدانی را تشخیص میدهند؟
پاسخ: مدار تشخیصی داخلی جریان حلقه میدانی را پایش میکند و هرگاه جریان حلقه به کمتر از 0.65 mA برسد، پرچم تشخیص مدار باز را فعال میکند.
پرسش: گزینه پوشش محافظ G3 چه تأثیری بر استقرار سختافزار در کارخانههای خورنده دارد؟
پاسخ: گزینه 3 پوشش محافظ منطبق با استاندارد ISA G3 را روی مجموعه برد مدار چاپی اعمال میکند و امکان کارکرد پیوسته ماژول را در محیطهای صنعتی خورنده و در محدوده دمایی توسعهیافته -20 deg C تا +70 deg C فراهم میسازد.
راهنمای نصب در محل
ماژول را در شکاف اختصاصیافته واحد پایه Yokogawa FIO قرار دهید و آن را محکم فشار دهید تا اهرمهای قفل مکانیکی بالا و پایین درگیر قاب شاسی شوند. پیش از اعمال برق تغذیه 24 VDC، اطمینان حاصل کنید که قاب واحد پایه با استفاده از یک هادی اتصال زمین اختصاصی و کمامپدانس به شینه زمین حفاظتی کابینت اصلی متصل شده است.
سیمکشی میدانی را از طریق آداپتور رابط کابل KS یکپارچه /K4A00 به برد ترمینال AEA4D یا مجموعه رابط MIL معادل متصل کنید. کابلهای خروجی را در لولههای فولادی جداگانه و متصل به زمین، دور از کابلهای برق موتور با ولتاژ بالا، عبور دهید. اطمینان حاصل کنید که شیلد کابلهای سیگنال در یک نقطه زمین واحد داخل پنل DCS متصل شده باشد و انتهای شیلدها در جعبه اتصال عملگر میدانی بدون اتصال به زمین و عایق باقی بمانند تا از ایجاد حلقههای زمین جلوگیری شود.
