برگه مشخصات و دفترچه راهنمای فنی ماژول خروجی آنالوگ Yokogawa مدل AAI543
Manufacturer: Yokogawa
-
Part Number: AAI543-H53
Condition：New with Original Package
Product Type: ماژولهای خروجی آنالوگ
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

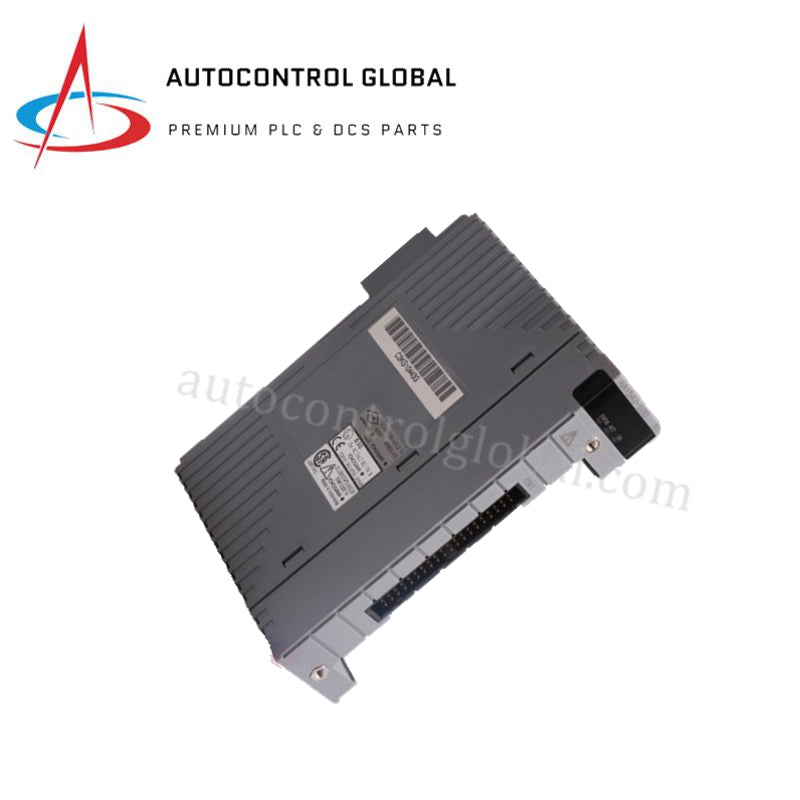

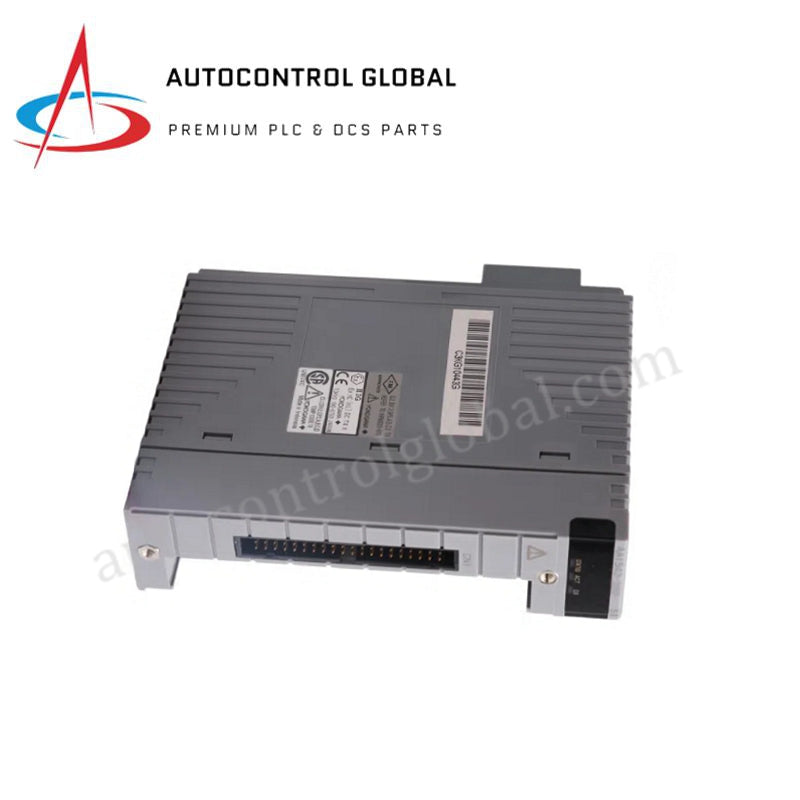

ماژول خروجی آنالوگ یوکوگاوا AAI543-H53
پیکربندی شده برای وظیفه فنی خاص در نام سیستم/شبکه، یوکوگاوا AAI543-H53 (AAI543 ماژول خروجی آنالوگ) اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. این ماژول 16 کانال ایزوله را هدایت میکند که حلقه جریان 4-20 میلیآمپر را به محرکهای میدانی، شیرها و مبدلهای I/P منتقل میکند و از طریق لینکهای ارتباطی فیزیکی اختصاصی با معماری FIO یوکوگاوا ارتباط برقرار میکند.
تجزیه پسوند و ماتریس مدل
- AAI543: مدل پایه برای ماژول خروجی آنالوگ (4 تا 20 میلیآمپر، 16 کانال، ایزوله).
- -H: ارتباط دیجیتال یکپارچه که از پروتکل حلقه HART پشتیبانی میکند.
- 5: پاسخ سوئیچ استاندارد در پیکربندی افزونه بدون حفاظت انفجاری.
- 3: پوشش محافظ مطابق با استاندارد ISA G3 و گستره دمای کاری توسعه یافته (-20 تا 70 درجه سانتیگراد).
- /K4A00: ادغام آداپتور رابط کابل KS که مخصوص اتصال به برد ترمینال ATK4A-00 / AEA4D است.
مشخصات سختافزاری
| پارامتر | مشخصات |
| مدل | AAI543-H53/K4A00 |
| برند | یوکوگاوا |
| مبدأ | ژاپن |
| کانالها | 16 کانال خروجی آنالوگ ایزوله |
| محدوده سیگنال خروجی | 4-20 میلیآمپر DC |
| دقت | +/-48 میکروآمپر (+/-0.1٪ از بازه) |
| دوره بهروزرسانی داده | 10 میلیثانیه |
| انحراف دما | +/-16 میکروآمپر / 10 درجه سانتیگراد |
| مقاومت بار مجاز | 0 تا 750 اهم (مشخصات پایه) / تا 600 اهم (حد سیستم FIO) |
| تشخیص مدار باز | کمتر از 0.65 میلیآمپر |
| ولتاژ تحمل | 1500 ولت AC بین ترمینالهای خروجی و بکپلین سیستم به مدت 1 دقیقه |
| مصرف برق | 230 میلیآمپر در 5 ولت DC، 540 میلیآمپر در 24 ولت DC |
| دمای کاری | -20 تا 70 درجه سانتیگراد |
| ابعاد | 107.5 در 32.8 در 130 میلیمتر |
| وزن خالص | 0.4 کیلوگرم |
| وزن حمل و نقل | 1.5 کیلوگرم |
ویژگیهای ابزار دقیق کنترل فرایند و DCS
این ماژول از لایه پروتکل حلقه HART 4-20 میلیآمپر اختصاصی استفاده میکند که روی سیگنال آنالوگ قرار میگیرد و امکان انتقال موازی متغیرهای فرایندی دیجیتال و تشخیص دستگاه را فراهم میکند. این ماژول جداسازی قوی کانال به کانال را برای مسدود کردن نویز الکتریکی حالت مشترک در حلقههای میدانی مجزا ارائه میدهد. دستورات دیجیتال دریافت شده از طریق بکپلین FIO از طریق مدار داخلی تبدیل دیجیتال به آنالوگ ترجمه میشوند تا حلقههای میدانی را تنظیم کنند و از ماتریسهای جبران داخلی برای جلوگیری از انحراف در گستره دمای عملیاتی وسیع استفاده میکند.
سؤالات متداول
سؤال: ماژول چگونه عملیات تعویض داغ را بدون ناپایداری حلقه کنترل اجرا میکند؟
پاسخ: معماری سختافزار اجازه استخراج و وارد کردن آنلاین را در حالی که از طریق واحد پایه FIO تغذیه میشود، میدهد. در حین تعویض داغ در پیکربندی افزونه، ماژول آماده به کار یا شریک افزونه جریان حلقه را در زمان پاسخ استاندارد سوئیچ بدون وقفه حفظ میکند.
سؤال: آستانه تشخیص مدار باز در این سختافزار چگونه تعریف میشود؟
پاسخ: ماژول به طور مداوم جریان حلقه را نظارت میکند. اگر امپدانس حلقه به سطحی برسد که جریان خروجی به زیر ۰.۶۵ میلیآمپر کاهش یابد، تشخیص داخلی خطای حلقه باز را ثبت کرده و این وضعیت را به باس سیستم منتقل میکند.
سؤال: آیا ماژول به جبرانسازی اتصال سرد خارجی یا تغذیه حلقه نیاز دارد؟
پاسخ: جبرانسازی اتصال سرد لازم نیست زیرا این ماژول خروجی آنالوگ است و کارت ورودی ترموکوپل نیست. این ماژول توان عملیاتی داخلی خود (۲۳۰ میلیآمپر در ۵ ولت DC و ۵۴۰ میلیآمپر در ۲۴ ولت DC) را مستقیماً از باس بکپلین FIO میکشد.
راهنمای نصب میدانی
- استراتژی نصب: ماژول را محکم در شکاف واحد پایه FIO اختصاصی نصب کنید. اطمینان حاصل کنید که مکانیزمهای قفل کناری کاملاً درگیر شدهاند تا پیوستگی باس بکپلین سخت را حفظ کنند.
- ترمینالهای سیمکشی: حلقههای خارجی را از طریق ترمینال فشار، کابل کانکتور MIL یا کابل اختصاصی KS1 متصل به آداپتور رابط K4A00 وصل کنید. حداقل فاصله ۵۰ میلیمتر بین خطوط سیگنال میدانی و سیمکشی برق AC با ولتاژ بالا را حفظ کنید.
- زمینکردن و شیلدینگ: برای تمام حلقههای ۴-۲۰ میلیآمپر HART باید از کابلهای جفتپیچیده شیلددار استفاده شود. شیلد کابل را دقیقاً در نوار زمین تکنقطهای زیرسیستم مشخص شده خاتمه دهید؛ هرگز هر دو انتهای شیلد را زمین نکنید تا از ایجاد حلقههای زمین جلوگیری شود.
- یکپارچگی محیطی: اطمینان حاصل کنید که محفظه محلی تبادل هوای تمیز و فیلتر شده را حفظ میکند تا با پارامترهای پوشش همگن استاندارد ISA G3 هنگام کار در نقاط شدید طیف دمایی -۲۰ تا ۷۰ درجه سانتیگراد مطابقت داشته باشد.
