ماژول کنترل درایور گیت IGCT مدل ABB 5SXE04-0150
Manufacturer: ABB
-
Part Number: 5SXE04-0150 3BHB003154R0101 3BHL000390P0104
Condition：New with Original Package
Product Type: ماژولهای درایور گیت
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

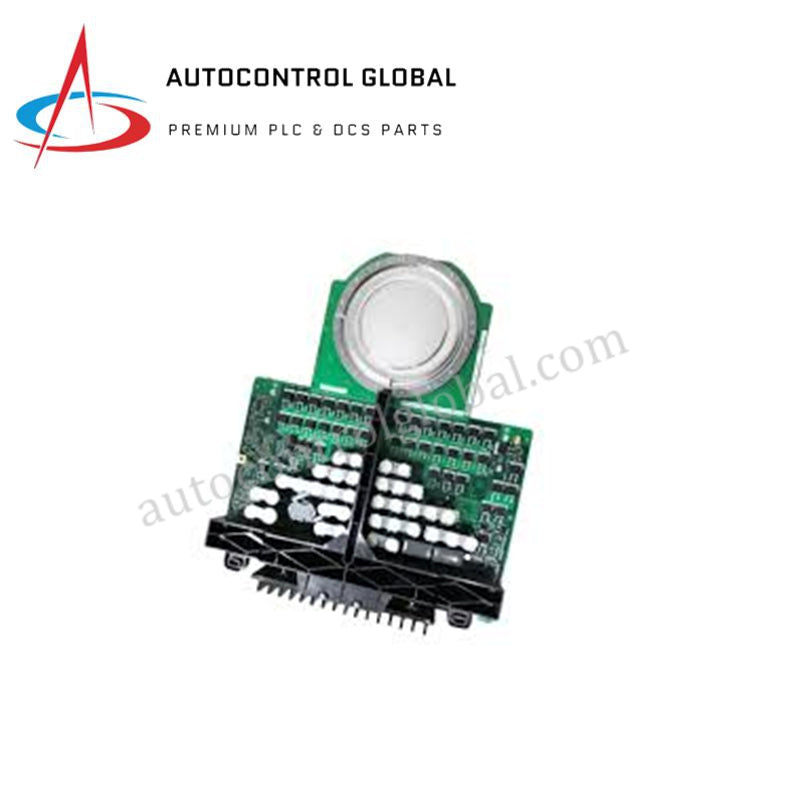

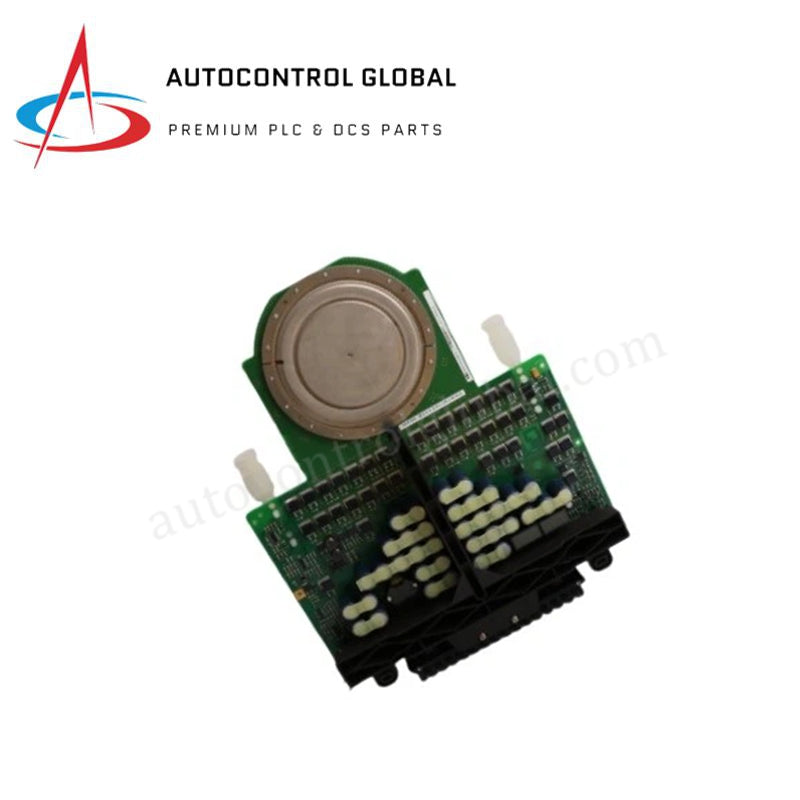

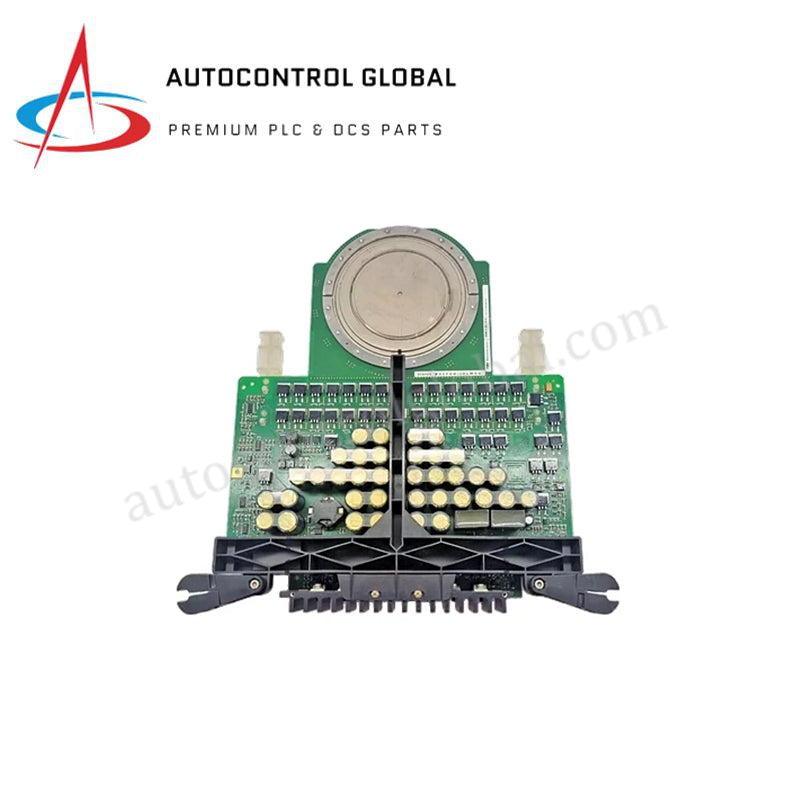

برد درایور گیت IGCT مدل ABB 5SXE04-0150
پیکربندی شده برای کنترل سوئیچینگ با توان بالا در سیستمهای درایو صنعتی، ABB 5SXE04-0150 (درایور گیت IGCT مدل 5SXE04-0150) اجرای فیزیکی و الکتریکی مستقیم پالسهای جریان گیت برای دستگاههای IGCT پرسپک را فراهم میکند.
تجزیه پسوند و ماتریس مدل
| شماره مدل | مرجع قطعه | توضیحات |
|---|---|---|
| 5SXE04-0150 | 3BHB003154R0101 | ماژول درایور گیت استاندارد |
| 5SXE04-0150 | 3BHL000390P0104 | نسخه جایگزین / دسته تولید |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 5SXE04-0150 |
| برند | ABB |
| مبدأ | ABB Power Grids |
| وزن | 0.6 کیلوگرم |
| ابعاد | 261 میلیمتر × 198 میلیمتر × 25 میلیمتر |
| دمای کاری | از -25 درجه سانتیگراد تا +70 درجه سانتیگراد |
| مصرف برق | تأمین برق کمکی سطح منطقی |
| رابط ورودی | فیبر نوری (PWM) |
| ایزولاسیون | بیش از 2500 ولت DC |
معماری کنترل و حفاظت گیت IGCT
مدل 5SXE04-0150 انتقال بین حالتهای امپدانس بالا و هدایت پایین را با ارائه پالسهای دقیق جریان گیت به IGCT پرسپک مدیریت میکند. فریمور سرعت ارتباط باس بکپلین را برای گزارش خطا در زمان واقعی فراهم میکند، بهطوری که رویدادهای اشباعزدایی یا شرایط ولتاژ پایین باعث خاموشی نرم فوری برای حفاظت از نیمههادی قدرت میشوند. ادغام در شبکههای تعیینشده Profinet یا EtherNet/IP از طریق کنترلر سطح بالا انجام میشود، جایی که این ماژول به عنوان مرحله خروجی نهایی برای سوئیچینگ با توان بالا عمل میکند. برد از ایزولاسیون فیبر نوری برای سرکوب نویز الکترومغناطیسی استفاده میکند و یکپارچگی سیگنال را در سراسر مانع پتانسیل ولتاژ بالا که کنترلر را از پشته مبدل قدرت جدا میکند، حفظ مینماید.
سؤالات متداول
س: چه احتیاطهایی باید در مورد اتصالات فیبر نوری رعایت شود؟
ج: رابطهای نوری حساس به آلودگی هستند. اطمینان حاصل کنید که انتهای فیبرها قبل از اتصال با حلال مخصوص فیبر نوری بازرسی و تمیز شوند. هرگونه تضعیف ناشی از گرد و غبار یا ذرات میکروسکوپی میتواند باعث نوسان در انتقال سیگنال PWM شده و منجر به رفتار نامنظم سوئیچینگ شود.
س: عملکرد حفاظت کلمپ میلر در هنگام سوئیچینگ با سرعت بالا چگونه است؟
ج: مدار کلمپ میلر یکپارچه از روشن شدن ناخواسته جلوگیری میکند و مسیر امپدانس پایین برای جریان میلر فراهم میآورد. این مدار در حالت خاموش IGCT فعال شده و ولتاژ گیت را در طول گذرهای سریع $dV/dt$ زیر سطح آستانه نگه میدارد.
راهنمای نصب در محل
- تراز پرسپک: هنگام نصب برد درایور روی IGCT، اطمینان حاصل کنید که پینهای تماس گیت دقیقاً تراز شدهاند تا از تغییر شکل مکانیکی جلوگیری شود. پیچهای نصب را طبق مشخصات سازنده با گشتاور مناسب سفت کنید تا فشار تماس حفظ شود.
- زمین و EMI: برد باید در یک محفظه فلزی نصب شود تا حفاظت EMC مناسب فراهم گردد. نقطه زمین شاسی را با استفاده از یک تسمه مسی کوتاه و با القای کم به زمین مشترک کابینت متصل کنید.
- مسیر کابل: کابلهای فیبر نوری را از باسبارهای توان بالا دور نگه دارید. حداقل شعاع خم کابلهای فیبر نوری را رعایت کنید تا از شکستگی داخلی فیبر و از دست رفتن سیگنال جلوگیری شود.
- مدیریت حرارتی: در حالی که ماژول برای دمای تا 70 درجه سانتیگراد رتبهبندی شده است، اطمینان حاصل کنید که تهویه هوای اجباری کافی در کابینت درایو وجود دارد تا دمای سطح قطعات در سطح اسمی حفظ شده و عمر عملیاتی خازنهای گیت افزایش یابد.
