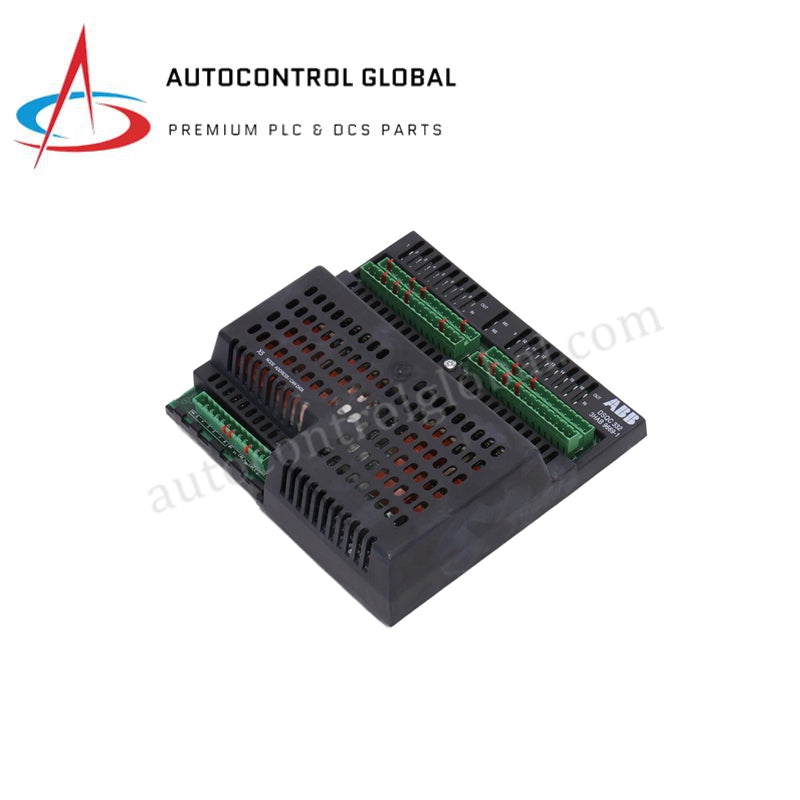

واحد ورودی/خروجی رله دیجیتال ABB DSQC332 3HAB9669-1 پنل برد

توضیحات محصول

منطق رله یکپارچه و رابط دیجیتال

 DSQC332 (شماره قطعه: 3HAB9669-1 / 3HAB7215-2) یک برد ورودی/خروجی رله دیجیتال تخصصی است که برای پلتفرم‌های کنترل‌کننده ربات ABB طراحی شده و عمدتاً در سیستم‌های S4C+ و نسخه‌های اولیه IRC5 استفاده می‌شود. این ماژول به عنوان یک پل ارتباطی قوی عمل می‌کند و تبادل سیگنال‌ها بین کنترل‌کننده ربات و تجهیزات خارجی با جریان بالا را تسهیل می‌کند. با ادغام خروجی‌های رله فیزیکی با ورودی‌های دیجیتال،  DSQC332 (3HAB9669-1) در بسیاری از کاربردها نیاز به رله‌های واسط خارجی را حذف کرده و یک رابط مستقیم و صرفه‌جویی در فضا برای کنترل عملگرهای با بار بالا، سلونوئیدها و راه‌اندازهای موتور فراهم می‌کند.

مشخصات فنی جامع

 DSQC332 3HAB9669-1 برای تحمل گذراهای صنعتی ساخته شده و ایزولاسیون سیگنال با کیفیت بالا را ارائه می‌دهد.

• برند: ABB

• مدل: DSQC332

• شماره سفارش: 3HAB9669-1

• شماره قطعه پنل: 3HAB7215-2

• جایگزین عملکردی: 3HAC17973-1

• وظیفه اصلی: رابط ورودی دیجیتال / خروجی رله

• ظرفیت ورودی/خروجی: ۱۶ ورودی دیجیتال و ۱۶ خروجی رله

• ولتاژ کاری: ۲۴ ولت مستقیم (سطح صنعتی اسمی)

• فیلتر سیگنال ورودی: منطق تأخیر قابل تنظیم (پیش‌فرض ۷ میلی‌ثانیه، سرعت بالا ۱ میلی‌ثانیه)

• ویژگی‌های خروجی: کنتاکت‌های رله بدون پتانسیل برای راه‌اندازی بارهای خارجی

• تشخیص خطا: نظارت یکپارچه رله با نشانگر LED "OVL" (اضافه بار) و نشانگر خطای PLC

• پشتیبانی ارتباطی: پروتکل‌های استاندارد باس داخلی ABB؛ پشتیبانی از ادغام Modbus RTU

• برنامه‌نویسی منطق: کاملاً سازگار با RAPID، نمودار نردبانی (LD) و بلوک عملکردی (FBD)

• محیط کاری: ۰ درجه سانتی‌گراد تا +۵۵ درجه سانتی‌گراد

• درجه حفاظت: IP20 (نصب در کابینت)

• ابعاد فیزیکی: ۱۸ میلی‌متر × ۲۲۵ میلی‌متر × ۲۰۹.۷ میلی‌متر

• وزن خالص: ۰.۶ کیلوگرم

• کشور سازنده: سوئد
