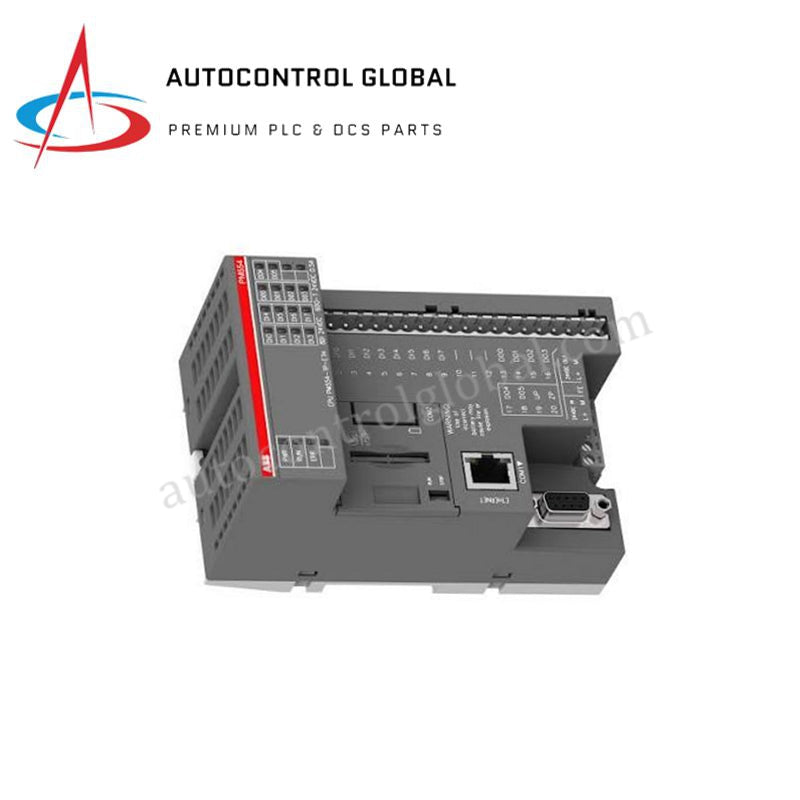

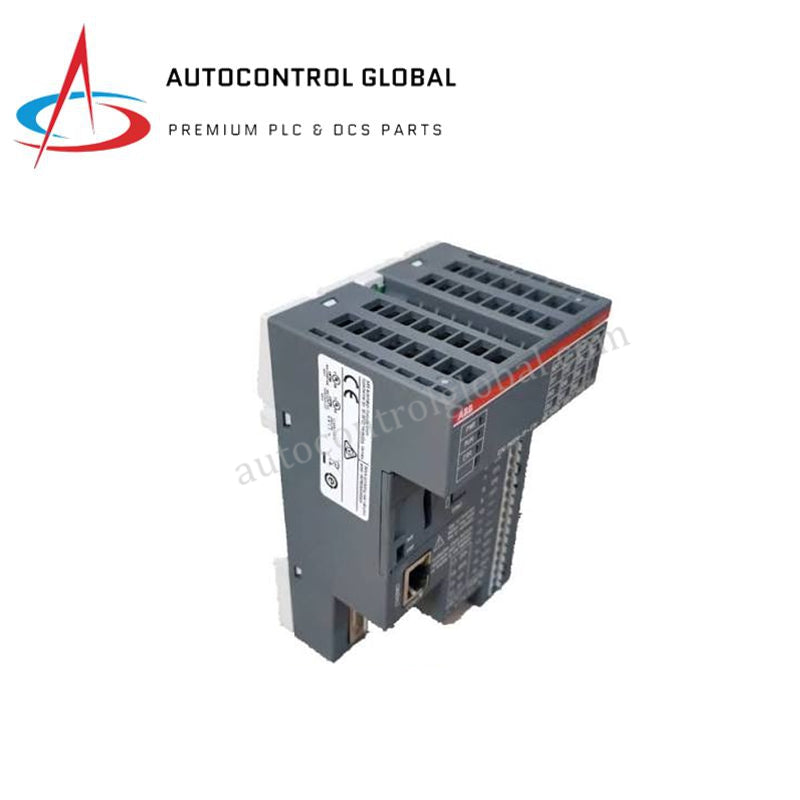

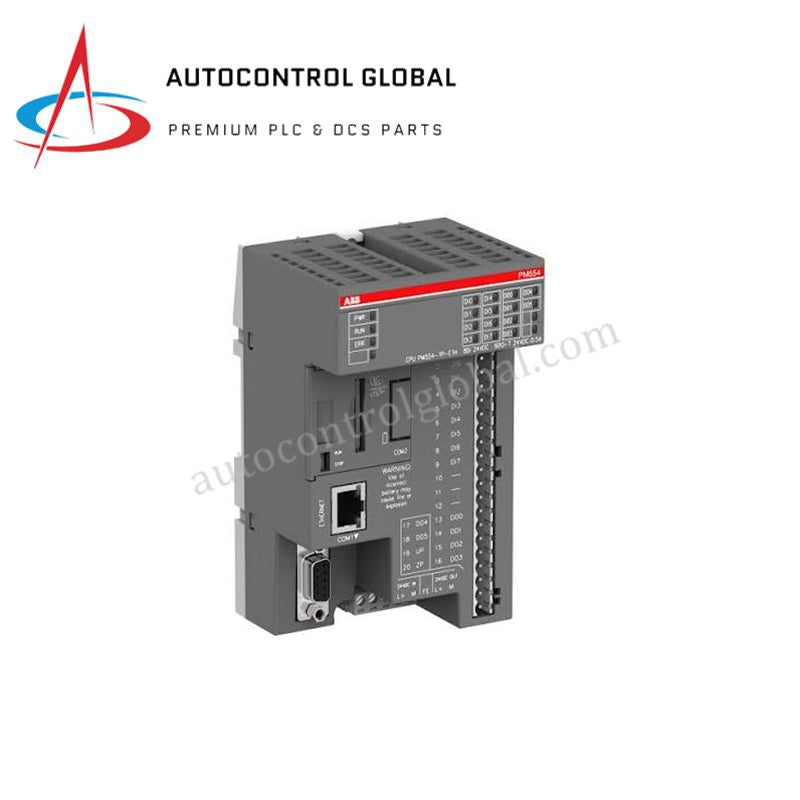

واحد پردازش مرکزی PLC AC500 مدل ABB PM554-TP-ETH 1SAP120600R0071
Manufacturer: ABB
-
Part Number: PM554-TP-ETH 1SAP120600R0071
Condition：New with Original Package
Product Type: پردازندههای مرکزی
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول پردازنده PLC AC500 مدل ABB PM554-TP-ETH
ABB PM554-TP-ETH به عنوان ماژول پردازنده اصلی PM554 استفاده میشود که برای اجرای توالی منطقی محلی و انتقال مستقیم تلومتری اترنت در خانواده PLCهای AC500 به کار میرود. این سختافزار با شناسه محصول 1SAP120600R0071، مراحل دستوری چرخهای را هماهنگ میکند، متغیرهای زمان اجرا را در آرایههای حافظه داخلی ذخیره مینماید و بستههای شبکه را از طریق پورت اترنت 10/100 Mbps یکپارچه به همراه پیکربندی کانالهای فیلدباس سریال پردازش میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PM554-TP-ETH (شناسه محصول: 1SAP120600R0071) |
| برند | ABB |
| ساخت | آلمان |
| وزن | 0.55 کیلوگرم |
| ابعاد | 150 میلیمتر × 120 میلیمتر × 75 میلیمتر |
| دمای کاری | از -25 درجه سانتیگراد تا +60 درجه سانتیگراد |
| دمای نگهداری | از -40 درجه سانتیگراد تا +85 درجه سانتیگراد |
| مصرف برق | حدود 8 W (تأمین شده از طریق 24 VDC نامی، محدوده ورودی 19-30 VDC) |
| حافظه برنامه کاربر | اختصاص 128 کیلوبایت برای پروفایل متنی (حداکثر حافظه برنامه کاربر تا 512 کیلوبایت) |
| حافظه داده | تا 2 مگابایت اختصاص داده شده |
| سرعت پردازش | حدود 0.2 میکروثانیه به ازای هر چرخه دستور |
| پورتهای ارتباطی | 1x RJ45 اترنت (10/100 Mbps)، RS-485، CAN، Modbus TCP |
| عیبیابی سیستم | رجیسترهای بررسی سختافزاری داخلی، تایمر نگهبان داخلی |
| استاندارد برنامهنویسی | زبانهای IEC 61131-3 (Ladder, FBD, ST, IL, SFC) |
| محدوده رطوبت | 5٪ تا 95٪ رطوبت نسبی، بدون تراکم |
| ماتریس نصب | پایه نصب استاندارد ریل DIN صنعتی |
پروفایلهای کنترل صنعتی و تعیینپذیری شبکه
واحد پردازش، مسیریابی منطق دیجیتال را هماهنگ کرده و اجرای همزمان وظایف را در شبکههای تعیینپذیر Profinet / EtherNet/IP حفظ میکند. هسته عملیاتی داخلی سرعت ارتباط باس پشتصفحه را تعیین میکند و مجوزهایی برای مدیریت ماژولهای خوشهای غیرمتمرکز صادر مینماید، در حالی که محدودیتهای سختگیرانه مقیاسپذیری چگالی ورودی/خروجی را به طور مداوم اعمال میکند. در مرحله پیکربندی راهاندازی، CPU حلقههای صحتسنجی پیشاجرا را برای تأیید پارامترهای سازگاری فلش فرمور در تمام اجزای توسعه محلی متصل و کوپلرهای ارتباطی فعال اجرا میکند، پیش از فعالسازی برنامه اصلی.
سؤالات متداول
س: چگونه PM554-TP-ETH خطاهای سازگاری فلش فرمور را هنگام افزودن ماژول توسعه ورودی/خروجی محلی نامشخص به پشتصفحه مدیریت میکند؟
ج: پردازنده مرکزی ناسازگاری سختافزاری را از طریق بازجویی داخلی باس در زمان روشن شدن تشخیص میدهد، بلافاصله تایمر نگهبان را فعال میکند، وضعیت خروجیها را به صفر میرساند و بردارهای خطا را در رجیستر وضعیت سیستم داخلی ثبت میکند.
س: محدودیتهای مربوط به حداکثر مقیاسپذیری چگالی ورودی/خروجی روی ریلهای توسعه محلی در شرایط مصرف برق اوج چیست؟
ج: پیکربندی پایه پردازنده محدودیتهای توسعه را بر اساس جریان کل کشیده شده از پشتصفحه اعمال میکند؛ مهندسان باید چیدمان پیرامونی را به گونهای متعادل کنند که مجموع میلیآمپرها از ظرفیت نامی منبع تغذیه 24 VDC فعال تجاوز نکند.
س: آیا پشته Modbus TCP روی لینک اترنت یکپارچه از تعویض داغ کوپلرهای شبکه در حین اجرای منطق پشتیبانی میکند؟
ج: قطع یا تغییر اتصالات ارتباطی در حین عملیات فعال چرخه اسکن تعیینپذیر را مختل میکند؛ لایه برنامه این قطع سختافزاری را به عنوان خطای باس تلقی کرده و اجرای منطق عادی را تا زمان راهاندازی مجدد کامل سختافزار متوقف میکند.
راهنمای نصب میدانی
ماژول پردازنده را به طور محکم روی ریل ساختاری استاندارد DIN نصب کنید و اطمینان حاصل کنید که همه گیرههای ترازکننده عقب به طور کامل روی ریل فلزی قفل شدهاند. مطمئن شوید که کانکتورهای چندپین پشتصفحه مستقیماً به پایههای ترمینال مجاور متصل شدهاند تا از فشار ساختاری یا قطعیهای موقتی پینهای داده جلوگیری شود.
مهندسان نصب باید تمام خطوط اترنت کمولتاژ، کابلهای سریال RS-485 و سیمکشی ارتباطات CAN را در کانالهای فلزی زمینشده جداگانه و مجزا از کابلهای کلیدزنی ولتاژ بالا و حلقههای برق AC قرار دهند. نقطه اتصال زمین اصلی شاسی را با استفاده از سیم مسی کمامپدانس و با ضخامت مناسب به نوار زمین کابینت متصل کنید. اطمینان حاصل کنید که فضای ساختاری کافی در بالا و پایین محفظه برای دفع حرارت غیر فعال بدون محدودیت وجود دارد و دمای محیط در محدوده عملیاتی -25 درجه سانتیگراد تا +60 درجه سانتیگراد حفظ میشود، پیش از روشن کردن سیستم.
