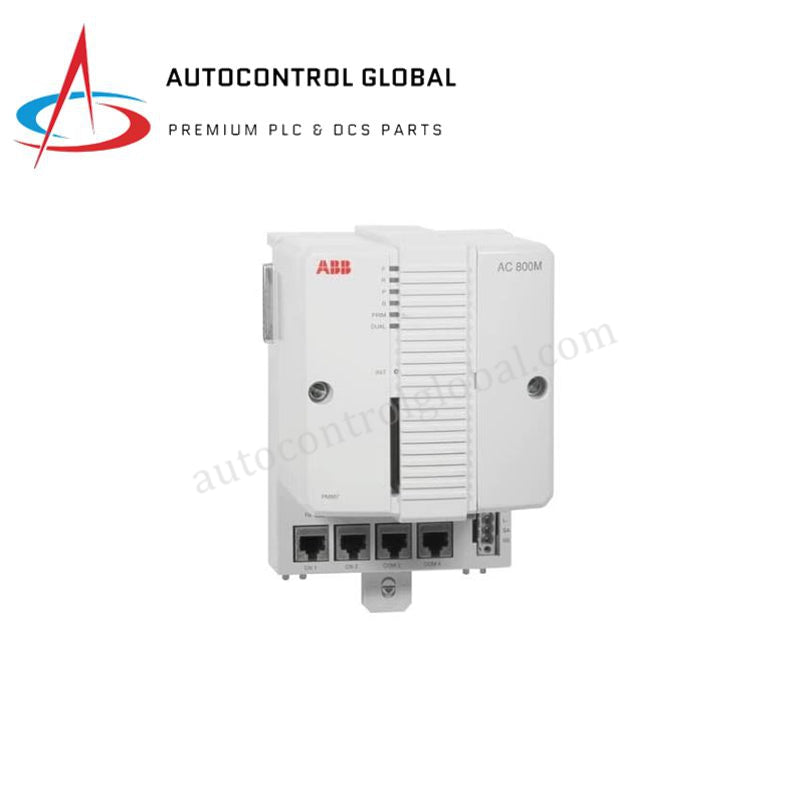

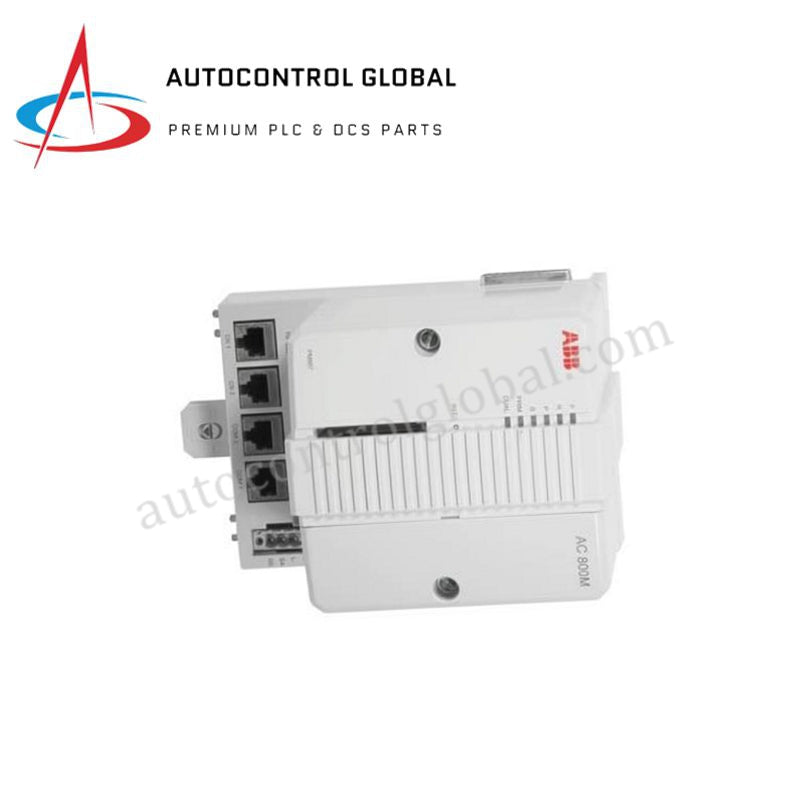

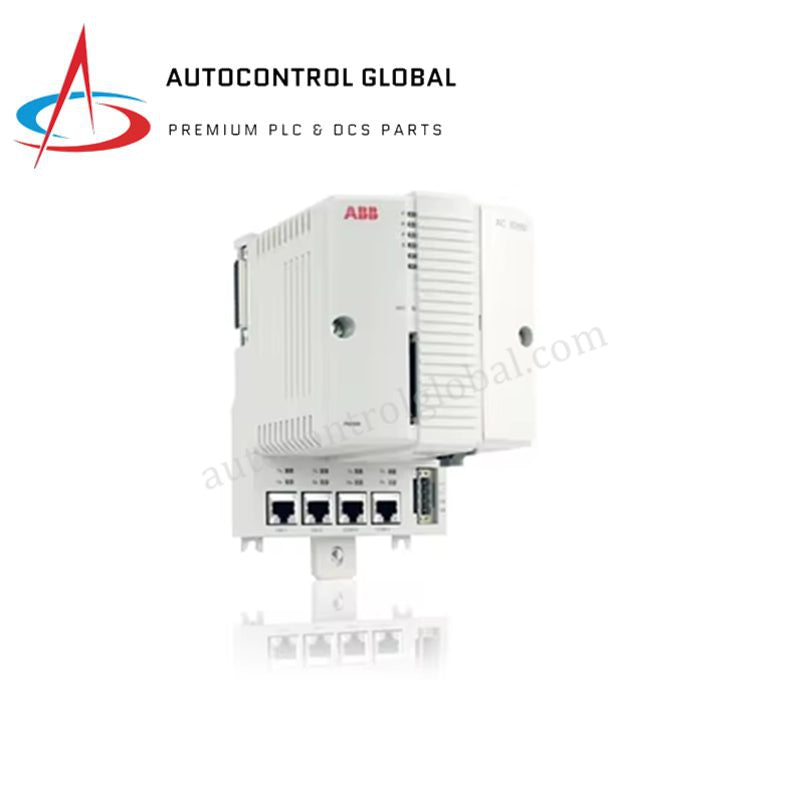

واحد پردازشگر با یکپارچگی بالا ABB PM867 AC 800M
Manufacturer: ABB
-
Part Number: PM867 3BSE0763561
Condition：New with Original Package
Product Type:
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
واحد پردازشگر ABB PM867
پیکربندی شده برای اجرای منطق با صحت بالا در سیستمهای کنترل AC 800M، واحد پردازشگر ABB PM867 (3BSE076356R1) اجرای مستقیم الکتریکی را برای کاربردهای ایمنی صنعتی فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PM867 |
| برند | ABB |
| مبدأ | سوئد |
| وزن | 1200 گرم |
| ابعاد | 119 میلیمتر (W) x 186 میلیمتر (H) x 135 میلیمتر (D) |
| دمای کاری | مطابق با مشخصات IEC 61131-2 |
| مصرف برق | 5.1 W (معمولی) / 8.6 W (حداکثر) |
| پردازنده | MPC866، 133 مگاهرتز |
| درجه صحت ایمنی | SIL 3 (IEC 61508) |
| ولتاژ تغذیه | 24 V DC (19.2-30 V DC) |
معماری کنترلر PLC و سازگاری فرمور
واحد ABB PM867 از معماری میکروپردازنده MPC866 برای حفظ عملکرد قطعی بالا در حلقههای ایمنی پیچیده استفاده میکند. این ماژول از بهروزرسانی فرمور فلش از طریق رابط CompactFlash یکپارچه پشتیبانی میکند تا هماهنگی با نسخههای سیستم 800xA 6.0.2 یا بالاتر تضمین شود. کنترلر از ارتباط باس پشتصفحه برای مدیریت پیکربندیهای ورودی/خروجی با چگالی بالا استفاده میکند و تا 96 ماژول I/O را روی یک باس CPU پشتیبانی میکند. عملکرد قطعی شبکه از طریق دو پورت اترنت 10Base-T حفظ میشود که ارتباط پرسرعت از طریق پروتکلهای MMS و IAC را فراهم میآورد. منطق سیستم عملیات بولی را با سرعت 0.09 میلیثانیه به ازای هر 1000 عملیات اجرا میکند که سرعت پردازش لازم برای توالیهای خاموشی ایمنی مقاوم در برابر خطا را فراهم میکند.
سؤالات متداول (FAQ)
س: حداکثر زمان سوئیچاور در عملیات CPU افزونه چقدر است؟
ج: در پیکربندی افزونه، PM867 سوئیچاور بدون وقفه را با زمان انتقال کل کمتر از 10 میلیثانیه انجام میدهد.
س: آیا PM867 میتواند در کاربردهای غیر ایمنی استفاده شود؟
ج: بله، در حالی که برای محیطهای با صحت بالا SIL 3 بهینه شده است، این ماژول به عنوان یک CPU استاندارد در خط کنترلر AC 800M عمل میکند.
س: هدف دکمه فشاری INIT روی پنل جلویی چیست؟
ج: دکمه INIT برای بازنشانی CPU به حالت شناخته شده یا راهاندازی مجدد فرمور از کارت CompactFlash استفاده میشود.
راهنمای نصب در محل
اطمینان حاصل کنید که صفحه پایه TP830 بهطور محکم روی ریل DIN نصب شده است قبل از نصب ماژول CPU. بررسی کنید که ترمیناتورهای TB850، TB807 و TB852 به درستی قرار گرفتهاند تا از بازتاب سیگنالهای CEX-Bus و ModuleBus جلوگیری شود. تغذیه 24 V DC را در محدوده 19.2-30 V DC اعمال کنید و اطمینان حاصل کنید که اتصال زمین به شاسی مشترک متصل است تا تطابق EMC حفظ شود. هنگام سیمکشی اتصالات سریال (COM3/COM4)، از کابلهای جفتپیچیده شیلددار استفاده کنید تا نویز به حداقل برسد. الزامات عمق 135 میلیمتر برای فضای کابلکشی در داخل محفظه کابینت را رعایت کنید.
