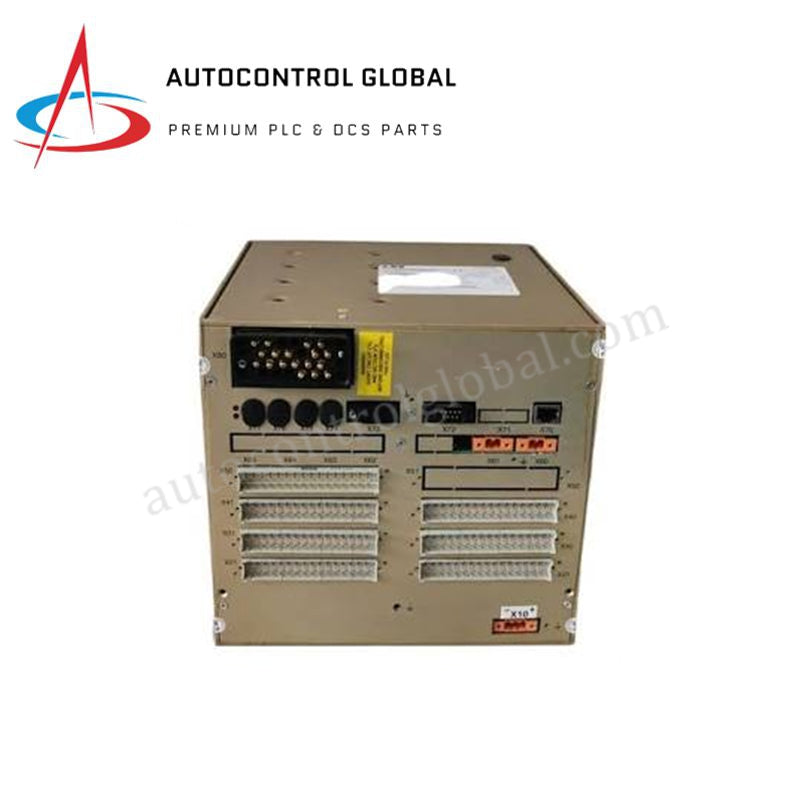

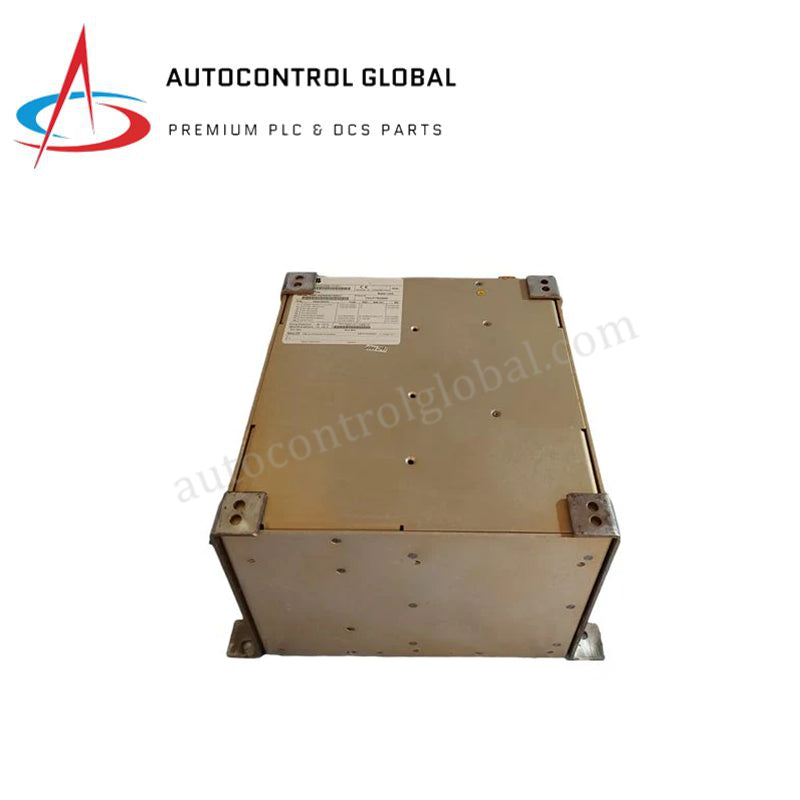

واحد حفاظت تغذیه و کنترل بخش ABB REF542PLUS 1VCF752000
Manufacturer: ABB
-
Part Number: REF542PLUS 1VCF752000 (1VCF750170819)
Condition：New with Original Package
Product Type: رلههای حفاظتی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ترمینال تغذیه ABB REF542PLUS
ABB REF542PLUS 1VCF752000 که بهعنوان ترمینال تغذیه REF542PLUS نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای حفاظت عددی تغذیه، کنترل بخش و اندازهگیری فرآیند در بستر تابلوهای فشار متوسط عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | REF542PLUS 1VCF752000 |
| برند | ABB |
| ساخت | چین |
| وزن | به پلاک دستگاه مراجعه شود |
| ابعاد | ماژول جمعوجور برای یکپارچهسازی در تابلو |
| دمای کاری | از -۲۵ درجه سانتیگراد تا +۵۵ درجه سانتیگراد |
| مصرف برق | مشخص نشده |
| تأمین برق | تأمین شده از باس سیستم |
| عملکرد اصلی | حفاظت اضافهجریان، خطای زمین، کنترل بخش، ضبط COMTRADE |
کنترل صنعتی و سازگاری با فریمور
REF542PLUS عملکردهای حفاظت، کنترل و اندازهگیری را در یک دستگاه عددی واحد ادغام میکند. این ماژول از بهروزرسانی فریمور پشتیبانی میکند که به کاربران امکان میدهد پیکربندی منطق و پروتکلهای ارتباطی (IEC 60870-5-103، Modbus، DNP3 یا IEC 61850) را بر اساس نیازهای خاص اتوماسیون پست بهروزرسانی کنند. سرعت ارتباط باس پشتصحنه بهینه شده است تا اطمینان حاصل شود که دستورات قفل و قطع با کمترین تأخیر اجرا میشوند. افزایش تراکم ورودی/خروجی از طریق پورتهای توسعه ماژولار انجام میشود که به ترمینال امکان میدهد با طیف گستردهای از سیگنالهای آنالوگ و باینری از بخشهای AIS یا GIS تابلوها ارتباط برقرار کند.
سؤالات متداول
س: آیا واحد HMI میتواند در حالی که رله فعال است از واحد پایه جدا شود؟
ج: واحد HMI برای نصب روی درب طراحی شده است، در حالی که واحد پایه در بخش ولتاژ پایین قرار دارد. قطع کابل ارتباطی HMI در حین عملیات باعث از دست رفتن نظارت و کنترل محلی میشود، اما منطق حفاظت واحد پایه به اجرای خود ادامه خواهد داد.
س: دستگاه چگونه ثبت رویدادهای COMTRADE را مدیریت میکند؟
ج: ساعت داخلی زمان واقعی، رویدادهای خطا را زمانگذاری میکند. دادهها در حافظه غیر فرار ذخیره شده و میتوانند از طریق پورتهای ارتباطی به فرمت COMTRADE صادر شوند تا برای تحلیلهای قضایی قطع حفاظت استفاده شوند.
راهنمای نصب در محل
- نصب: واحد پایه را در بخش ولتاژ پایین محکم کنید و واحد HMI را بهصورت توکار روی درب تابلو نصب کنید. اطمینان حاصل کنید که واشر بهخوبی مهر و موم شده تا درجه حفاظت کابینت حفظ شود.
- سیمکشی: برای ورودیهای آنالوگ از کابلهای جفتپیچیده شیلددار استفاده کنید تا تداخل الکترومغناطیسی به حداقل برسد. اطمینان حاصل کنید که همه سیمهای ترانسفورماتور جریان و ولتاژ با قطبیت مناسب متصل شدهاند تا دقت محاسبات توان و فرکانس حفظ شود.
- زمینکردن: شاسی را با استفاده از تسمه با رسانایی بالا به باس زمین تابلو متصل کنید. این کار مسیر با امپدانس پایین برای جریانهای گذرای ناگهانی در عملیات حفاظت فراهم میکند.
- پیکربندی: تنظیمات حفاظت را با استفاده از تست تزریق ثانویه اعتبارسنجی کنید. اطمینان حاصل کنید که منطق قفل با دیاگرام تکخطی اصلی تطابق دارد قبل از فعالسازی کنترل از راه دور تابلو.
