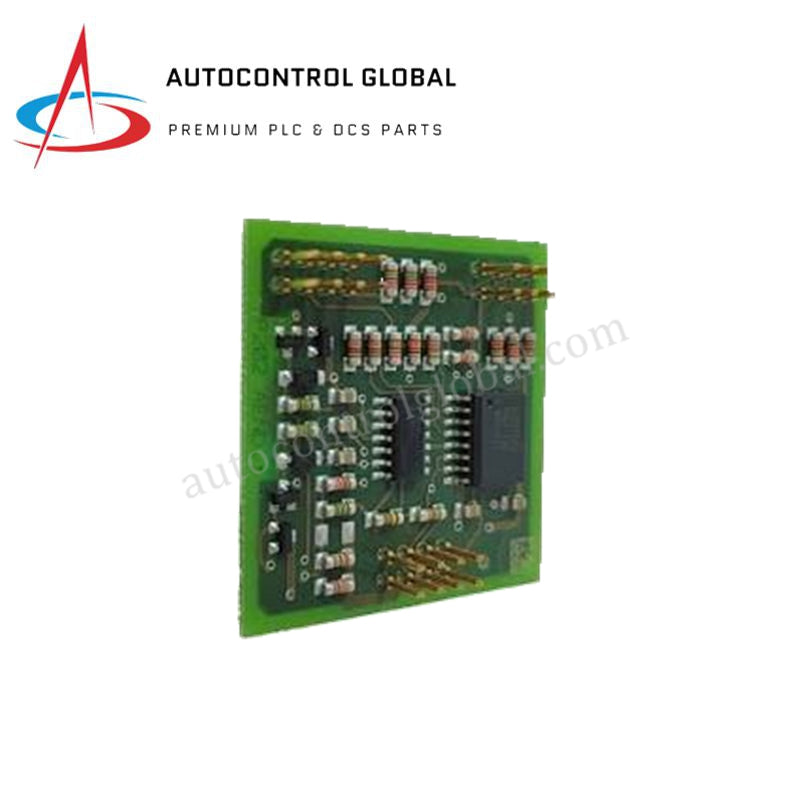

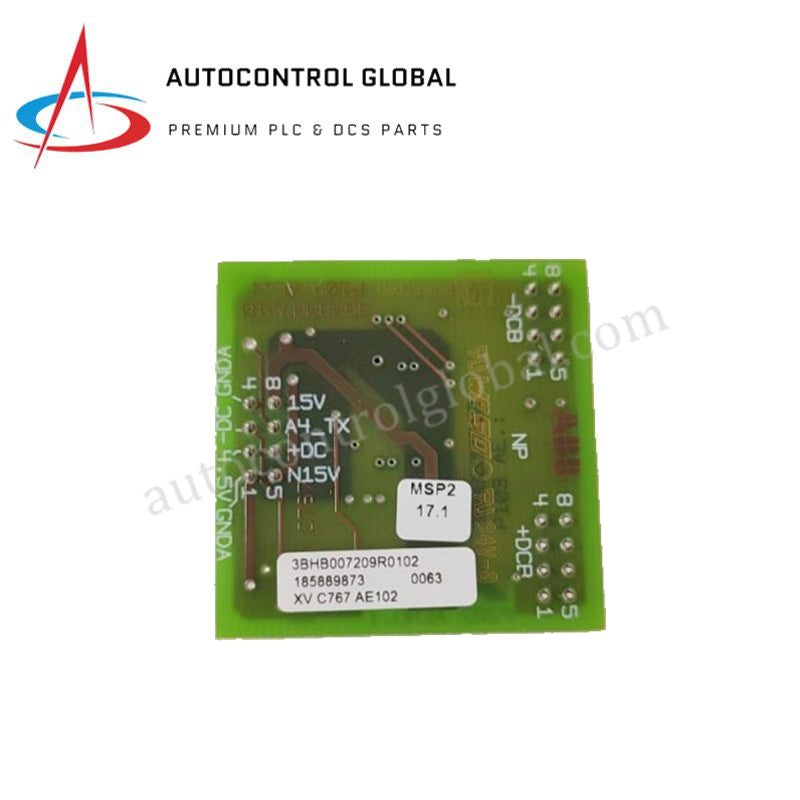

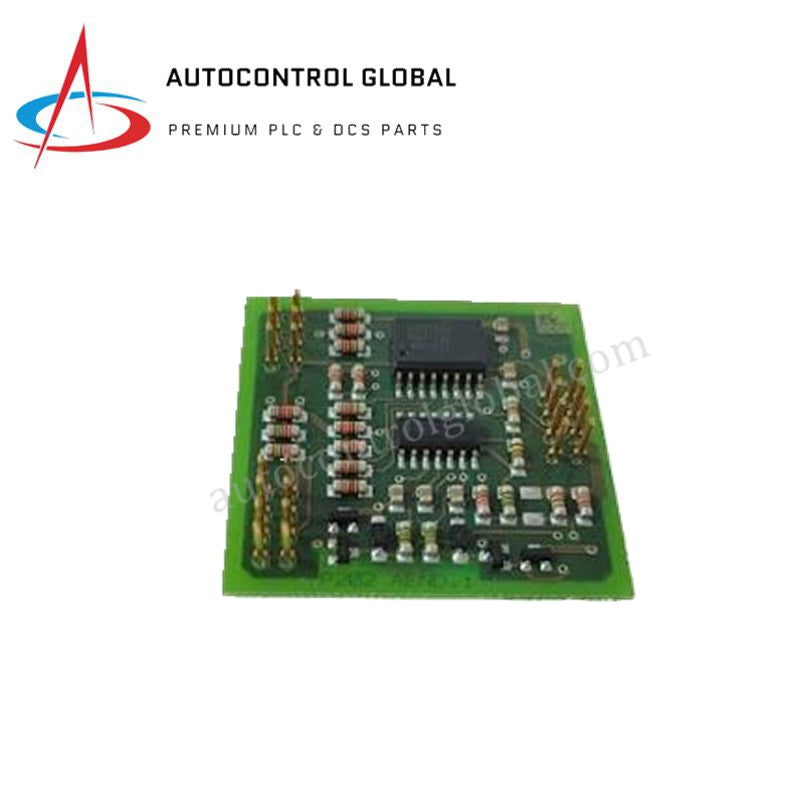

ماژول کنترل سروو قدرت ABB XVC767AE102 3BHB007209R0102
Manufacturer: ABB
-
Part Number: XVC767AE102 3BHB007209R0102
Condition：New with Original Package
Product Type: ماژولهای درایو سروو
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول سروو درایو ABB XVC767AE102 3BHB007209R0102
پیکربندی شده برای توزیع برق DC تنظیمشده و کنترل موتور همزمان حلقه بسته در پلتفرمهای Automate، ABB XVC767AE102 (XVC767 ماژول سروو درایو / منبع تغذیه) اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. تحت کد سفارش 3BHB007209R0102، سختافزار مدولاسیون پهنای پالس را دنبال میکند، شکل موجهای بازخورد انکودر افزایشی تفاضلی را پردازش میکند و محدودیتهای جریان فاز را برای راهاندازی سیستمهای سروو AC با آهنربای دائم و موتورهای DC بدون جاروبک کنترل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | XVC767AE102 (کد سفارش: 3BHB007209R0102) |
| برند | ABB |
| مبدأ | آلمان |
| وزن | 0.1 کیلوگرم |
| ابعاد | 170 میلیمتر × 100 میلیمتر × 40 میلیمتر |
| دمای کاری | منفی 10 درجه سانتیگراد تا مثبت 50 درجه سانتیگراد |
| دمای ذخیرهسازی | منفی 25 درجه سانتیگراد تا مثبت 70 درجه سانتیگراد |
| مصرف برق | ظرفیت خروجی معمولی 200 W |
| محدوده ولتاژ ورودی | 100-240 V AC (ماژول برق) / 24-48 V DC (نوع سروو درایو) |
| ولتاژ / جریان خروجی | 24 V DC / 8.3 A باس DC تنظیمشده |
| خروجی سروو درایو | 3 A پیوسته در هر فاز، 6 A اوج در هر فاز |
| پشتیبانی بازخورد موتور | انکودر افزایشی TTL / HTL (سیگنالهای A/B/Z) |
| پروتکلهای ارتباطی | Profinet، Modbus، کانالهای ورودی/خروجی آنالوگ/دیجیتال گسسته |
| رتبه حفاظت | IP65 (مقاوم در برابر گرد و غبار و آب) |
پروفایلهای کنترل صنعتی و تعیینگرایی شبکه
واحد پردازش، مسیریابی منطق دیجیتال را هماهنگ کرده و پارامترهای محور همزمان را در شبکههای تعیینگر Profinet / EtherNet/IP حفظ میکند. هسته عملیاتی داخلی سرعت ارتباط باس بکپلین را تعیین میکند و مجوزهایی برای مدیریت ماژولهای خوشهای غیرمتمرکز صادر میکند در حالی که به طور مداوم پروفایلهای مقیاسبندی چگالی ورودی/خروجی ساختاری را اعمال میکند. در مرحله پیکربندی راهاندازی، برد کنترل حلقههای بررسی پیشاجرا را برای تأیید پارامترهای سازگاری فلش فرمور در تمام اجزای توسعه محلی متصل و کوپلرهای ارتباطی فعال اجرا میکند قبل از فعالسازی حلقههای اصلی خروجی توان سروو.
سؤالات متداول
س: XVC767AE102 چگونه خطاهای سازگاری فلش فرمور را هنگام پیکربندی در کنار ماژولهای قدیمیتر سیستم AC800M مدیریت میکند؟
ج: میکروکنترلر اصلی هنگام بوت اسکن اولیه انجام میدهد؛ هرگونه عدم تطابق نسخه در خط رابط باعث فعال شدن تایمر نگهبان، غیرفعال شدن تحریک فاز و ثبت کد خطا در حلقه تشخیص Modbus میشود.
س: محدودیتهای مربوط به حداکثر مقیاسبندی چگالی ورودی/خروجی روی ریلهای برق محلی در بار اوج چیست؟
ج: پیکربندی چیدمان بر اساس کل جریان کشیده شده محدودیت ایجاد میکند؛ مهندسان باید چیدمان جانبی را به گونهای متعادل کنند که مجموع میلیآمپرها از حد 8.3 A خروجی بخش منبع تغذیه 24 V DC یکپارچه تجاوز نکند.
س: آیا بخش داخلی توان میتواند در برابر اتصال کوتاه مداوم در ترمینالهای فاز سروو مقاومت کند؟
ج: منطق ردیابی الکترونیکی خروجیهای هر فاز را نظارت میکند؛ اتصال کوتاه مستقیم باعث فعال شدن ویژگیهای حفاظت در برابر اضافه جریان و اتصال کوتاه داخل ماژول شده و سطح ولتاژ خروجی را کاهش میدهد تا از تخریب حرارتی جلوگیری شود.
راهنمای نصب میدانی
محفظه با درجه حفاظت IP65 را بهطور محکم روی پنل نصب ساختاری یا ماتریس ریل DIN استاندارد نصب کنید و اطمینان حاصل کنید که تمام مکانیزمهای قفل به طور کامل درگیر شدهاند تا از تضعیف اتصالات ترمینال به دلیل لرزش مکانیکی با فرکانس بالا جلوگیری شود. مسیر تماس فلز به فلز مستقیم بین شاسی ماژول و بکپلین محفظه زمین شده را تضمین کنید تا تداخل نویز القایی به حداقل برسد.
تکنسینهای نصب باید تمام خطوط انکودر ولتاژ پایین، سیگنالهای دیجیتال و خطوط ارتباطی Profinet را از طریق کانالهای فلزی زمین شده اختصاصی که جدا از خطوط تغذیه 240 V AC پرقدرت و خروجیهای موتور سهفاز هستند، عبور دهند. شیلد خطوط باید بازشده و مستقیماً به نوار زمین شاسی اصلی در یک نقطه انتهایی متصل شود تا از حلقههای زمین جلوگیری شود. اطمینان حاصل کنید که فضای ساختاری کافی در اطراف مجموعه وجود دارد تا دفع حرارت غیر فعال بدون محدودیت انجام شود و دمای محیط در محدوده عملیاتی مورد نیاز منفی 10 درجه سانتیگراد تا مثبت 50 درجه سانتیگراد حفظ شود قبل از راهاندازی توان سیستم.
