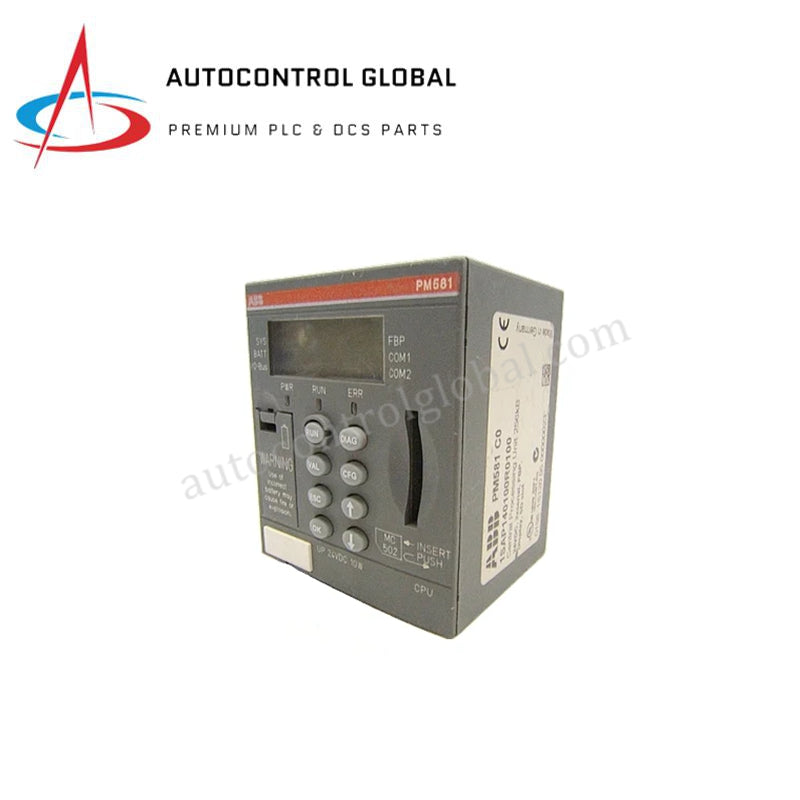

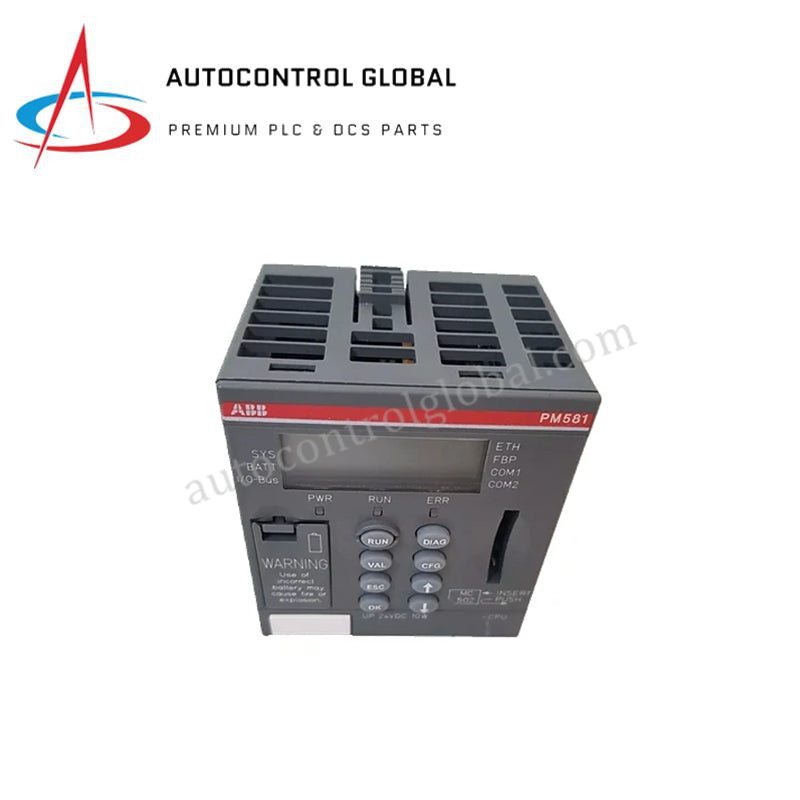

ماژول پردازنده PLC AC500 ABB PM581 1SAP140100R0100
Manufacturer: ABB
-
Part Number: PM581 1SAP140100R01001
Condition：New with Original Package
Product Type: پردازندههای مرکزی
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول پردازنده PLC مدل ABB PM581 AC500
ABB PM581، که به عنوان ماژول پردازنده PM581 نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای اجرای منطق محلی و مسیریابی فیلدباس در معماریهای خانواده PLCهای AC500 عمل میکند. این دستگاه با شناسه محصول 1SAP140100R0100، پردازش دستورات چرخهای را مدیریت میکند، ساختارهای حافظه محلی و توزیعشده را نگاشت میکند و رابطهای پروتکل را از طریق دو کانال RS232/RS485، اتصال یکپارچه FieldBusPlug و اسلات کارت SD داخلی برقرار میسازد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PM581 (شناسه محصول: 1SAP140100R0100) |
| برند | ABB |
| ساخت | آلمان |
| وزن | ۰.۱۴ کیلوگرم خالص |
| ابعاد | ۶۸ میلیمتر (عرض) × ۷۷ میلیمتر (ارتفاع) × ۶۳ میلیمتر (عمق / طول) |
| دمای کاری | از -۲۵ درجه سانتیگراد تا +۶۰ درجه سانتیگراد |
| دمای نگهداری | از -۴۰ درجه سانتیگراد تا +۸۵ درجه سانتیگراد |
| مصرف برق | تأمین شده از طریق مجموعه ترمینال مرکزی (۲۴ ولت DC نامی، محدوده ۱۹-۳۰ ولت DC) |
| حافظه برنامه کاربر | ۲۵۶ کیلوبایت حافظه فلش داخلی |
| پورتهای ارتباطی | ۲ رابط قابل تنظیم RS232/RS485، ۱ اتصال FBP (FieldBusPlug) |
| نمایشگر یکپارچه | نمایشگر متنی LCD تشخیصی تعبیهشده |
| منطق برنامهنویسی | معماریهای استاندارد شده IEC 61131-3 (نردبانی، FBD، ST، IL، SFC) |
| محدوده رطوبت | ۵٪ تا ۹۵٪ رطوبت نسبی، بدون تراکم |
| نوع نصب | ریل DIN مدل TH35-15 (IEC 60715)، بدنه IP20 |
پروفایلهای کنترل صنعتی و تعیینپذیری شبکه
ماژول پردازنده وظایف منطقی را با استفاده از پروفایلهای اجرای داده تعیینپذیر در شبکههای Profinet / EtherNet/IP و معماریهای اختصاصی Modbus هماهنگ میکند. کنترلر داخلی سرعت ارتباط باس پشتصفحه را مدیریت میکند و توالی اسکن ورودی/خروجیهای جانبی را با بهروزرسانیهای حافظه خام در بازههای میکروثانیهای تطبیق میدهد. بلوک پردازش فعال، پروفایلهای مقیاسبندی چگالی ورودی/خروجی را اعمال میکند و در فاز تأیید اولیه روشن شدن، محدودیتهای سازگاری فلش فریمور را با ترمینالهای مجاور و کوپلرهای ارتباط فیلدباس بررسی میکند.
سؤالات متداول
س: چگونه PM581 سازگاری فلش فریمور را هنگام ارتقا به سختافزار جایگزین جدیدتر 1SAP140100R0200 حفظ میکند؟
ج: نسخه جدید ماژول سازگاری عقبرو برنامه را حفظ میکند؛ با این حال، پارامترهای عملیاتی و تنظیمات پیکربندی باید با استفاده از بستههای پشتیبانی هدف مربوطه در نرمافزار اتوماسیون کامپایل شوند تا با مبنای اجرای زماناجرای جدید مطابقت داشته باشند.
س: قوانین چیدمان در مورد محدودیتهای جریان کل هنگام نصب عمودی واحد چگونه است؟
ج: نصب عمودی پشتیبانی میشود اما نیازمند پارامترهای کاهش حرارتی دقیق است؛ مهندسان باید اطمینان حاصل کنند که مجموع مصرف برق باس پشتصفحه و جریان هوای کاهشیافته باعث افزایش دمای داخلی سختافزار به خارج از محدوده ایمن عملیاتی نمیشود.
س: آیا اسلات کارت SD داخلی میتواند برای دانلود برنامههای کاربر بدون اتصال فعال به رایانه استفاده شود؟
ج: کنترلر ذخیرهسازی تصاویر سیستم خاص را مستقیماً از رابط کارت در زمان بوت میخواند و به طور مستقل از هر اتصال سریال فعال، عملیات فلش خودکار فریمور و دادههای برنامه را اجرا میکند.
راهنمای نصب میدانی
ماژول پردازنده را محکم روی ترمینال پایه مشخص شده که روی چارچوب ریل DIN نصب شده است، نصب کنید و اطمینان حاصل کنید که گوههای قفل مکانیکی یکپارچه به درستی جا میافتند تا تراز صحیح ترمینال فراهم شود. مطمئن شوید که همه کانکتورهای چندپین پشتصفحه بدون اعمال نیرو به درستی متصل شدهاند تا از تغییر شکل ماتریس اتصال جلوگیری شود.
تکنسینهای مسیریابی ترمینال باید تمام شبکههای داده سریال ولتاژ پایین و کابلهای ارتباط فیلدباس را در داخل سینیهای فلزی مستقل و زمینشده، دور از استارترهای موتور ولتاژ بالا و خطوط برق سهفاز اجرا کنند. ترمینال زمین اصلی ترمینال پایه پشتیبان را مستقیماً با یک لینک مسی کممقاومت به نوار زمین کابینت متصل کنید. قبل از اعمال برق، اطمینان حاصل کنید که فاصله ساختاری اطراف ماژول جریانهای همرفت طبیعی را برای حفظ پارامترهای محیطی در محدوده عملیاتی الزامی -۲۵ درجه سانتیگراد تا +۶۰ درجه سانتیگراد فراهم میکند.
