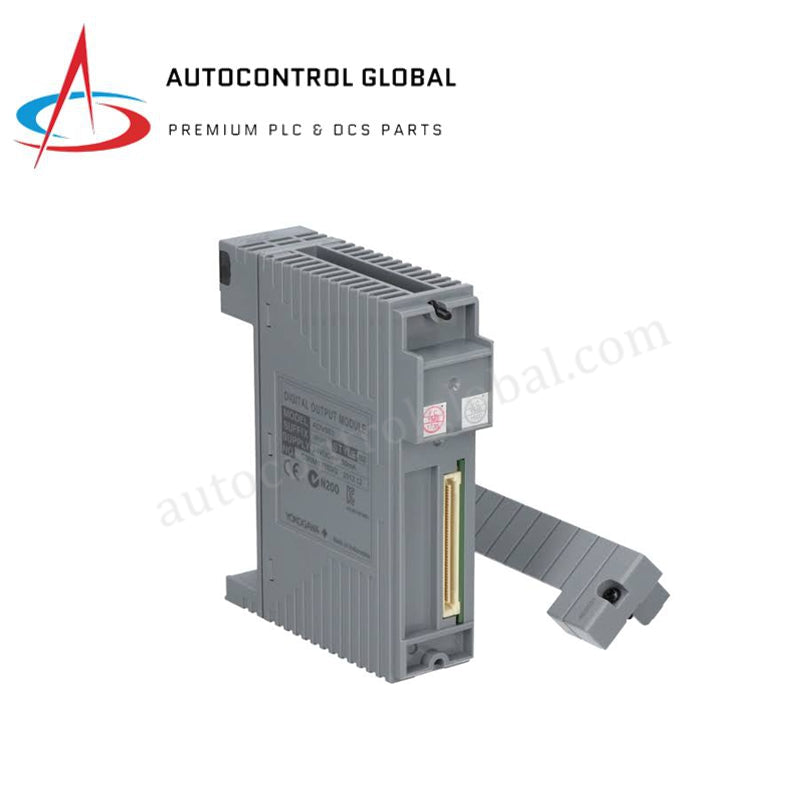

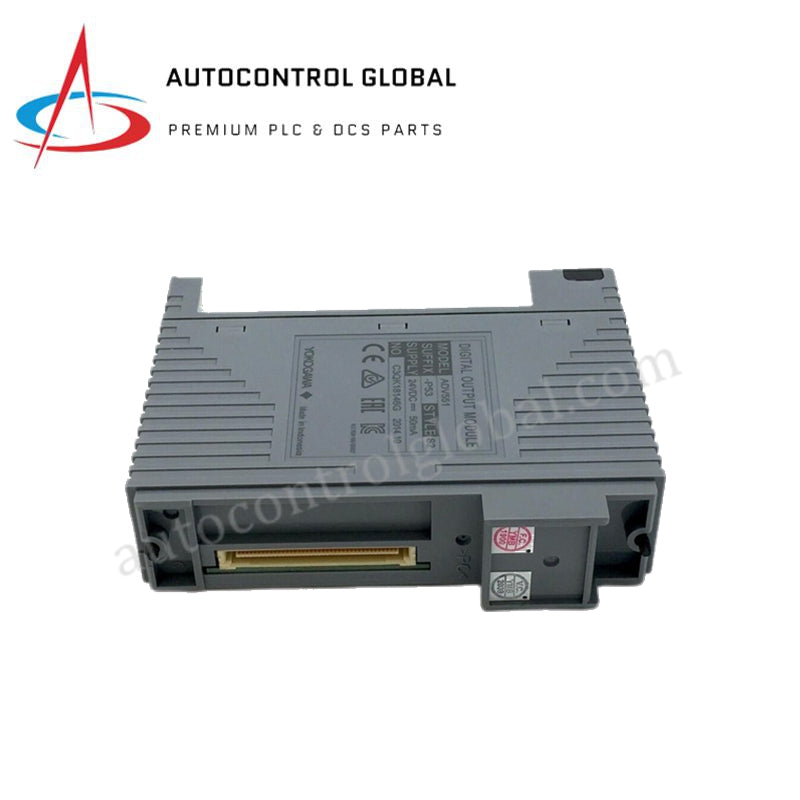

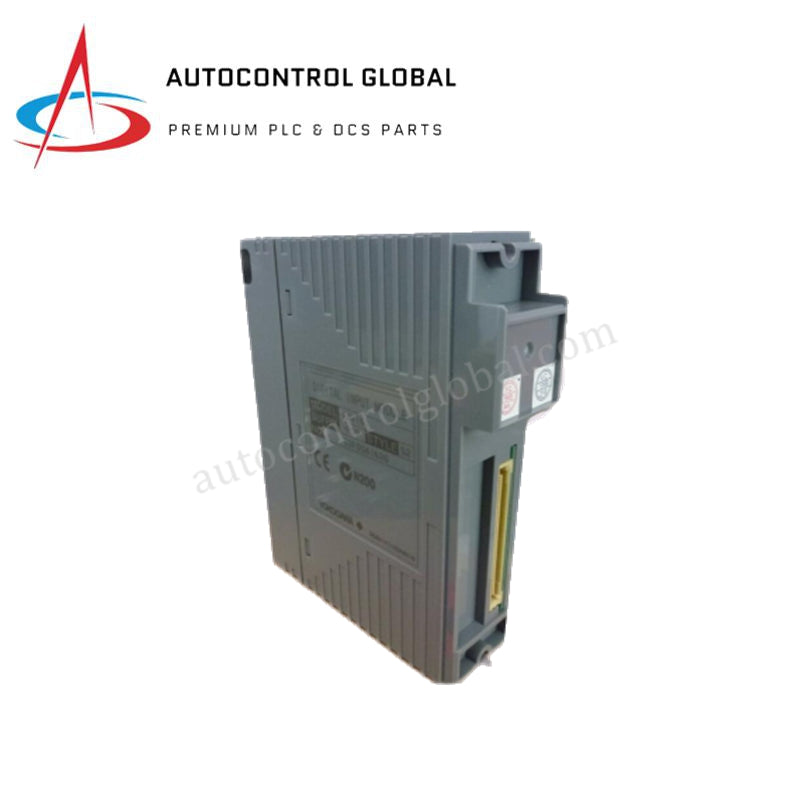

ماژول خروجی دیجیتال ADV551-P10 S2 یوکوگاوا
Manufacturer: Yokogawa
-
Part Number: ADV551-P10 S2
Condition：New with Original Package
Product Type: ماژولهای خروجی دیجیتال
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول خروجی دیجیتال Yokogawa ADV551-P10 S2
Yokogawa ADV551-P10 S2 که با عنوان ماژول خروجی دیجیتال ADV551 نیز در کاتالوگ ثبت شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای راهاندازی سیگنالهای گسسته در پلتفرمهای DCS مدل CENTUM VP و CS 3000 عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | ADV551-P10 S2 |
| برند | Yokogawa |
| مبدأ | اندونزی |
| وزن | 0.36 kg |
| ابعاد | 81 x 103 x 146 mm |
| دمای کاری | -20 تا +70 deg C |
| مصرف برق | حداکثر 700 mA (بکپلین 5 VDC)، 60 mA (24 VDC خارجی) |
| تعداد کانالها | 32 خروجی دیجیتال |
| نوع خروجی | سینک جریان (ترانزیستور NPN) |
| ولتاژ نامی | 24 VDC (محدوده 20.4 تا 26.4 VDC) |
| حداکثر جریان بار | 100 mA برای هر کانال در 26.4 VDC |
| ایزولاسیون | 2000 VAC (سیگنال به سیستم)، 500 VAC (بین ترمینالهای مشترک) |
| زمان پاسخ | <= 3 ms (خروجی وضعیت) |
DCS فرایندی و ایزولاسیون کانال به کانال
این واحد از معماری سینک جریان 32 کاناله استفاده میکند که برای ارسال مستقیم سیگنالهای گسسته 24 VDC به عناصر نهایی کنترل طراحی شده است. برای محافظت از تجهیزات الکترونیکی بکپلین سیستم در برابر گذراهای سمت فیلد، ایزولاسیون گالوانیکی با ظرفیت نامی 2000 VAC سیگنالهای فیلد را از منطق کنترل داخلی جدا میکند. درایورهای یکپارچه فیلدباس از مراجع جبرانسازی اتصال سرد (CJC) در رابطهای آنالوگ مربوطه در سراسر رک پشتیبانی میکنند، در حالی که طبقه ترانزیستوری گسسته، جریان نشتی حالت خاموش را به <= 0.1 mA محدود میکند تا از فعالسازی کاذب بارهای فیلدی با امپدانس بالا جلوگیری شود.
سؤالات متداول
س: آیا این ماژول از تعویض آنلاین ماژول در حالی که کنترلر DCS روشن است پشتیبانی میکند؟
پ: بله، طراحی سختافزار از عملیات تعویض داغ پشتیبانی میکند. تکنسینها میتوانند واحد را مستقیماً از بکپلین واحد رابط گره (NIU) که برقدار است خارج کرده و وارد کنند، بدون آنکه عملیات I/O مجاور متوقف شود یا اجرای لوپ در کنترلر فعال مختل گردد.
س: برق خارجی چگونه از طریق کانکتور فیلد بین کانالهای خروجی توزیع میشود؟
پ: برق خارجی 24 VDC از طریق اتصالات ترمینالی مشخصشده وارد ماژول میشود تا جریان بار را تأمین کند. مدار داخلی این برق فیلد را از طریق گروههای کانال ایزوله هدایت میکند؛ برای الکترونیک داخلی درایو، حداکثر 60 mA از منبع 24 VDC خارجی دریافت میشود و همزمان حداکثر 100 mA برای هر کانال به تجهیزات خارجی فیلد تحویل داده میشود.
راهنمای نصب در فیلد
ماژول را در شکاف تعیینشده روی بکپلین واحد گره سیستم CENTUM نصب کنید و آن را محکم فشار دهید تا ضامنهای نگهدارنده بالا و پایین بهطور ایمن درگیر شوند. اطمینان حاصل کنید که تمام سیمکشیهای فیلد از طریق ترمینال پیچی فشاری یا کانکتور MIL مناسب متصل شدهاند و جداسازی فیزیکی کافی میان خطوط خروجی گسسته 24 VDC و کابلهای برق AC ولتاژ بالا حفظ شده است. شیلد کابل را مستقیماً با استفاده از یک سیم تخلیه مسی کوتاه و کمامپدانس به شینه ارت عملکردی تابلو متصل کنید تا بیشترین مصونیت در برابر نویز فراهم شود. جریان هوای محیط داخل تابلو را حفظ کنید تا دمای کاری در محدوده مشخصشده -20 تا +70 deg C باقی بماند.
