AKB337-M010 یاکوگاوا CENTUM VP برگه دادهها و دفترچه راهنمای فنی
Manufacturer: Yokogawa
-
Part Number: AKB337-M010
Condition：New with Original Package
Product Type: کابلهای سیگنال رابط
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

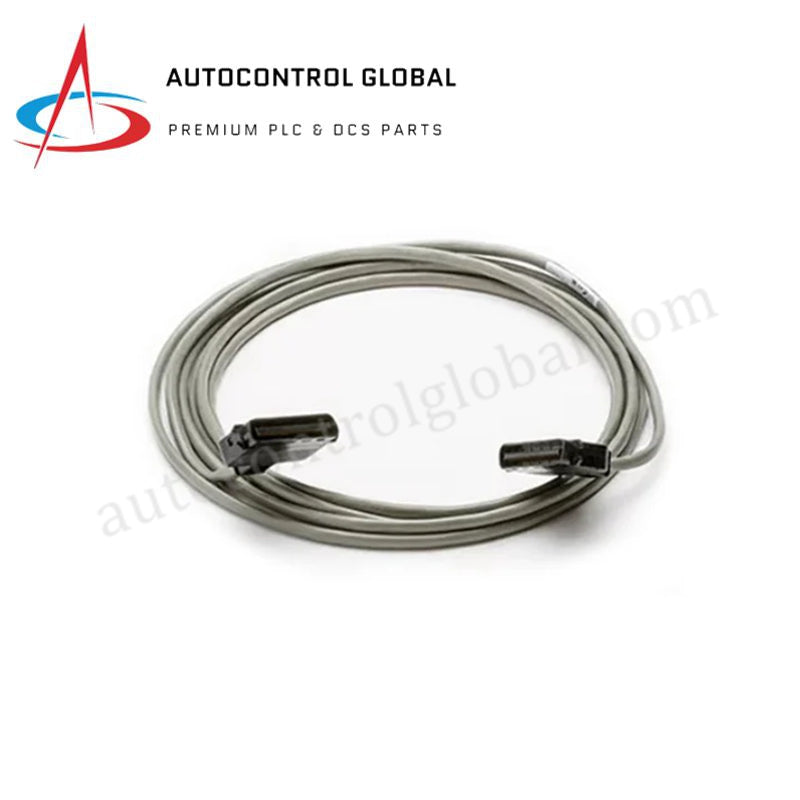

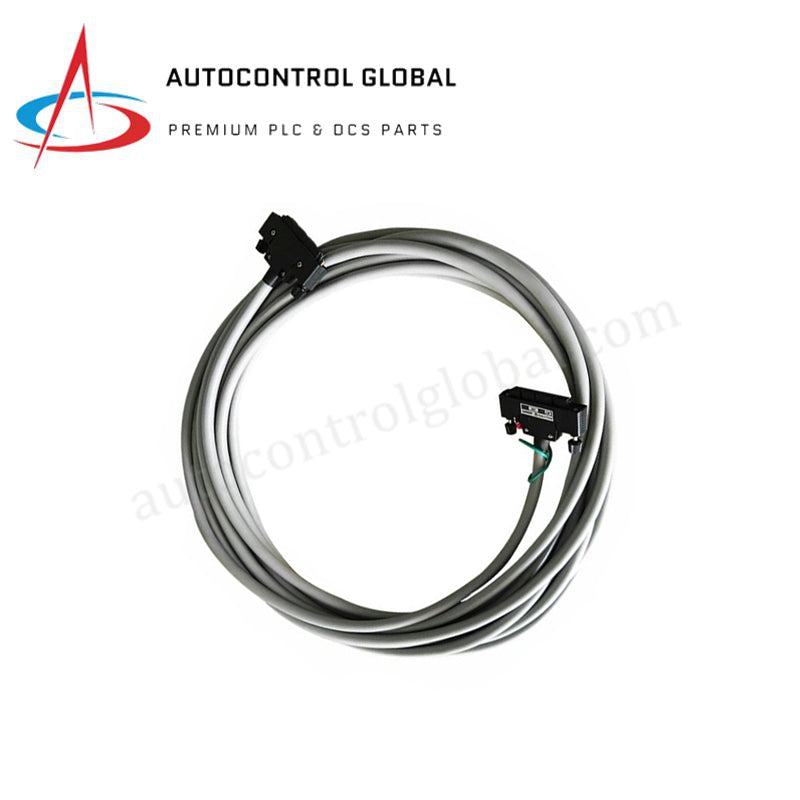

کابل سیگنال رابط Yokogawa AKB337-M010
پیکربندی شده برای وظیفه فنی خاص در سیستم/شبکه نام، Yokogawa AKB337-M010 (کابل سیگنال رابط AKB337) اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | AKB337-M010 |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | 0.36 کیلوگرم |
| ابعاد | 10 متر (طول کابل) |
| دمای کاری | -20 تا +70 درجه سانتیگراد |
| مصرف برق | قطعه غیرفعال (بدون مصرف برق) |
| نوع کانکتور | کانکتورهای D-sub دوگانه 50 پین با چگالی بالا |
| جریان مجاز | 1.5 آمپر به ازای هر پین |
| حداکثر ولتاژ | 300 ولت |
| مقاومت عایق | 1000 مگااهم در 500 ولت DC |
| مقاومت دیالکتریک | 1500 ولت AC به مدت 1 دقیقه |
| پوشش حفاظتی | فویل آلومینیومی 100٪ و مس قلعاندود بافته شده |
| ترکیب روکش | پیویسی صنعتی مقاوم در برابر شعله |
| محدوده رطوبت | 10-90٪ بدون تراکم |
| محدوده ارتعاش | 10-500 هرتز |
معماری رابط سیگنال سیستم کنترل توزیعشده
مونتاژ رابط AKB337-M010 مسیریابی دقیق نقطه به نقطه آنالوگ و دیجیتال را بر روی ماتریس پروتکل حلقه HART 4-20 mA اختصاصی انجام میدهد. برای حفظ صحت میکروولت ورودیهای آنالوگ سطح پایین در لینک بکپلن Centum VP، رابطهای ترمینال D-sub دوگانه 50 پین با چگالی بالا از تماسهای آبکاری شده با طلا استفاده میکنند تا افت تماس و مقاومت متغیر حلقه را به حداقل برسانند. هندسه داخلی هسته از هادیهای مسی جفتشده تشکیل شده که توسط ماتریس فویل آلومینیومی 100٪ و شبکه حفاظتی مس قلعاندود بافته شده احاطه شدهاند. این ساختار از تخریب سیگنال ناشی از تداخل کانالهای چندگانه و تداخل الکترومغناطیسی حالت مشترک با فرکانس بالا جلوگیری میکند. مسیر خاتمه الکتریکی از توزیع پایدار حلقههای سنسور مجزا و پارامترهای آنالوگ با وضوح بالا بین رک ورودی/خروجی میدانی و شبکه پنل مارشالینگ راه دور پشتیبانی میکند.
سؤالات متداول
س: آیا مونتاژ کابل AKB337-M010 از اتصال آنلاین یا تعویض داغ در حین عملیات فعال DCS پشتیبانی میکند؟
ج: وارد کردن یا جدا کردن فیزیکی کانکتورهای D-sub 50 پین با چگالی بالا باید فقط زمانی انجام شود که کانالهای ورودی/خروجی میدانی مربوطه ایزوله یا بدون برق باشند. جدا کردن بدون محدودیت در بارهای فعال زنده میتواند باعث ایجاد پالسهای القایی گذرا در کانالهای مجاور شود که ممکن است حلقههای ابزار دقیق 4-20 mA مجاور را مختل کند.
س: معماری حفاظتی داخلی چگونه اختلاف پتانسیل زمین بین کابینتهای کنترل مختلف را مدیریت میکند؟
ج: فویل آلومینیومی 100٪ و حفاظ مس قلعاندود بافته شده باید در یک نقطه مرجع تعریف شده و واحد در داخل محفظه اصلی DCS زمین شود. خاتمه تکنقطهای از تشکیل جریانهای حلقه زمین مخرب در طول 10 متر کابل جلوگیری کرده و عملکرد رد حالت مشترک مداوم را تضمین میکند.
راهنمای نصب میدانی
- مشخصات حداقل شعاع خم: در مسیرهای ساختاری، شعاع خم فیزیکی ثابت نباید کمتر از 10 برابر قطر خارجی کابل باشد. مسیرهای نصب دینامیک نیاز به حداقل 15 برابر قطر خارجی دارند تا از فشار مکانیکی داخلی روی هادیهای 50 پین جلوگیری شود.
- چیدمان خاتمه حفاظتی: بسط کلیفته مس قلعاندود را به نوار زمین ابزار دقیق اصلی با امپدانس پایین در داخل شاسی پنل مارشالینگ متصل کنید. کابل را در هر دو انتهای ترمینال به طور همزمان زمین نکنید.
- جدا سازی از مسیرهای ولتاژ بالا: کابل سیگنال رابط را از طریق لولههای فلزی ایزوله و اختصاصی ولتاژ پایین یا سینی کابل عبور دهید. حداقل فاصله فیزیکی 300 میلیمتر از خطوط برق AC موازی یا خطوط خروجی درایو فرکانس متغیر را حفظ کنید تا از القای القایی جلوگیری شود.
- گیرش فشار کانکتور: پیچهای نگهدارنده D-sub یکپارچه را به طور کامل در محلهای ترمینال متناسب محکم کنید تا رابط گازبندی شده تضمین شده و از جدا شدن مکانیکی در اثر ارتعاش مداوم کارخانه جلوگیری شود.
