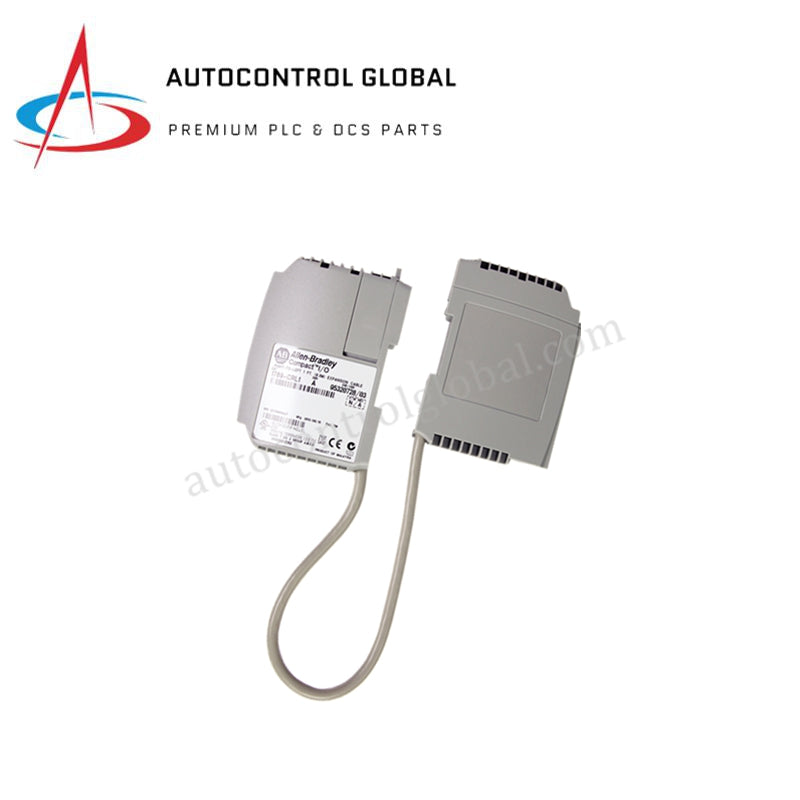

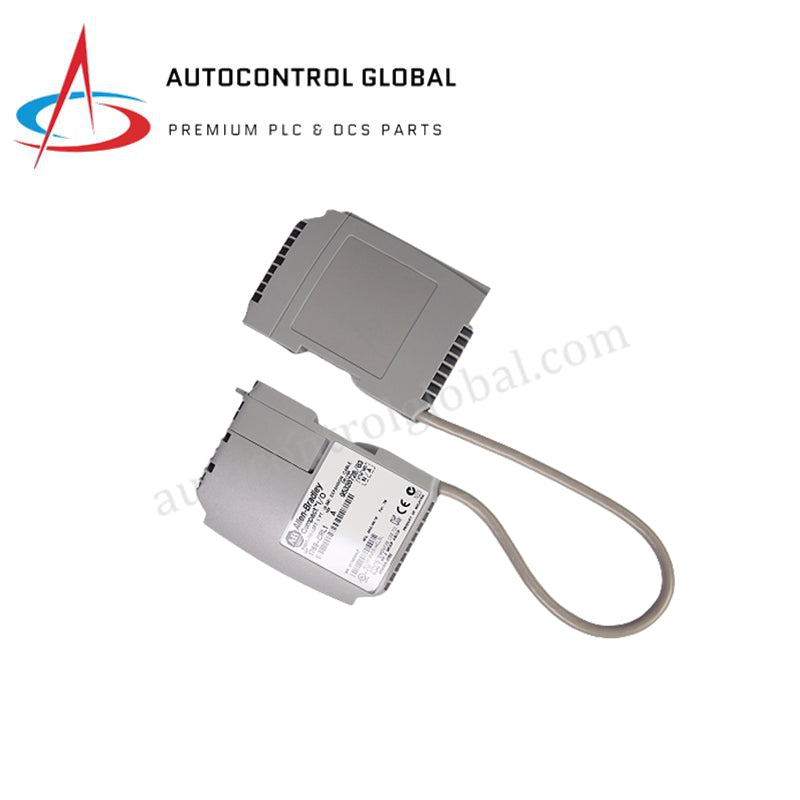

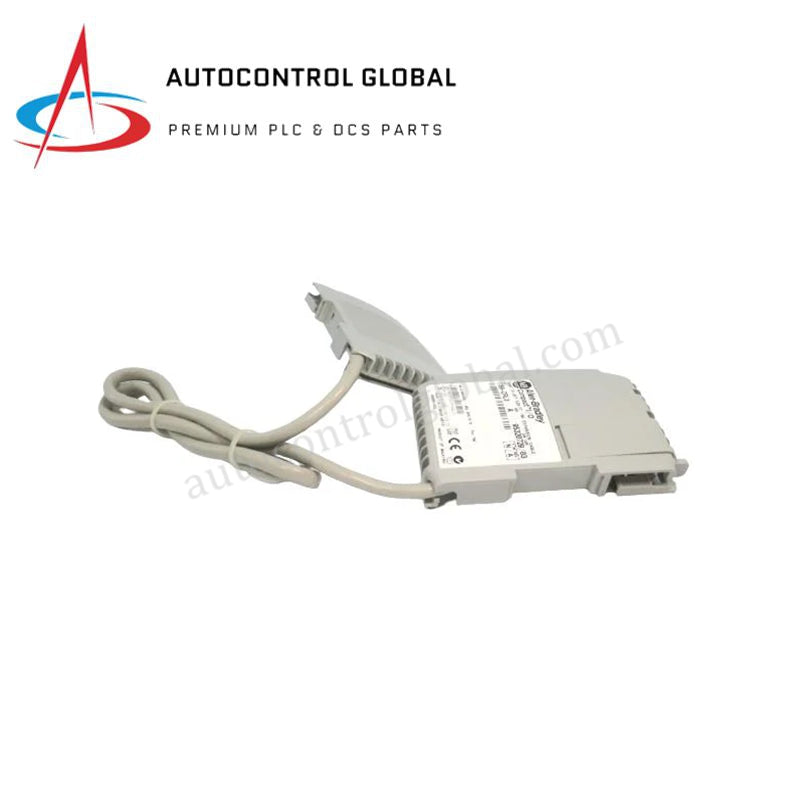

کابل توسعه باس راست به چپ Allen-Bradley 1769-CRL3 CompactLogix
Manufacturer: Allen Bradley
-
Part Number: 1769-CRL3
Condition：New with Original Package
Product Type: کابلهای توسعه PLC
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
کابل توسعه باس ورودی/خروجی فشرده Allen-Bradley 1769-CRL3
Allen-Bradley 1769-CRL3 بهعنوان کابل توسعه اصلی 1769-CRL3 برای اجرای توسعه ارتباط باس از راست به چپ در پلتفرمهای CompactLogix استفاده میشود. این سختافزار پیوستگی الکتریکی بین سمت راست یک بانک ورودی/خروجی فعال و سمت چپ بانک توسعه بعدی را برقرار میکند تا خطوط داده موازی سیستم را در ساختارهای فیزیکی جداگانه هدایت کند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-CRL3 |
| برند | Allen-Bradley |
| مبدأ | تأمین شده از کارخانه استاندارد |
| وزن | 0.44 پوند (0.20 کیلوگرم) |
| ابعاد | طول 1 متر (3.28 فوت) |
| دمای کاری | 0 درجه سانتیگراد تا 60 درجه سانتیگراد (32 درجه فارنهایت تا 140 درجه فارنهایت) |
| مصرف برق | 33.6 وات |
| جریان بکپلین | 1.4 آمپر در 24 ولت DC |
| تلفات توان | 7.5 وات |
| ولتاژ ایزولاسیون | 30 ولت پیوسته |
| جهت کابل | اتصال بانک از راست به چپ |
| حداکثر توسعه سیستم | حداکثر 3 بانک ورودی/خروجی / 2 کابل توسعه در هر سیستم |
| ضربه مکانیکی | 30G نصب شده روی پنل، 20G نصب شده روی ریل DIN |
| لرزش | 5G در فرکانس 10 تا 500 هرتز |
| نوع محفظه | نوع باز |
شبکههای تعیینکننده Profinet / EtherNet/IP و مقیاسپذیری چگالی ورودی/خروجی
کابل توسعه سرعت ارتباط باس بکپلین مستقیم را در رکهای فیزیکی تقسیمشده حفظ میکند و انتقال سیگنال تعیینکننده بین بانک کنترلر اصلی و ماژولهای توسعه جانبی را تضمین میکند. هنگام اجرای مقیاسپذیری چگالی ورودی/خروجی محلی، معماری سیستم اجازه میدهد تا 3 بانک ورودی/خروجی جداگانه وجود داشته باشد، به شرطی که هر بخش اضافی دارای بلوک منبع تغذیه محلی مستقل باشد تا از افت ولتاژ در طول خط اتصال 1 متری جلوگیری شود. طراحان شبکه باید سازگاری فریمور فلش را در تمام ماژولهای متصل بررسی کنند تا اطمینان حاصل شود که بهروزرسانیهای داده همزمان بدون ایجاد تأخیر در انتشار سیگنال از طریق رابط باس راست به چپ به حلقه شبکه صنعتی منتقل میشوند.
سؤالات متداول
س: آیا میتوان این کابل را معکوس کرد تا خروجی ماژول سمت چپ به ورودی ماژول سمت راست متصل شود؟
ج: خیر. معماری کابل جهت ثابت راست به چپ را به دلیل تراز فیزیکی خاص کانکتورهای نری-مادگی کلیددار و چیدمان پینهای داخلی تحمیل میکند. معکوس کردن جهت نصب بهصورت مکانیکی مسدود شده و اتصال بکپلین را مختل میکند.
س: آیا نصب ماژول 1769-CRL3 نیاز به تنظیمات خاص در برنامه کنترلر دارد؟
ج: خود کابل فیزیکی نیاز به تغییر نرمافزاری ندارد. با این حال، تنظیمات سیستم باید ماژولهای سختافزاری موجود در بانک توسعه 1 یا بانک توسعه 2 را در درخت پیکربندی ورودی/خروجی کنترلر تعریف کند تا مسیر صحیح بستههای داده تضمین شود.
راهنمای نصب در محل
- نصب ترمینال باس و قفل مکانیکی: قبل از نصب، اطمینان حاصل کنید که برق سیستم کاملاً قطع شده است. درپوشهای انتهای کابل را با شیارهای زبان و شیار استاندارد 1769 در سمت ماژول نهایی بانک مبدا تراز کنید، سپس کانکتور را به سمت پایین بکشید تا اهرمهای باس یکپارچه در موقعیت قفل شده قرار گیرند.
- محدودیتهای شعاع خم و حفاظت: بخش 1 متری لوله انعطافپذیر را با گیرههای ساختاری کابل داخل محفظه پنل ثابت کنید. از کشیدن کابل به صورت کشیده یا خم کردن روکش صنعتی فراتر از حداقل شعاع خم مشخص شده خودداری کنید تا از ترکخوردگیهای تنشی روی هادیهای مسی داخلی بکپلین جلوگیری شود.
- زمین کردن شاسی و ایزولاسیون نویز: اطمینان حاصل کنید که مسیرهای ریل DIN منبع و مقصد به زمین صنعتی با مقاومت پایین و یکپارچه متصل شدهاند. خط توسعه باس داده را از کابلهای موتور AC با جریان بالا و درایوهای فرکانس متغیر دور نگه دارید تا از دریافت نویز گذرا روی خطوط داده پیوسته جلوگیری شود.
