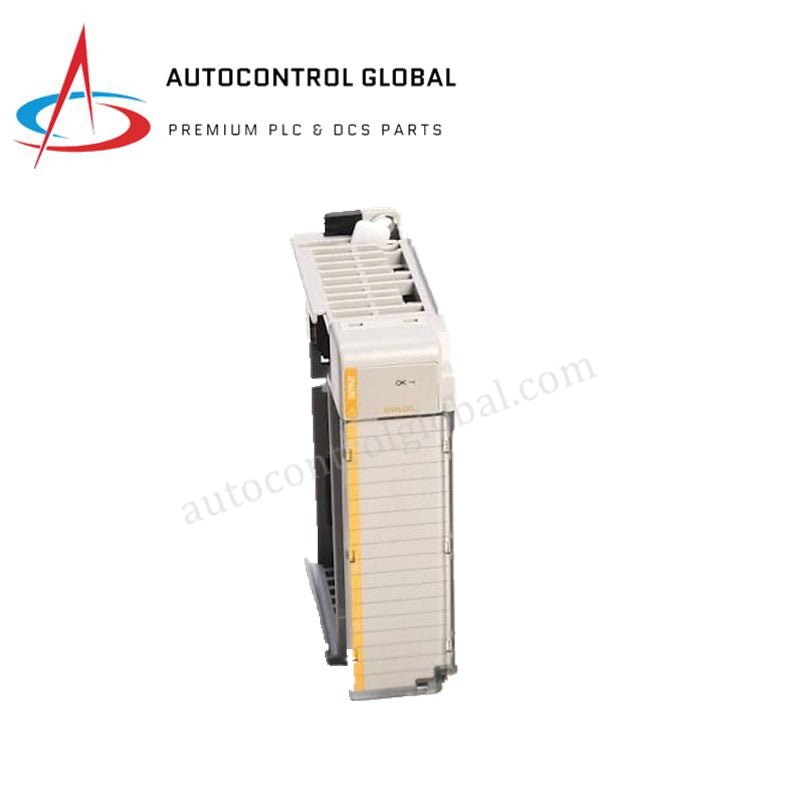

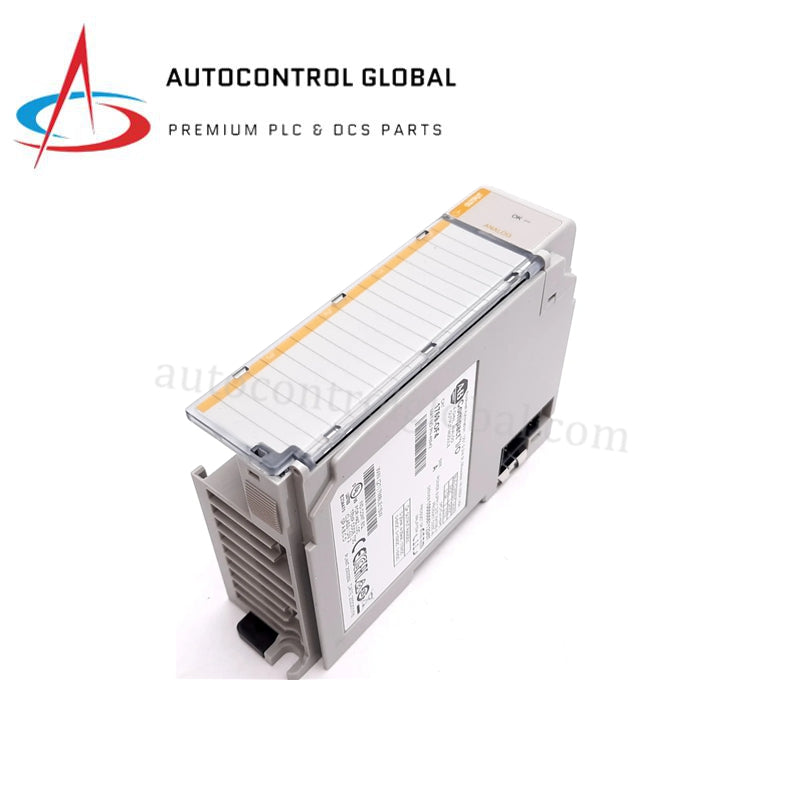

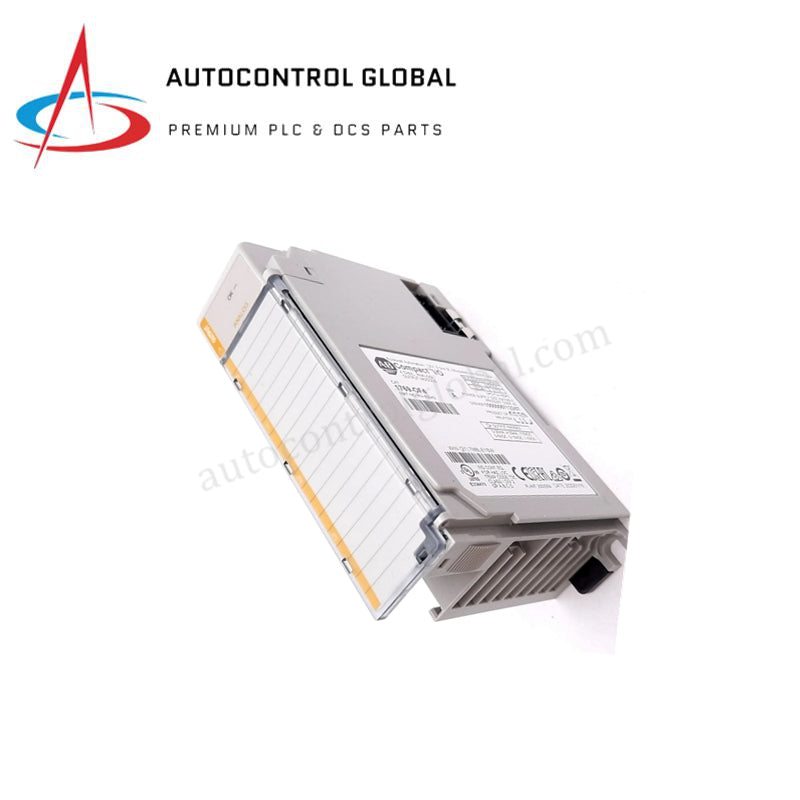

ماژول ورودی RTD شش کاناله Allen-Bradley 1769-IR6 CompactLogix
Manufacturer: Allen Bradley
-
Part Number: 1769-IR6
Condition：New with Original Package
Product Type: ماژولهای ورودی آنالوگ
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول ورودی RTD CompactLogix مدل Allen-Bradley 1769-IR6
ماژول Allen-Bradley 1769-IR6 (1769-IR6 ماژول ورودی آنالوگ) که برای اندازهگیری دمای با دقت بالا در سیستمهای خودکار پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. این ماژول با حداکثر 6 سنسور مستقل مقاومت دمایی (RTD) یا سنسورهای مقاومت مستقیم ارتباط برقرار میکند و نوسانات کوچک اهمی را به بلوکهای داده دیجیتال دما تبدیل میکند. به عنوان یک قطعه تک اسلاتی عمل میکند و دادهها را از طریق مجموعه پشتصفحه محلی منتقل میکند تا ردیابی دقیق حرارتی را بدون مبدلهای سیگنال خارجی انجام دهد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-IR6 |
| برند | Allen-Bradley |
| ساخت | ایالات متحده |
| وزن | 0.61 پوند (276 گرم) |
| ابعاد | 118 × 35 × 87 میلیمتر |
| دمای کاری | 0 درجه سانتیگراد تا 60 درجه سانتیگراد (32 درجه فارنهایت تا 140 درجه فارنهایت) |
| مصرف برق | 100 میلیآمپر در 5.1 VDC، 35 میلیآمپر در 24 VDC |
| ورودیها | 6 کانال قابل تنظیم به صورت مستقل |
| سنسورهای پشتیبانی شده | پلاتین 100، 200، 500، 1000 اهم (منحنی 385/3916)؛ نیکل 120 اهم (618/672)؛ نیکل-آهن 10 اهم (518)؛ مس |
| محدوده مقاومت ورودی | 0-150 اهم، 0-500 اهم، 0-1000 اهم، 0-3000 اهم |
| نوع مبدل | Sigma-Delta |
| دقت در 25 درجه سانتیگراد | +/-0.5 درجه سانتیگراد (Pt 385)، +/-0.4 درجه سانتیگراد (Pt 3916)، +/-0.3 درجه سانتیگراد (Ni/NiFe)، +/-0.8 درجه سانتیگراد (Cu) |
| ولتاژ ایزولاسیون | 720 VDC به مدت 1 دقیقه (ولتاژ کاری 30 VAC/VDC) |
| حداکثر توان حرارتی | 1.5 W |
| امپدانس ورودی | بیشتر از 10 مگااهم |
| حداکثر امپدانس کابل | 25 اهم |
شبکههای تعیینکننده EtherNet/IP و سازگاری با فلش فریمور
مهندسان باید سازگاری فلش فریمور را در پروفایلهای کنترلر CompactLogix 1768/1769 یا MicroLogix 1500 میزبان تضمین کنند تا اسکن صحیح کانالها انجام شود. این ماژول نقاط داده دیجیتال شده را از طریق باس پشتصفحه بازمیگرداند، جایی که نرخ همگامسازی به شدت به مقیاس چگالی کل ورودی/خروجی فیزیکی مجموعه ریل محلی بستگی دارد. برای جلوگیری از خرابی دادهها در شبکههای تعیینکننده EtherNet/IP، مبدلهای داخلی Sigma-Delta تمام 6 کانال فعال را در پارامترهای زمانی مشخص پردازش میکنند و نویز میدان را از طریق مانع ایزولاسیون 720 VDC جدا میکنند.
سؤالات متداول
س: آیا این ماژول آنالوگ را میتوان در حالی که پشتصفحه CompactLogix روشن است، به صورت داغ تعویض کرد؟
ج: خیر. معماری 1769 Compact I/O از حذف و نصب تحت برق (RIUP) پشتیبانی نمیکند. اپراتورها باید قبل از وارد کردن یا خارج کردن سختافزار، برق سیستم را قطع کنند تا از خرابی منطق داخلی یا خطای جدی غیرقابل بازیابی کنترلر جلوگیری شود.
س: آیا ماژول افت سیگنال ناشی از کابلکشی طولانی RTD را جبران میکند؟
ج: ماژول با استفاده از پیکربندی سختافزاری 3 سیم یا 4 سیم مقاومت خط را کاهش میدهد تا امپدانس سیمهای رابط را خنثی کند. مهندسان باید اطمینان حاصل کنند که امپدانس کل حلقه کابل کمتر از 25 اهم باقی بماند و از کابلهای محافظدار مشخص شده برای حفظ تلرانسهای اندازهگیری استفاده کنند.
راهنمای نصب میدانی
- قفلکردن باس و مونتاژ: ماژول را در کنار واحد شاسی 1769 مجاور نصب کنید و راهنمای مکانیکی زبان و شیار را تراز کنید. اهرمهای باس را محکم به جلو فشار دهید تا کانکتورهای پشتصفحه یکپارچه قفل شوند قبل از اعمال هرگونه برق الکتریکی.
- نصب روی ریل DIN و پنل: سختافزار نوع باز را روی ریل DIN 35 میلیمتری مطابق استاندارد EN 50022 نصب کنید یا آن را مستقیماً با پایههای قابل جمع شدن به صفحه پنل محفظه پیچ کنید. اطمینان حاصل کنید که محیط کابینت در محدوده رطوبت نسبی 5 تا 95 درصد بدون تراکم باقی بماند.
- زمین کردن و مسیرکشی محافظ سنسور: سنسورهای RTD را با استفاده از جفتهای تابیده محافظدار مستقل سیمکشی کنید و مسیرها را از خطوط AC با ولتاژ بالا یا کابلهای درایو موتور دور نگه دارید. محافظ کابلها را در یک نوار ترمینیشن اختصاصی و منفرد داخل پنل کنترل محلی زمین کنید.
