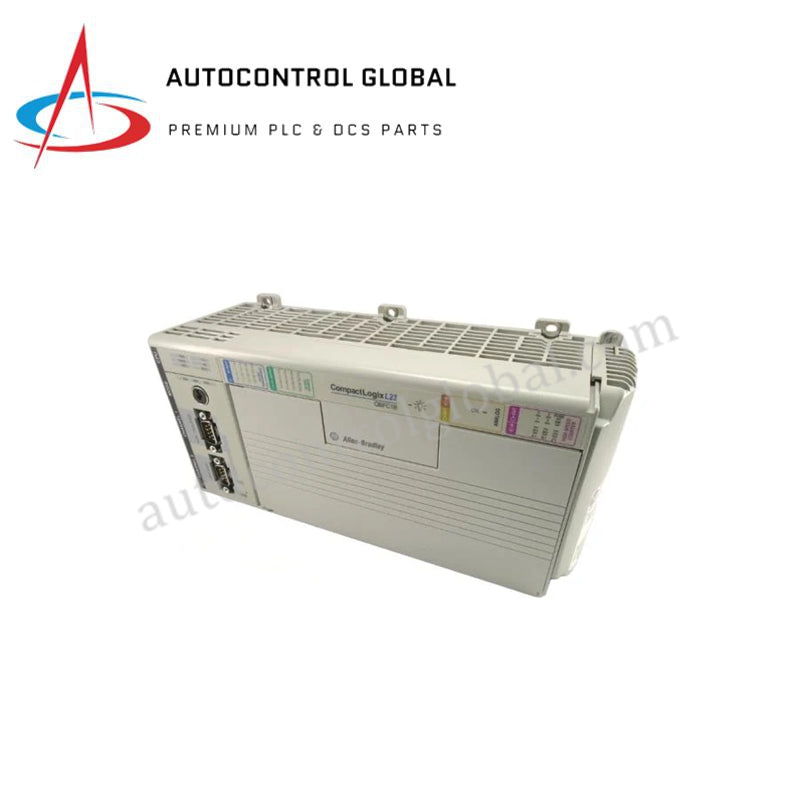

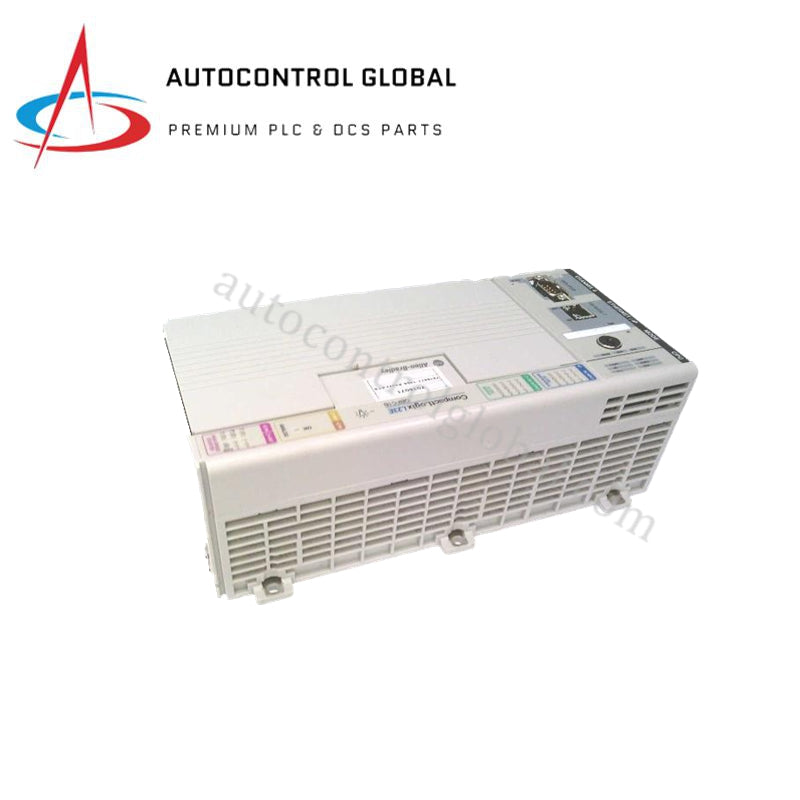

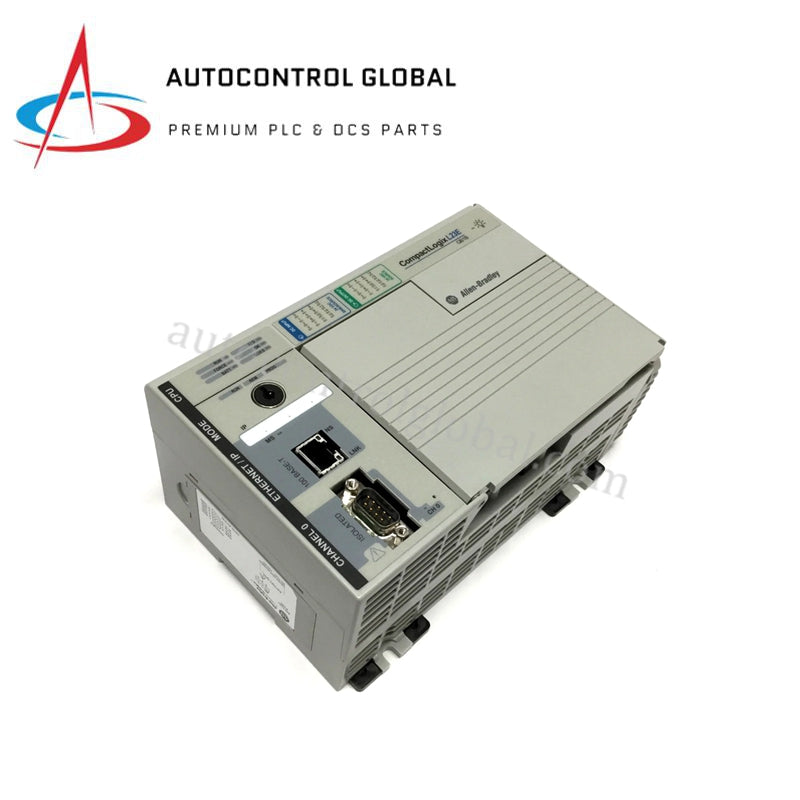

ماژول پردازنده CompactLogix PAC مدل Allen-Bradley 1769-L23-QBFC1B
Manufacturer: Allen Bradley
-
Part Number: 1769-L23-QBFC1B
Condition：New with Original Package
Product Type: پردازندههای مرکزی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
کنترلکننده بستهبندی شده Allen-Bradley 1769-L23-QBFC1B CompactLogix
Allen-Bradley 1769-L23-QBFC1B، که بهعنوان 1769-L23-QBFC1B کنترلکننده بستهبندی شده نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای کنترل یکپارچه ماشین و پردازش مستقیم سیگنال در بستر شبکههای CompactLogix عمل میکند. این سختافزار شامل واحد پردازش مرکزی، منبع تغذیه محلی و زیرمجموعه ورودی/خروجی یکپارچه در یک محفظه فیزیکی واحد است که شبکههای گسسته، آنالوگ و پالس با سرعت بالا را از طریق مسیرهای سختافزاری فیزیکی مدیریت میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-L23-QBFC1B |
| برند | Allen-Bradley |
| ساخت | ایالات متحده آمریکا |
| وزن | 3.75 پوند (1.70 کیلوگرم) |
| ابعاد | 118 × 105 × 140 میلیمتر |
| دمای کاری | 0 درجه سانتیگراد تا 60 درجه سانتیگراد (32 درجه فارنهایت تا 140 درجه فارنهایت) |
| مصرف برق | ورودی منبع تغذیه 24 ولت DC اسمی |
| حافظه کاربر | 512 کیلوبایت |
| ورودیهای گسسته تعبیهشده | 16 کانال، 24 ولت DC سینک/سورس |
| خروجیهای گسسته تعبیهشده | 16 کانال، 24 ولت DC |
| ورودیهای آنالوگ تعبیهشده | 4 کانال، 0-10.5 ولت DC / 0-21 میلیآمپر |
| خروجیهای آنالوگ تعبیهشده | 2 کانال، 0-10.5 ولت DC / 0-21 میلیآمپر |
| ورودیهای شمارنده با سرعت بالا | 4 کانال |
| پورتهای ارتباطی | 2 پورت سریال RS-232 |
| پروتکلهای پشتیبانیشده | DF1، DH-485، ASCII |
| مقاومت در برابر لرزش / شوک | 5g در فرکانس 10-500 هرتز / شوک عملیاتی 30g |
| قابلیت توسعه | حداکثر 2 ماژول 1769 اضافی |
| نوع محفظه | نوع باز |
پیکربندی باس محلی و سازگاری فلش فرمویر
این سختافزار تمام چرخههای اجرای داخلی را با استفاده از فضای ثبتی حافظه کاربر ثابت 512 کیلوبایت مدیریت میکند. بهروزرسانیهای سیستم نیازمند تأیید سازگاری فلش فرمویر برای کامپایل صحیح وظایف منطقی بر روی معماری بکپلین داخلی است. از آنجا که این واحد مسیرهای اجرای یکپارچه را فراهم میکند و از ماژولهای مستقل جداگانه استفاده نمیکند، مقیاسپذیری تراکم ورودی/خروجی محدود به پایه سختافزاری فیزیکی است و اجازه افزودن حداکثر 2 ماژول توسعه محلی 1769 را میدهد. دو کانال سریال RS-232 یکپارچه، سرعت ارتباط باس بکپلین را با تخلیه فریمهای سریال با استفاده از پروتکلهای DF1، DH-485 یا ASCII خام حفظ میکنند بدون اینکه بار اضافی به حلقه اجرای پردازنده مرکزی وارد شود.
سؤالات متداول
س: آیا این کنترلکننده خاص از اتصال مستقیم به شبکه EtherNet/IP پشتیبانی میکند؟
ج: خیر. مدل 1769-L23-QBFC1B دارای پورت اترنت داخلی نیست. تمام عملیات شبکه و نظارت داده باید از طریق دو رابط سریال RS-232 با استفاده از پروتکلهای DF1 یا DH-485 انجام شود. برای اتصال بومی اترنت، باید از نسخه جایگزینی مانند 1769-L23E استفاده کرد.
س: پارامترهای سیمکشی مورد نیاز برای بلوکهای ترمینیشن این واحد بستهبندی شده چیست؟
ج: ترمینیشنهای میدانی نیازمند سیم مسی با درجه حرارت 90 درجه سانتیگراد هستند. هادیهای جامد باید بین 22 تا 14 AWG و سیمهای رشتهای باید در محدوده 22 تا 16 AWG باشند. پیچهای بلوک ترمینال باید با گشتاور دقیق 0.68 نیوتنمتر با استفاده از شماره قطعه جایگزین 1769-RTBN18 سفت شوند.
راهنمای نصب میدانی
- نصب و فاصله ساختاری: مجموعه را بهصورت افقی روی ریل DIN 35 میلیمتری مطابق استاندارد EN 50022 نصب کنید یا آن را با پیچهای ثابت به صفحه پشتی پنل محکم کنید. فضای کافی اطراف قاب نوع باز را حفظ کنید تا جریان هوای محیطی فراهم شده و از تجمع حرارت جلوگیری شود.
- مسیرکشی کابل سریال و کاهش نویز: تمام مسیرهای ارتباطی سریال RS-232 را دور از خطوط برق AC پرقدرت، درایوهای فرکانس متغیر و بارهای القایی عبور دهید. از کابلهای سریال با کیفیت و شیلددار استفاده کنید تا از تداخل الکترومغناطیسی و افت داده جلوگیری شود.
- سیمکشی ترمینالهای ورودی/خروجی: قبل از وارد یا خارج کردن سیمها از بلوک ترمینال، تمام منابع تغذیه میدانی خارجی را جدا کنید. نقطه اتصال زمین ساختاری را به باس زمین با امپدانس پایین متصل کنید تا از مدارهای تبدیل آنالوگ داخلی محافظت شود.
