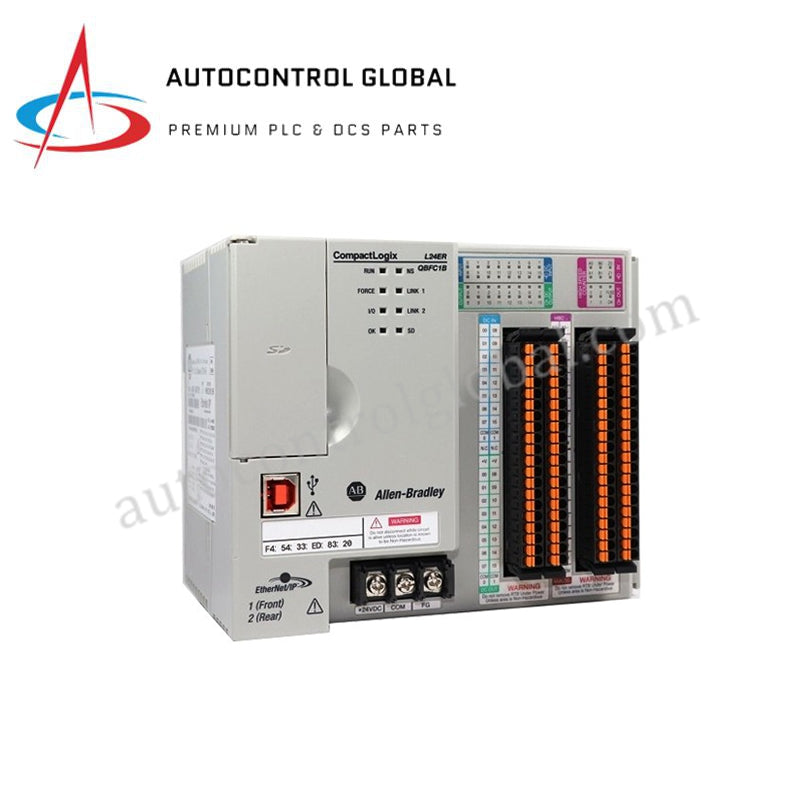

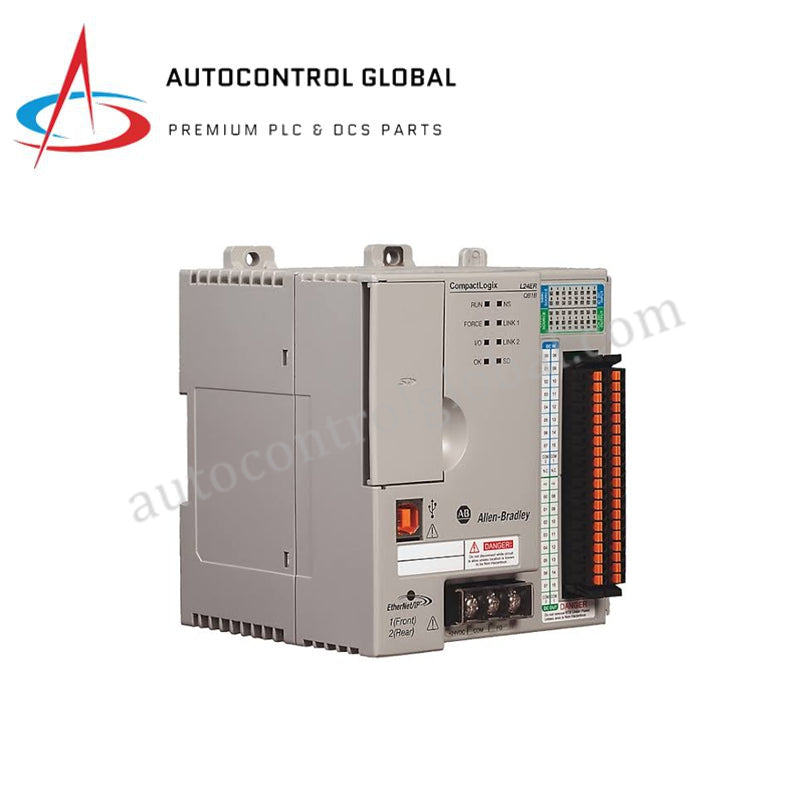

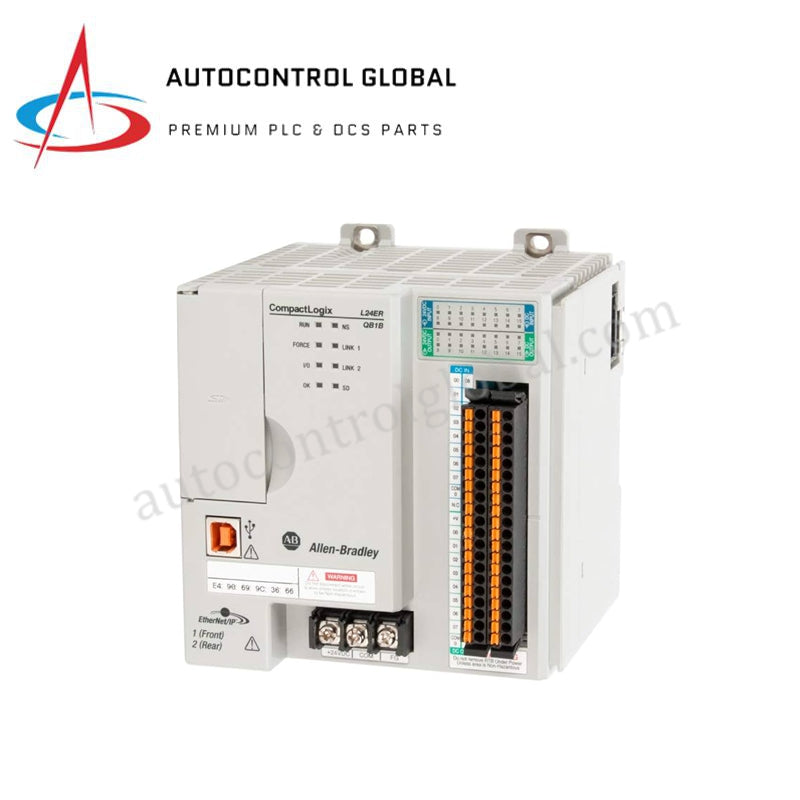

کنترلر CPU تعبیهشده I/O کامپکتلوژیکس Allen-Bradley 1769-L24ER-QB1B
Manufacturer: Allen Bradley
-
Part Number: 1769-L24ER-QB1B
Condition：New with Original Package
Product Type: پردازندههای مرکزی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
کنترلر Allen-Bradley 1769-L24ER-QB1B CompactLogix 5370
پیکربندی شده برای اجرای سیگنالهای گسسته و آنالوگ یکپارچه در شبکههای اتوماسیون CompactLogix 5370، Allen-Bradley 1769-L24ER-QB1B (کنترلر CompactLogix 1769-L24ER-QB1B) اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. مجموعه سختافزاری منطق کنترل را در ۳۲ وظیفه مستقل پردازش میکند، تا ۴ محور حرکت را در شبکههای صنعتی هماهنگ میسازد و کانالهای توسعه محلی را از طریق رابط یکپارچه بکپلین هدایت میکند. دو پورت اترنت یکپارچه پروتکلهای Device Level Ring (DLR) را اجرا میکنند تا در هنگام اختلالات فیزیکی لینک شبکه، تداوم اجرای سیستم حفظ شود.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-L24ER-QB1B |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.91 کیلوگرم |
| ابعاد | ابعاد استاندارد شاسی CompactLogix 5370 |
| دمای کاری | ۰ تا +۶۰ درجه سانتیگراد |
| دمای ذخیرهسازی | -۴۰ تا +۸۵ درجه سانتیگراد |
| مصرف برق | حداکثر ۱۲ W توان تلف شده |
| ولتاژ ورودی برق | منبع تغذیه تعبیه شده ایزوله ۲۴ VDC |
| ظرفیت جریان بکپلین | حداکثر ۱.۰ A در ۵ VDC برای باس توسعه محلی |
| جریان داخلی مصرفی | ۱.۵۴ A در ۵ VDC / ۰.۹۵ A در ۲۴ VDC |
| حافظه کاربر | ۷۵۰ کیلوبایت تا ۱ مگابایت تخصیص برنامه |
| ورودی/خروجی دیجیتال تعبیه شده | ۱۴ ورودی دیجیتال (۲۴ VDC) / ۱۰ خروجی دیجیتال (۲۴ VDC) |
| ورودی/خروجی آنالوگ تعبیه شده | ۲ ورودی آنالوگ (ولتاژ/جریان) / ۲ خروجی آنالوگ |
| ظرفیت توسعه محلی | تا ۴ ماژول 1769 Compact I/O محلی |
| رابطهای شبکه | ۲ پورت اترنت ۱۰/۱۰۰ Mbps / ۱ رابط USB 2.0 |
| محورهای حرکت | تا ۴ محور از طریق CIP Motion روی EtherNet/IP |
| ولتاژ ایزولاسیون | مرز عایقکاری پیوسته ۳۰ V |
| گواهینامهها | CE، UL، CSA، IECEx، ATEX |
مسیریابی شبکه قطعی و مقیاسپذیری چگالی I/O
واحد پردازش از معماری شبکه قطعی EtherNet/IP برای مدیریت مقیاسپذیری چگالی I/O در زمان واقعی همراه با همگامسازی حرکت از طریق CIP Sync استفاده میکند. پیکربندی سختافزاری تعبیه شده، بلوکهای منطق گسسته، حلقههای آنالوگ و مدارهای شمارش با سرعت بالا را در یک بلوک فیزیکی ترکیب میکند که فضای مورد نیاز داخل تابلو برق را محدود میسازد. متغیرهای سیستم با پروفایلهای سازگاری فلش فریمور در نرمافزار Studio 5000 Logix Designer مطابقت دارند و اطمینان میدهند که دادههای برنامه حساس به زمان، سرعت ارتباط باس بکپلین را در هر دو کانال تعبیه شده و ماژولهای توسعه محلی 1769 به صورت پیشبینی شده حفظ میکنند.
سؤالات متداول
س: محدودیتهای دقیق پیکربندی ساختاری برای توسعه کانالهای سختافزاری محلی چیست؟
ج: درایور بکپلین تعبیه شده اجازه توسعه حداکثر ۴ ماژول 1769 Compact I/O محلی را که مستقیماً به سمت راست شاسی کنترلر متصل میشوند، میدهد.
س: کنترلر چگونه به قطع حلقه سختافزاری در پورتهای شبکه پاسخ میدهد؟
ج: پورتهای دوگانه یکپارچه توپولوژی Device Level Ring (DLR) بومی را پیادهسازی میکنند که بهطور خودکار خطای رسانه فیزیکی را تشخیص داده و بستههای استاندارد IP و CIP Motion را در عرض چند میلیثانیه بدون انتقال پردازنده به حالت خطا، مجدداً مسیریابی میکند.
س: چه ورودی برقی برای راهاندازی الکترونیک داخلی و باس بکپلین لازم است؟
ج: سختافزار از منبع ورودی خارجی ایزوله ۲۴ VDC که مستقیماً به ترمینالهای تغذیه تعبیه شده متصل است، تغذیه میشود و تا ۱.۵۴ A در ۵ VDC برای استفاده داخلی میکشد.
راهنمای نصب میدانی
- پیوستگی زمین: اتصال زمین شاسی یکپارچه را مستقیماً به بخش تمیز و بدون رنگ ریل DIN یا پنل پشتی متصل کنید تا تخلیه مناسب نویز الکتریکی حالت مشترک تضمین شود.
- تأیید جریان بکپلین: مجموع نیاز جریان ۵ VDC ماژولهای توسعه محلی انتخاب شده را محاسبه کنید تا اطمینان حاصل شود بار تجمعی از حد ۱.۰ A باس توسعه محلی تجاوز نمیکند.
- مدیریت جریان هوای حرارتی: مجموعه سختافزاری را به صورت افقی نصب کنید و حداقل ۵۰ میلیمتر فضای باز بالاتر و پایینتر از دریچههای خنککننده ماژول فراهم کنید تا خنکسازی همرفت طبیعی تضمین شود.
