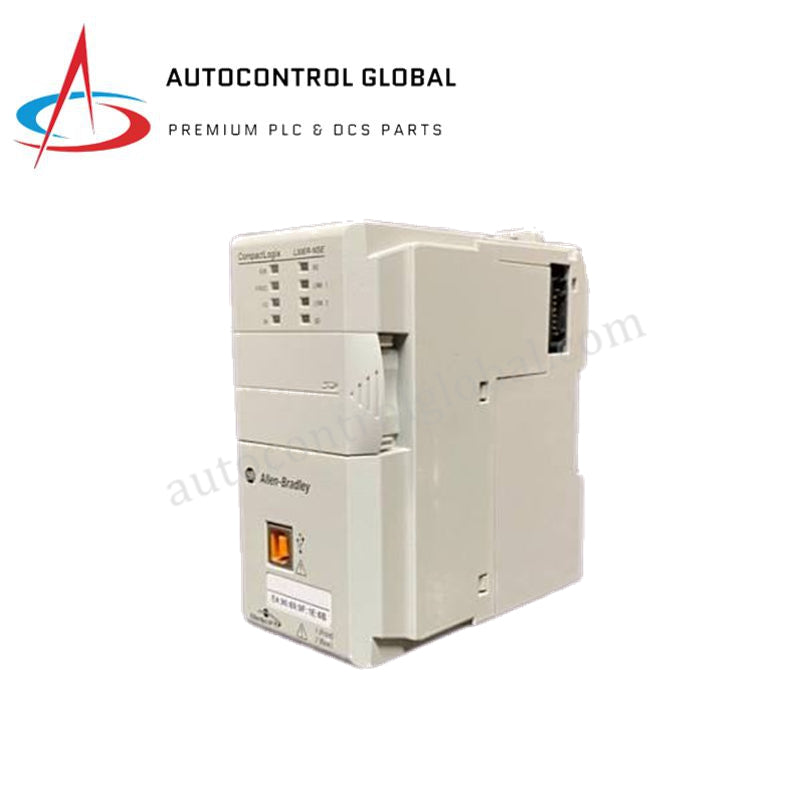

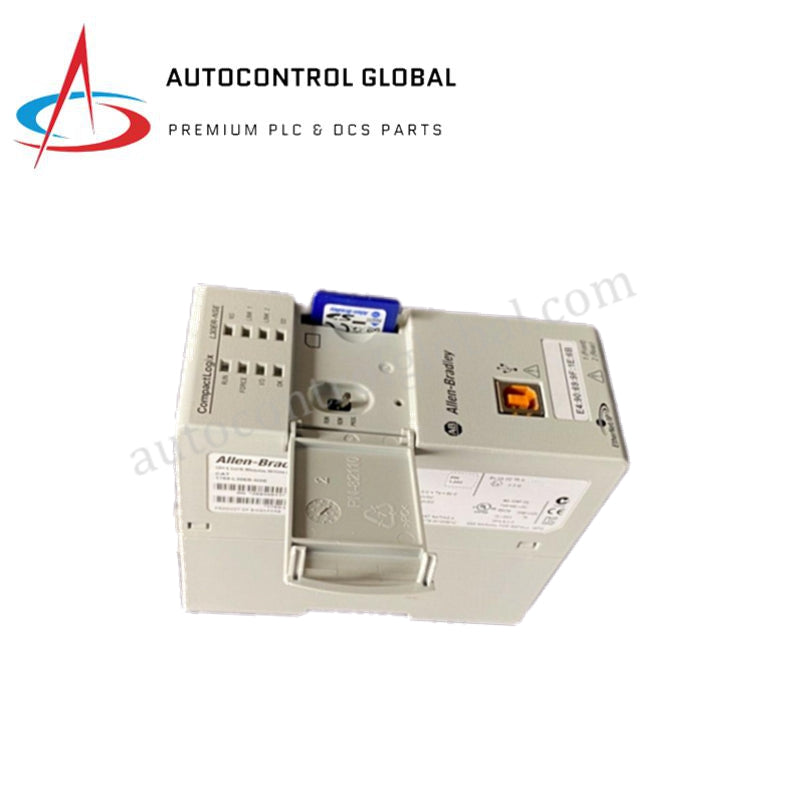

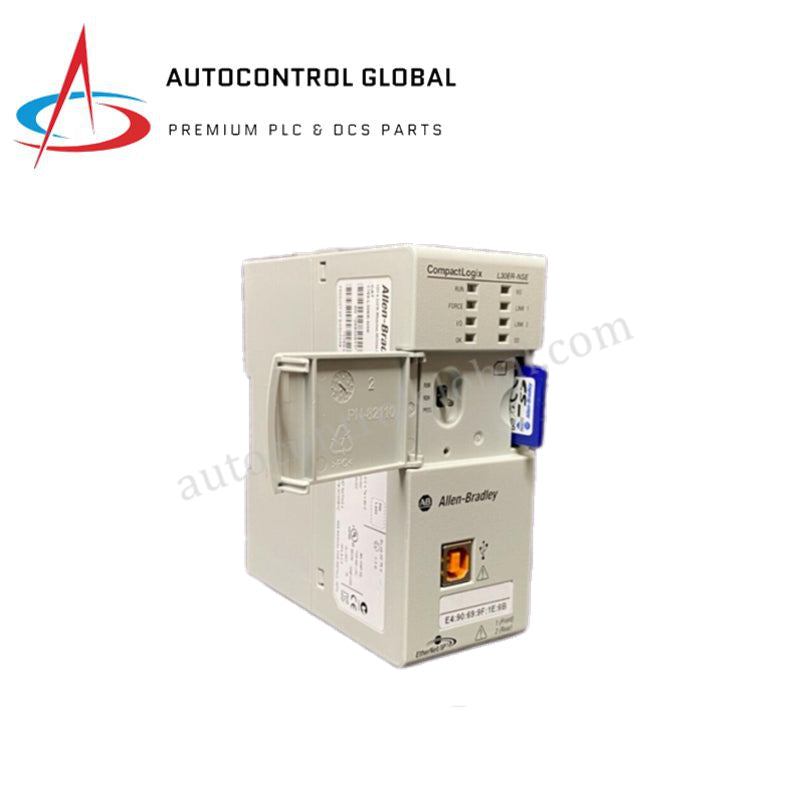

کنترلکننده بستهبندی شده آلن-برادلی 1769-L30ER-NSE 5370 L3
Manufacturer: Allen Bradley
-
Part Number: 1769-L30ER-NSE
Condition：New with Original Package
Product Type: پردازندههای مرکزی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
پردازنده Allen-Bradley 1769-L30ER-NSE CompactLogix 5370 ENet
پردازنده Allen-Bradley 1769-L30ER-NSE که به عنوان ماژول پردازنده 1769-L30ER-NSE نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای کنترل فرآیندهای صنعتی و اجرای امن شبکه در بسترهای شبکه CompactLogix عمل میکند. این واحد با معماری سختافزاری بدون انرژی ذخیره شده (NSE) طراحی شده است که انرژی باقیمانده قطعات را هنگام خاموش شدن به کمتر از ۲۰۰ میکروژول محدود میکند و از ایجاد قوس حرارتی در مسیرهای مدار محلی هنگام پردازش آرایههای داده از طریق کانالهای فیزیکی یکپارچه جلوگیری میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-L30ER-NSE |
| برند | Allen-Bradley |
| مبدا | تأمین شده از کارخانه استاندارد |
| وزن | ۰.۵ کیلوگرم (۱.۱۰ پوند) |
| ابعاد | ۱۱۸ × ۸۷ × ۸۷ میلیمتر |
| دمای کاری | ۰ درجه سانتیگراد تا ۶۰ درجه سانتیگراد |
| مصرف برق | ۸۰۰ میلیآمپر در جریان ۵ ولت DC بکپلین |
| حافظه کاربر | ۱ مگابایت |
| پورتهای EtherNet/IP | ۲ عدد ۱۰/۱۰۰ مگابیت بر ثانیه (سوئیچ یکپارچه، قابلیت Device Level Ring) |
| گرههای EtherNet/IP | حداکثر ۱۶ گره |
| گسترش ورودی/خروجی محلی | پشتیبانی از حداکثر ۸ ماژول ۱۷۶۹ محلی (حداکثر ۳ بانک گسترش) |
| رابط USB | ۱ پورت نوع B برای برنامهریزی و پیکربندی |
| شکاف کارت حافظه | پشتیبانی از کارت Secure Digital (SD) تا ۲ گیگابایت |
| ساعت زمان واقعی (RTC) | فاقد سوپرخازن (نیاز به منبع زمان خارجی یا باتری پشتیبان) |
| نوع محفظه | نوع باز |
شبکههای تعیینکننده Profinet / EtherNet/IP و مقیاسپذیری چگالی ورودی/خروجی
کنترلکننده مرکزی دارای دو پورت EtherNet/IP با عملکرد سوئیچینگ تعبیه شده است که از توپولوژیهای Device Level Ring (DLR) پشتیبانی میکند تا در صورت بروز خرابی در لینک رسانه، سرعت ارتباط باس بکپلین بدون وقفه حفظ شود. مقیاسپذیری چگالی ورودی/خروجی محلی امکان اتصال حداکثر ۸ ماژول گسترش را مستقیماً روی ساختار ریل شاسی محلی فراهم میکند. از آنجا که سختافزار از پروفایل فیزیکی NSE استفاده میکند، مجموعه سوپرخازن داخلی استاندارد را حذف کرده است؛ طراحان چیدمان سیستم باید سازگاری فلش فرمور را بررسی کرده و حلقههای همگامسازی پروتکل زمان شبکه خارجی را برای حفظ پایداری ساعت زمان واقعی در سراسر شبکه اتوماسیون تعیینکننده به کار گیرند.
سؤالات متداول
س: آیا این نسخه NSE از محورهای حرکت هماهنگ CIP از طریق پورتهای EtherNet/IP پشتیبانی میکند؟
ج: خیر. مدل 1769-L30ER-NSE قابلیتهای موتور حرکت یکپارچه را ندارد. برنامههایی که نیاز به کنترل هماهنگ چند محوره دارند باید از واحدهای پردازشی دارای قابلیت حرکت مانند ماژول 1769-L30ERM استفاده کنند.
س: نبود سوپرخازن چگونه بر حفظ حافظه کنترلکننده در زمان قطعی برق تأثیر میگذارد؟
ج: این واحد بر معماری حافظه فلش غیر فرار متکی است تا کد برنامه را هنگام قطع برق ذخیره کند. با این حال، ثبات ساعت زمان واقعی در دورههای طولانی خاموشی از دست میرود مگر اینکه به ساعت اصلی شبکه خارجی یا باتری سختافزاری خارجی متصل باشد.
راهنمای نصب میدانی
- رابط ریل شاسی و قفلگذاری: پردازنده را روی ریل DIN 35 میلیمتری مطابق استاندارد EN 50022 قرار دهید یا از طریق سوراخهای نصب مستقیم پنل آن را محکم کنید. ماژول ورودی/خروجی ۱۷۶۹ مجاور را در کنار مسیر قفل قرار داده و اهرمهای بالایی و پایینی باس را برای ایجاد اتصال مطمئن مسیر باس بکپلین فعال کنید.
- زیرساخت شبکه و جداسازی: کابلهای صنعتی محافظدار دسته ۵e را به رابطهای RJ45 EtherNet/IP وارد کنید. تمام زیرساختهای ارتباطی را از سیمهای برق AC پرقدرت، سیمهای موتور درایو فرکانس متغیر و بارهای القایی سوئیچینگ جدا نگه دارید تا از تداخل نویز صنعتی جلوگیری شود.
- محدودیتهای منبع تغذیه و فاصله: اطمینان حاصل کنید که منبع تغذیه اصلی سیستم در محدوده قوانین فاصله ماژول قرار دارد و ریل ۵ ولت DC محلی در جریان کامل ۸۰۰ میلیآمپر پردازنده از حد مجاز افت نمیکند.
