ALR121-S53 یاکوگا CENTUM VP سری برگه دادهها و دفترچه راهنمای فنی
Manufacturer: Yokogawa
-
Part Number: ALR121-S53
Condition：New with Original Package
Product Type: ماژولهای ارتباط سریال
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

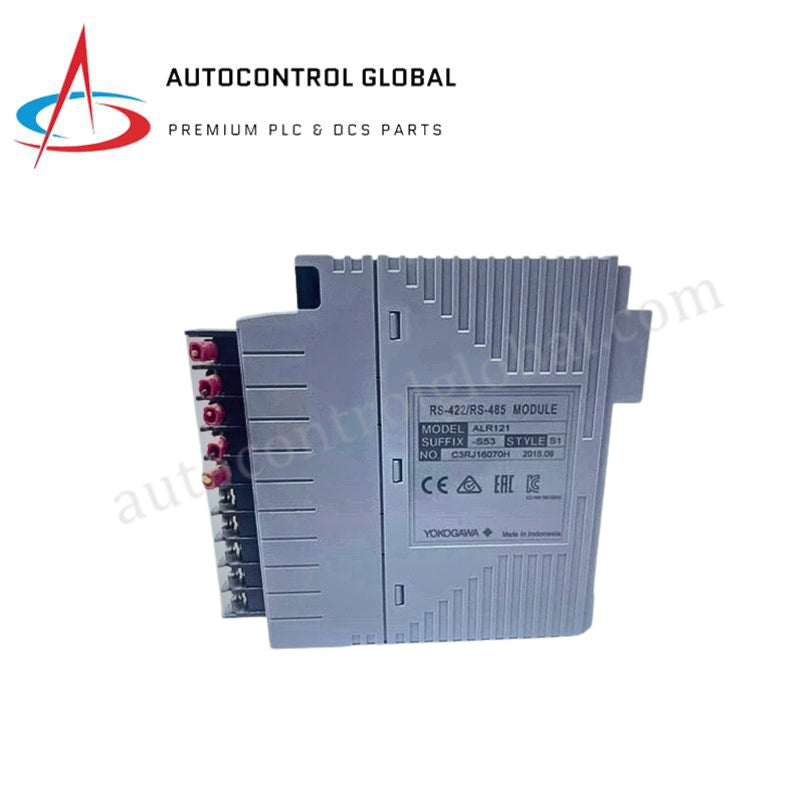

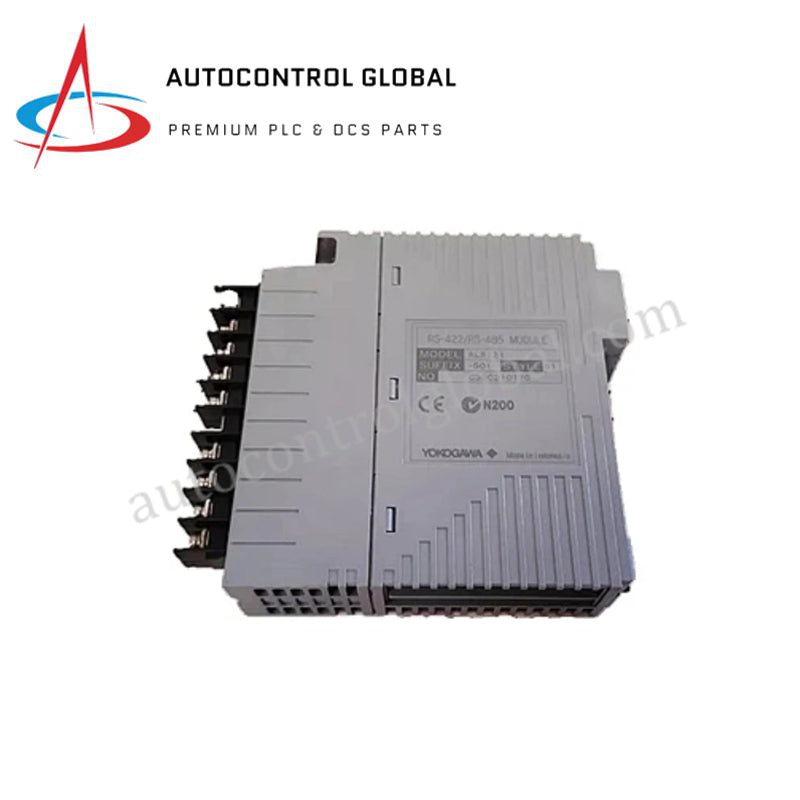

ماژول Yokogawa ALR121-S53 CENTUM VP
Yokogawa ALR121-S53، که به عنوان ماژول ارتباط سریال ALR121 نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای انتقال دادههای سریال در شبکههای CENTUM VP / CS 3000 عمل میکند.
تجزیه پسوند و ماتریس مدل
- مدل پایه: ALR121 (ماژول ارتباط سریال، ۲ پورت، لایه فیزیکی RS-422/RS-485)
- نوع پسوند (-S): اجرای نوع استاندارد
- حفاظت انفجار (5): بدون مدار حفاظت انفجار
- شاخص بازنگری (3): پیکربندی خاص کانکتور و طرح اجرای فرمور
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | ALR121-S53 |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | ۰.۳۴ کیلوگرم |
| ابعاد | ابعاد استاندارد شکاف باس ER |
| دمای کاری | منفی ۲۰ تا مثبت ۷۰ درجه سانتیگراد |
| مصرف برق | مصرف جریان ۰.۵ آمپر در ریلهای منطق داخلی |
| کانالهای سریال | ۲ پورت سختافزاری مستقل |
| رابط لایه فیزیکی | RS-422 / RS-485 (ساختار تعادل ۴ سیمه) |
| پروتکلهای بومی | عملکرد ارتباطی برده Modbus، ارتباط زیرسیستم |
| سپر ساختاری | حائل کامل EMI یکپارچه (فویل + توری همراستا) |
| حائل ایزولاسیون | عایق گالوانیکی بین ترمینالهای سیمکشی میدانی و باس سیستم |
| دمای ذخیرهسازی | منفی ۲۰ تا مثبت ۷۰ درجه سانتیگراد |
| مقاومت در برابر رطوبت | ۱۰٪ تا ۹۰٪ رطوبت نسبی، بدون تراکم |
پروتکل حلقه ۴-۲۰ میلیآمپر HART و اتصال دادههای زیرسیستم
ALR121-S53 مسیرهای همگامسازی داده با چگالی بالا را مدیریت میکند و به عنوان رابط حیاتی که شبکههای دستگاه خارجی را به چارچوب اصلی DCS متصل میکند، عمل میکند. این ماژول با معماریهای پروتکل حلقه ۴-۲۰ میلیآمپر HART همکاری میکند و پرچمهای ارتباط متغیر دیجیتال را از کانالهای ابزارهای راه دور مدیریت میکند. طراحی دو پورته از خطوط فیزیکی مستقل استفاده میکند تا پارامترهای ایزولاسیون کانال به کانال را تضمین کند، که از ایجاد حلقههای زمین میدانی و ایجاد فریمهای خطا در محاسبات فرآیند جلوگیری میکند. الگوریتمهای جبران اتصال سرد (CJC) متغیرهای نرمافزاری را به نرمی در سراسر لینک زیرسیستم مدیریت میکنند و توازن ساختاری با پیکربندیهای برده Modbus را حفظ میکنند بدون اینکه وضوح سیگنال کاهش یابد.
سؤالات متداول
س: آیا ماژول ALR121-S53 میتواند عملیات تعویض داغ (hot-swap) را روی باس فعال یک گره CENTUM انجام دهد؟
ج: بله، سختافزار اجازه استخراج و وارد کردن زنده در شکاف I/O فعال را میدهد. با این حال، تعویض فیزیکی ماژول بلافاصله حلقههای ارتباط برده Modbus فعال در هر دو پورت را قطع میکند و نیاز به دستورهای پاکسازی دستی وضعیت لینک داده در کنترلر اصلی برای بازیابی عملکرد دارد.
س: کنترلر داخلی چگونه جداسازی الکتریکی پورتهای پیکربندی شده برای عملیات RS-422 و RS-485 را مدیریت میکند؟
ج: انتقال حالت از طریق نگاشت رجیستر داخلی تعیین میشود. هر پورت سختافزاری مستقل از ترانسیورهای اختصاصی استفاده میکند که از طریق صفحات عایق گالوانیکی متصل شدهاند و تضمین میکنند که پالسهای نویز روی خط شبکه RS-485 به مسیر داده سریال مجاور منتقل نشوند.
راهنمای نصب میدانی
- نصب و نگهداری ماژول: کارت را در شکاف مشخص شده در مجموعه قفسه کارت CENTUM تا قفل شدن کامل کانکتور جلو وارد کنید. پیچهای نگهدارنده یکپارچه را محکم کنید تا مسیرهای زمین الکتریکی محکم تضمین شود.
- پروتکلهای اتصال زمین سپر: کابلهای شبکه سریال خارجی را با اتصالات کامل سپر EMI خاتمه دهید. توری فلزی بیرونی باید مستقیماً به براکت زمین پنل مارشالینگ متصل شود تا تخلیه جریان گذرای کمامپدانس تضمین شود.
- محدودیتهای جداسازی چیدمان سیمکشی: همه سیمهای ارتباطی RS-422/RS-485 را حداقل ۳۰۰ میلیمتر از خطوط برق AC پرقدرت، خطوط برق اصلی یا خروجیهای درایو القایی دور نگه دارید تا القای فرکانس بالا سرکوب شود.
- تخصیص مقاومت ترمینال: برای خطوط طولانی نزدیک به حداکثر فاصله فیزیکی، یک مقاومت ترمینال خارجی ۱۲۰ اهم فیلم کربنی را در جفتهای تفاضلی RX/TX نصب کنید تا از خطاهای بازتاب سیگنال جلوگیری شود.
