ماژول ورودی آنالوگ AMM22M Yokogawa | موجودی جدید و اصل
Manufacturer: Yokogawa
-
Part Number: AMM22M
Condition：New with Original Package
Product Type: ماژولهای ورودی آنالوگ
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

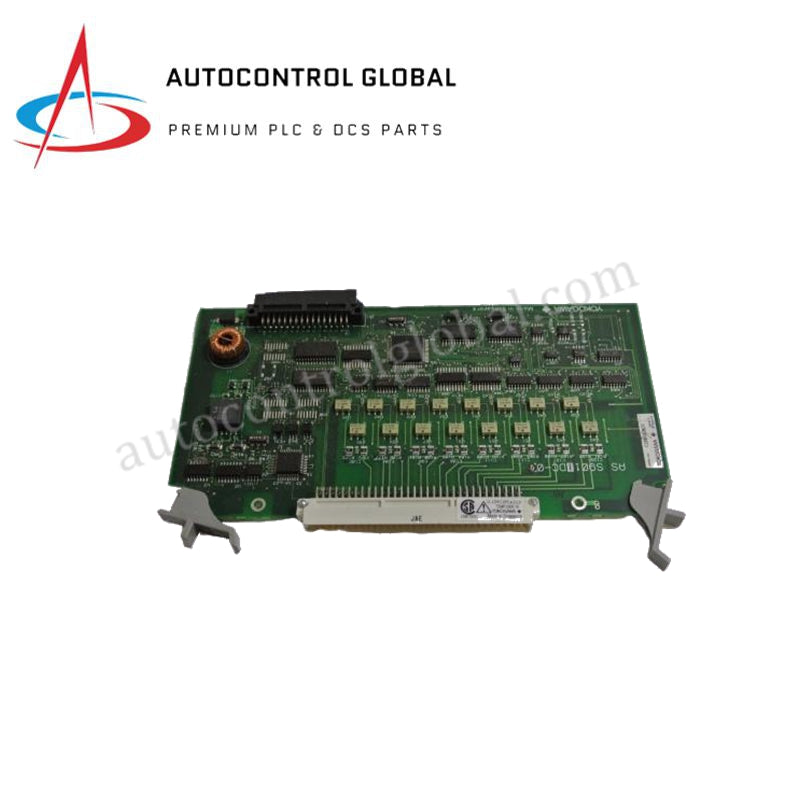

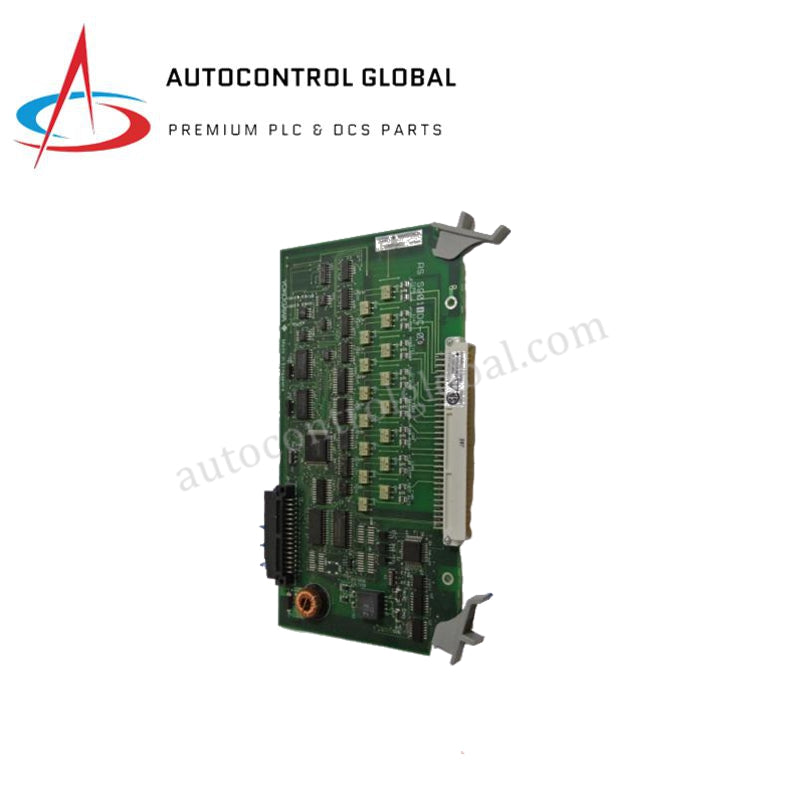

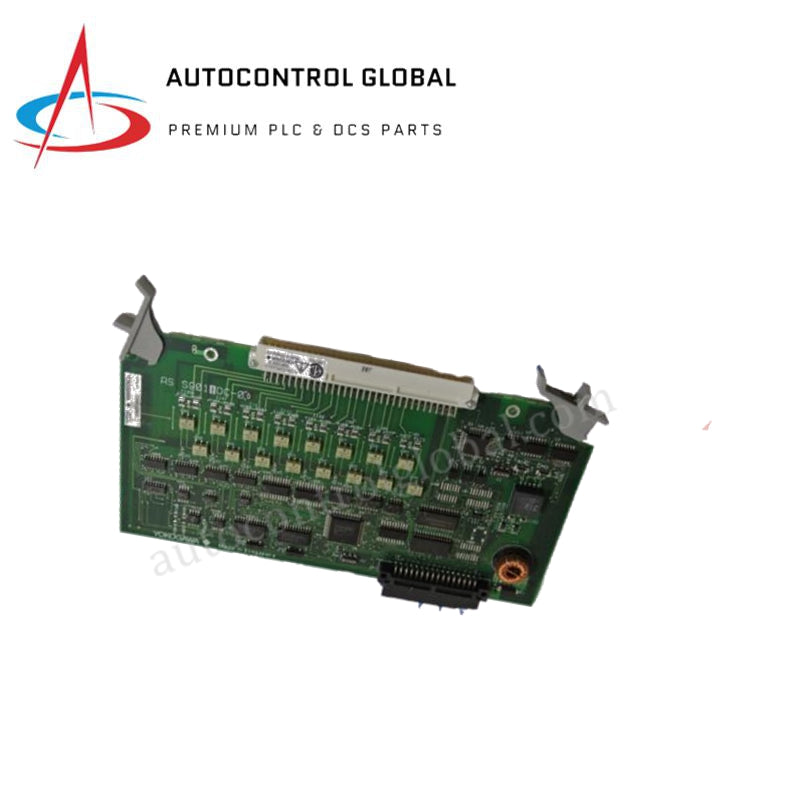

ماژول ورودی آنالوگ Yokogawa AMM22M
Yokogawa AMM22M به عنوان ماژول ورودی آنالوگ اصلی AMM22M استفاده میشود که برای انجام جمعآوری سیگنال جریان چندکاناله در پلتفرمهای CENTUM VP، ProSafe-RS و FIO کاربرد دارد. این سختافزار به عنوان یک رابط پردازش با چگالی بالا عمل میکند که به طور فعال اندازهگیریهای آنالوگ خام را از فرستندههای متصل شده دریافت میکند و جریانها و ولتاژهای فیزیکی را به مقادیر دیجیتالی دقیق برای شبکههای کنترل توزیع شده بالادستی تبدیل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
| مدل | AMM22M |
| برند | Yokogawa |
| ساخت | ژاپن |
| وزن | 0.4 کیلوگرم |
| ابعاد | 107.5 × 32.8 × 130 میلیمتر |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| مصرف برق | 24 ولت DC از طریق واحد پایه FIO |
| کانالها | 16 کانال ورودی آنالوگ |
| نوع سیگنال | 4-20 میلیآمپر DC (جریان)، 1-5 ولت DC (ولتاژ) |
| رزولوشن | 12-16 بیت (بسته به پیکربندی) |
| دقت | ±0.1٪ از بازه |
| امپدانس ورودی | 250 اهم (برای ورودیهای جریان) |
| رطوبت | 5-95٪ بدون تراکم |
ویژگیهای کنترل فرآیند و ابزار دقیق DCS
این کارت پردازش، پارامترهای جداسازی قوی کانال به کانال را همراه با جداسازی گالوانیکی سمت سیستم برای محافظت از منطق میکروپروسسور داخلی در برابر گذراهای ولتاژ بالا در میدان فراهم میکند. ماژول عملیات تبدیل آنالوگ موازی را با تشخیصهای یکپارچه انجام میدهد که به طور مداوم حلقهها را برای وضعیت مدار باز، اتصال کوتاه موضعی و محدودیتهای نظارت بر دامنه سیگنال کنترل میکند. هنگامی که در یک ساختار باس افزونه قرار میگیرد، همگامسازی سریع جمعآوری دادهها را انجام میدهد تا اطمینان حاصل شود که تبادل خطای بدون نقص در هنگام سوئیچینگ بدون اختلال در آرایههای متغیر فرآیند کلی انجام میشود.
سؤالات متداول
س: سختافزار چگونه به عملیات تعویض داغ آنلاین پاسخ میدهد؟
ج: هندسه پینهای بَکپلین فیزیکی به گونهای طراحی شده است که خطوط سیگنال را به صورت متوالی ایزوله کند. کارت اجازه میدهد تعویض داغ (خارج و وارد کردن) در حالی که واحد پایه FIO فعال است انجام شود، بدون اینکه افت توان یا کاهش کیفیت دادهها در گرههای ورودی/خروجی مجاور رخ دهد.
س: چه مکانیزمهایی انتخاب بین ورودیهای جریان و ورودیهای ولتاژ را مدیریت میکنند؟
ج: پیکربندی تنظیم سیگنال، رزولوشن عملکردی و مقیاسبندی ورودی را تعیین میکند. امپدانس ورودی به عنوان بار اسمی 250 اهم در حالت جریان عمل میکند و افت ولتاژ را به دقت روی مقاومتهای داخلی دقیق ایجاد میکند.
س: آیا این ماژول میتواند در معماری ایمنی ابزار دقیق کار کند؟
ج: بله، هنگامی که همراه با پلتفرم ProSafe-RS استفاده شود، ماژول مطابق با گواهیهای سطح یکپارچگی ایمنی (SIL) است و تشخیصهای داخلی آن قادر به انجام وظایف نظارت حلقههای ایمنی بحرانی میباشد.
راهنمای نصب در محل
- نصب ماژول: ماژول را به صورت عمودی در شکاف اختصاص داده شده واحد پایه FIO قرار دهید و نیروی یکنواختی اعمال کنید تا کلیپهای مکانیکی یکپارچه به طور کامل به چارچوب شاسی قفل شوند.
- زمین حفاظتی: تمام شیلدهای جفتپیچیده ابزار را فقط در نوار زمین مرکزی پنل مارشالینگ متصل کنید. از اتصال هر دو طرف شیلد کابل به زمین خودداری کنید تا از ایجاد نویز حلقه زمین چرخشی که باعث اختلال در رجیسترهای تبدیل 12-16 بیت میشود جلوگیری شود.
- جداسازی هادیها: تمام خطوط 4-20 میلیآمپر DC و 1-5 ولت DC را حداقل 50 میلیمتر از مدارهای القایی پرقدرت یا خطوط موتور سهفاز در داخل سینی کابل دور نگه دارید.
- رعایت شرایط محیطی: اطمینان حاصل کنید که کابینت محلی دارای تهویه مناسب است تا دمای محلی از حد بالای 60 درجه سانتیگراد تجاوز نکند.
