ماژول ورودی آنالوگ | IC200ALG320K جنرال الکتریک فانوک VersaMax
Manufacturer: GE Fanuc
-
Part Number: IC200ALG320K
Condition：New with Original Package
Product Type: ماژولهای ورودی آنالوگ
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

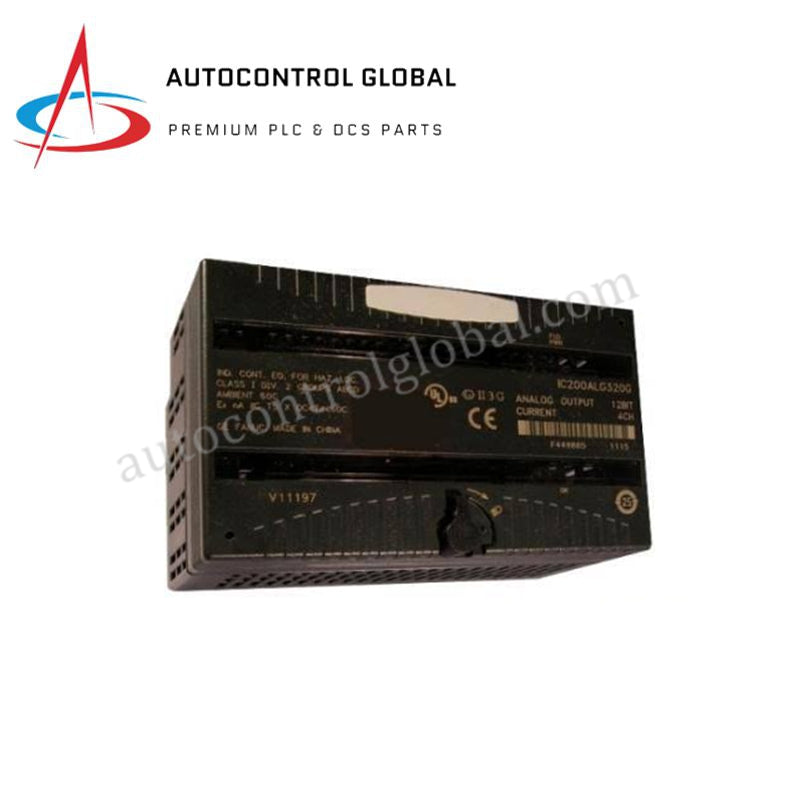

ماژول ورودی آنالوگ GE Fanuc IC200ALG320K VersaMax
GE Fanuc IC200ALG320K که با عنوان ماژول ورودی آنالوگ IC200ALG320 نیز فهرست میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای دریافت سیگنالهای آنالوگ در پلتفرمهای PLC VersaMax عمل میکند. این دستگاه ورودیهای فیزیکی ولتاژ (0-10 VDC) و جریان (4-20 mA DC) را به مقادیر دیجیتال 12 بیتی برای اجرای بلادرنگ سیستم کنترل تبدیل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC200ALG320K |
| برند | GE Fanuc / Emerson |
| مبدأ | چین |
| وزن | 0.28 کیلوگرم (0.63 پوند) |
| ابعاد | 120 میلیمتر x 90 میلیمتر x 40 میلیمتر |
| دمای کاری | 0 درجه سانتیگراد تا +60 درجه سانتیگراد |
| مصرف توان | ~50 میلیآمپر در 5 VDC (از بکپلین) |
| کانالها | 4 ورودی آنالوگ |
| محدوده سیگنال (ولتاژ) | 0–10 V DC |
| محدوده سیگنال (جریان) | 4–20 mA DC |
| تفکیکپذیری | 12 بیتی |
| دقت | +/-0.1% از بازه |
| امپدانس ورودی | ولتاژ: >=100 کیلواهم، جریان: 250 اهم |
| نرخ بهروزرسانی | <=10 میلیثانیه |
| ایزولاسیون | ایزولاسیون کانالبهکانال و باس |
| نحوه نصب | ریل DIN یا نصب روی پنل |
سرعت ارتباط باس بکپلین و یکپارچهسازی شبکه
این ماژول مستقیماً با باس بکپلین VersaMax ارتباط برقرار میکند تا اجرای قطعی چرخه و انتقال داده با سرعت بالا به CPU تضمین شود. سازگاری استاندارد فلش فریمور، چرخههای اسکن همگام و یکپارچهسازی فوری سیستم را بدون sacrificing ایزولاسیون گالوانیکی کانالبهکانال تضمین میکند.
سؤالات متداول
س: ماژول چگونه سیگنالها را برای حلقههای جریان در مقایسه با ورودیهای ولتاژ آمادهسازی میکند؟
پ: سختافزار سیگنالها را از مسیرهای اختصاصی ترمینیشن ورودی عبور میدهد و برای حلقههای جریان 4-20 mA از شبکه امپدانس داخلی 250 اهم و برای محدودههای ولتاژ 0-10 VDC از مسیر با امپدانس بالا (>=100 کیلواهم) استفاده میکند.
س: آیا این ماژول در زمان فعال بودن CPU از قابلیت تعویض گرم پشتیبانی میکند؟
پ: قرار دادن یا خارج کردن ماژول در حالت روشن بودن برق، اکیداً ممنوع است؛ مگر اینکه پایه حامل طبق دستورالعملهای ایمنی مشخص برای تعویض گرم پیکربندی شده باشد. خارج کردن نادرست ماژول ارتباط باس بکپلین را مختل کرده و ممکن است باعث خطای CPU شود.
س: منبع تغذیه منطق داخلی ماژول چیست؟
پ: ماژول توان موردنیاز منطق عملیاتی را مستقیماً از ریل بکپلین VersaMax با ولتاژ 5 VDC (مصرف جریان ~50 میلیآمپر) دریافت میکند.
دستورالعملهای نصب در محل
- ماژول را روی ریلهای استاندارد DIN با عرض 35 میلیمتر یا صفحات پایه نصب مستقیم روی پنل محکم کنید و از چفتشدن صحیح فیزیکی آن با حامل VersaMax اطمینان حاصل کنید.
- تمام حلقههای جریان 4-20 mA و کابلهای ولتاژ 0-10 VDC را در کابلهای زوجتابیده شیلددار عبور دهید و آنها را از مجاری برق فشارقوی بهصورت فیزیکی جدا کنید.
- برای کاهش نویز الکترومغناطیسی و جلوگیری از ایجاد حلقههای زمین، شیلد کابل سیگنال را در ترمینال اتصال زمین تکنقطهای در ورودی کابینت متصل کنید.
- دمای محیط کار را بین 0 درجه سانتیگراد و +60 درجه سانتیگراد و رطوبت نسبی غیرچگالشی را کمتر از 95% نگه دارید.
