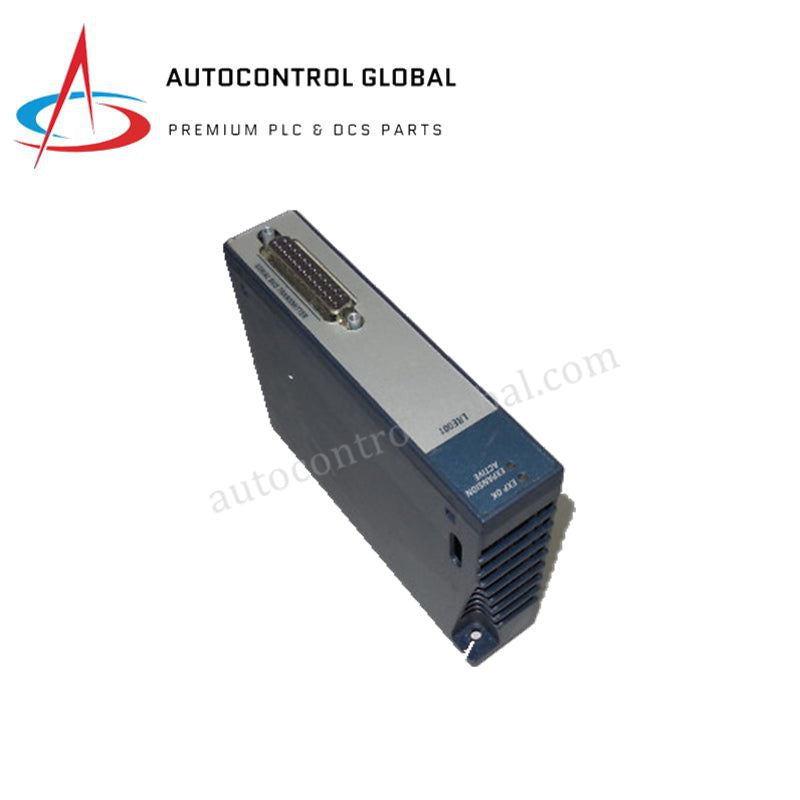

ماژول فرستنده باس GE Fanuc IC695LRE001C سریال RX3i
Manufacturer: GE Fanuc
-
Part Number: IC695LRE001C
Condition：New with Original Package
Product Type: ماژولهای فرستندهٔ گذرگاه سریالی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول فرستنده باس سریال GE Fanuc IC695LRE001C برای PACSystems RX3i
GE Fanuc IC695LRE001C که با نام IC695LRE001 نیز در کاتالوگ ثبت شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای توسعه بکپلین رک انبساطی و پردازش لینک سیگنال سریال افزونه در پلتفرمهای PACSystems RX3i عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC695LRE001C |
| برند | GE Fanuc |
| مبدا | ایالات متحده آمریکا |
| وزن | ۲ کیلوگرم (۴٫۴ پوند) |
| ابعاد | ماژول استاندارد تکاسلاتی RX3i |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد |
| دمای نگهداری | ۴۰- تا ۸۵ درجه سانتیگراد |
| مصرف برق | ~۱٫۰ آمپر در ۳٫۳ ولت جریان مستقیم |
| نرخ انتقال داده | تا ۱ گیگابیتبرثانیه (فیبر) / ۵۰۰ کیلوبیتبرثانیه (سریال) |
| نوع کانکتور | کانکتورهای فیبر نوری نوع ST / رابطهای سریال RS-232 |
| نوع کابل فیبر | فیبر چندحالته، ۶۲٫۵/۱۲۵ میکرومتر |
| حداکثر فاصله فیبر | تا ۲ کیلومتر |
| حداکثر طول کابل سریال | تا ۵۰ فوت (RS-232) / تا ۷۰۰ فوت (کابل توسعه ریموت) |
| رطوبت نسبی | ۵٪ تا ۹۵٪، بدون میعان |
| ایزولاسیون الکتریکی | ایزولاسیون نوری بین کانالهای فیبر |
ارتباط باس بکپلین و همگامسازی میانافزار
این ماژول مستقیماً با باس بکپلین یونیورسال PACSystems RX3i ارتباط برقرار میکند و انتقال داده پرسرعت به بیسپلیتهای توسعه ریموت را با کمترین تأخیر انتشار انجام میدهد. روالهای فلش میانافزارِ یکپارچه، بررسی وضعیت لینک را مدیریت کرده و تبادل قطعی داده را در سراسر باس توسعه حفظ میکنند. هنگامی که ماژول با دو مسیر فیبر نوری پیکربندی شود، منطق داخلی در صورت قطع سیگنال، بهطور خودکار بین کانالهای ارتباطی اصلی و ثانویه جابهجا میشود و همگامسازی کامل بکپلین CPU را بدون از دست رفتن چرخههای فریم حفظ میکند.
سؤالات متداول
س: آیا ماژول IC695LRE001C از تعویض گرم هنگام کار فعال بکپلین پشتیبانی میکند؟
پ: خیر، این ماژول از تعویض گرم پشتیبانی نمیکند. اپراتورها باید پیش از نصب یا خارج کردن سختافزار از اسلات بکپلین، منبع تغذیه رک RX3i را کاملاً بیبرق کنند.
س: برای راهاندازیهای افزونه فیبر نوری در فواصل طولانی، به چه اجزای کابلکشی فیزیکی نیاز است؟
پ: دو درگاه فیبر به کابلهای فیبر چندحالته با مشخصات هسته ۶۲٫۵/۱۲۵ میکرومتر نیاز دارند که به کانکتورهای استاندارد نوع ST مجهز شده باشند و از مسیرهای نقطهبهنقطه تا ۲ کیلومتر پشتیبانی کنند.
س: سختافزار چگونه خطاهای ارتباطی کانال و جابهجایی مسیر را اعلام میکند؟
پ: نشانگرهای LED تشخیصی روی برد که در پنل جلویی قرار دارند، بازخورد دیداری لحظهای درباره وضعیت لینک باس، فعالیت درگاه و وضعیت مسیر افزونه فعال ارائه میکنند.
