کارت ارتباطی | GE DS200TCQCG1BFE مارک V
Manufacturer: GE Fanuc
-
Part Number: DS200TCQCG1BFE
Condition：New with Original Package
Product Type: ماژولهای ارتباطی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

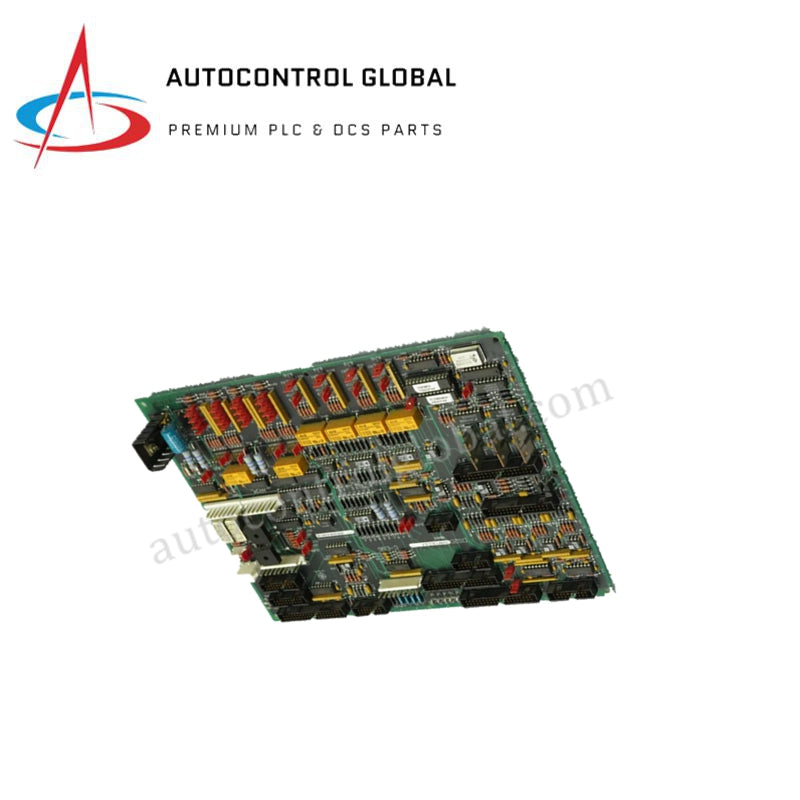

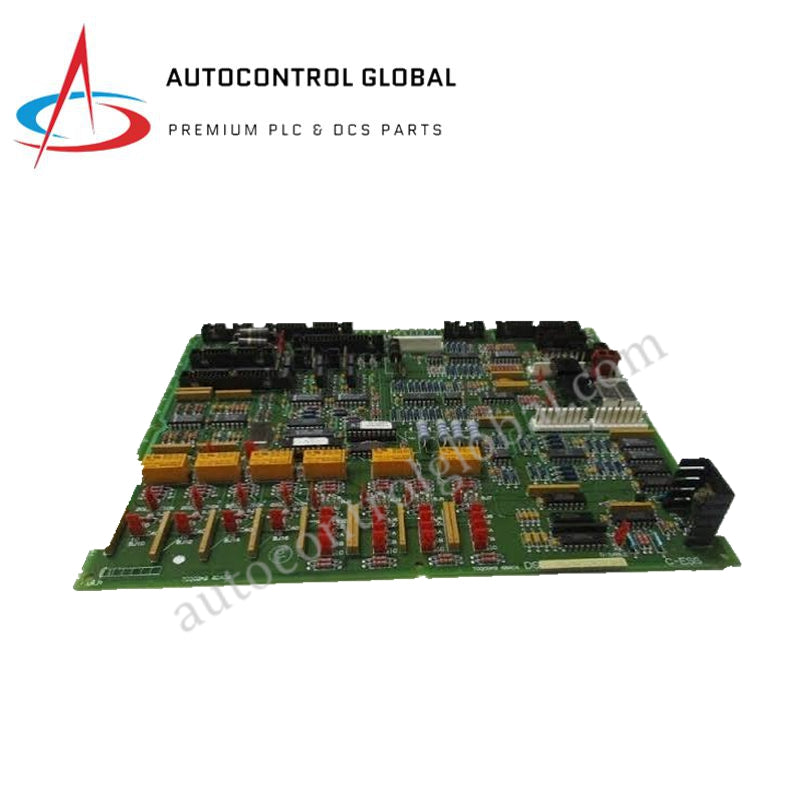

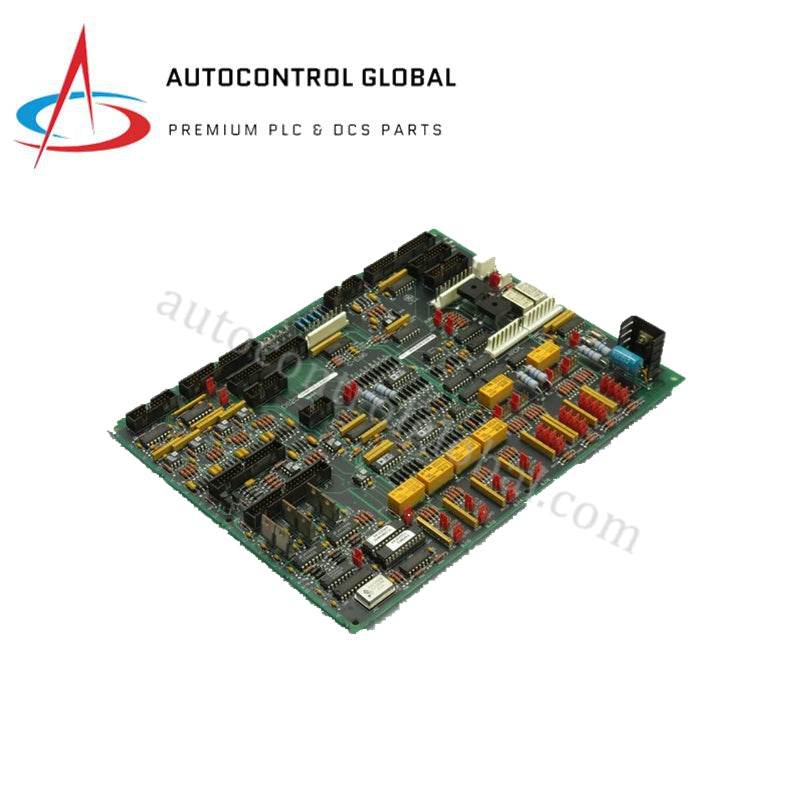

برد ارتباطی چهارگانه GE DS200TCQCG1BFE Mark V Speedtronic
GE DS200TCQCG1BFE که با نام DS200TCQC، یعنی برد ارتباطی چهارگانه، نیز فهرست شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای مسیریابی سیگنال، همگامسازی ارتباطات و تبادل دادههای جانبی در پلتفرمهای Speedtronic Mark V عمل میکند.
تفکیک پسوند و ماتریس مدل
| مدل پایه | شناسه برد | بازنگری عملکردی | بازنگری طرح / میانافزار |
|---|---|---|---|
| DS200 | TCQC | G1 | BFE |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DS200TCQCG1BFE |
| برند | GE (جنرال الکتریک) |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.254 کیلوگرم |
| ابعاد | 330 x 280 x 50 میلیمتر |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| مصرف برق | وابسته به بار بکپلین |
| نوع محصول | برد ارتباطی چهارگانه (TCQC / برد سرریز RST) |
| ولتاژ کاری | 24 VDC (از PSU سیستم) |
| سازگاری سیستم | سیستم کنترل توربین GE Mark V |
| ابعاد فیزیکی | برد با اندازه استاندارد رک Mark V |
| حفاظت سختافزاری | حفاظت فیوز یکپارچه همراه با مدار پایش |
| نمایشگر تشخیصی | LEDهای نشانگر وضعیت و خطای روی برد |
| توپولوژی رابط | باس بکپلین و پورتهای ارتباطی سریال |
ارتباطات قطعی بکپلین و اجرای شبکه
این برد مسیریابی ارتباطات چهارکاناله را در باس بکپلین Mark V مدیریت میکند تا اجرای بلادرنگ دادهها تضمین شود. منطق تعبیهشده، همگامسازی ارتباطات و مسیریابی سیگنالهای محلی را بدون افزایش تأخیر پردازنده انجام میدهد. LEDهای تشخیصی روی برد بهطور پیوسته ترافیک باس و وضعیت برق را پایش میکنند، و جامپرهای سختافزاری به تکنسینها امکان تنظیم زمانبندی خط سریال و پارامترهای ارتباطات را میدهند.
سؤالات متداول
سؤال: آیا میتوان برد DS200TCQCG1BFE را زمانی که رک Mark V برقدار است تعویض کرد؟
پاسخ: خیر. کارکنان بهرهبرداری باید پیش از بیرون کشیدن یا جا زدن برد، برق سیستم را کاملاً ایزوله کنند. تعویض در حالت روشن میتواند به اجزای حساس باس بکپلین آسیب بزند و کانالهای ارتباطی فعال را مختل کند.
سؤال: تنظیمات زمانبندی ارتباطات و آدرس در DS200TCQCG1BFE چگونه پیکربندی میشوند؟
پاسخ: جامپرها و کلیدهای روی برد، زمانبندی خط سریال، تخصیص آدرس و پارامترهای مسیریابی ارتباطات را کنترل میکنند. تکنسینها باید پیش از نصب، این پیکربندیهای جامپر را با نقشههای مهندسی سیستم مطابقت دهند.
سؤال: چه چیزی نشاندهنده خطای حفاظت الکتریکی داخلی روی برد است؟
پاسخ: فیوزهای یکپارچه روی برد از مسیرهای توزیع 24 VDC محافظت میکنند. سوختن فیوز باعث روشن شدن LED تشخیصی در لبه برد میشود و وجود خطای مدار را به کارکنان تعمیر و نگهداری اعلام میکند.
راهنمای نصب در محل
- پیش از آغاز فرایند تعویض، تمام منابع تغذیه اصلی متصل به قفسه کارت Mark V را قطع کنید.
- برای جلوگیری از آسیب الکترواستاتیکی هنگام جابهجایی ماژول، از مچبند اتصال به زمین ESD که به پیچ اتصال زمین کابینت وصل است استفاده کنید.
- پیش از قرار دادن برد در رک، مطمئن شوید که وضعیت تمام جامپرهای روی برد دقیقاً با پیکربندی برد تعویضشده مطابقت دارد.
- برد را در امتداد ریلهای راهنمای قفسه کارت قرار دهید و پیش از سفت کردن قطعات نگهدارنده، آن را محکم درون کانکتور بکپلین جا بزنید.
