ماژول رابط ارتباطی | GE IS215VCMIH2 مار شش VME
Manufacturer: GE Fanuc
-
Part Number: IS215VCMIH2
Condition：New with Original Package
Product Type: ماژولهای رابط ارتباطی VME
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

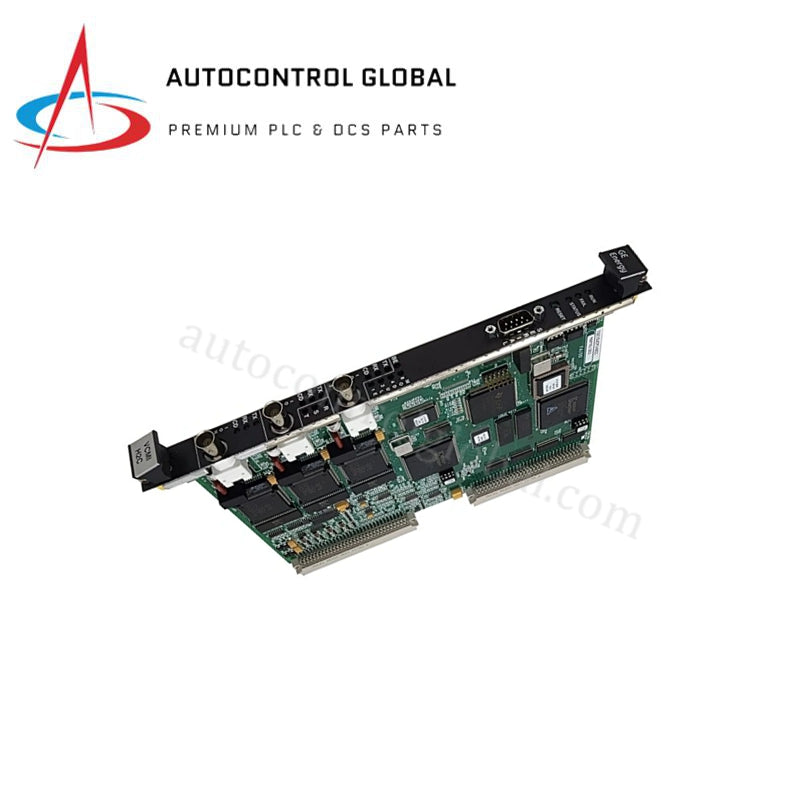

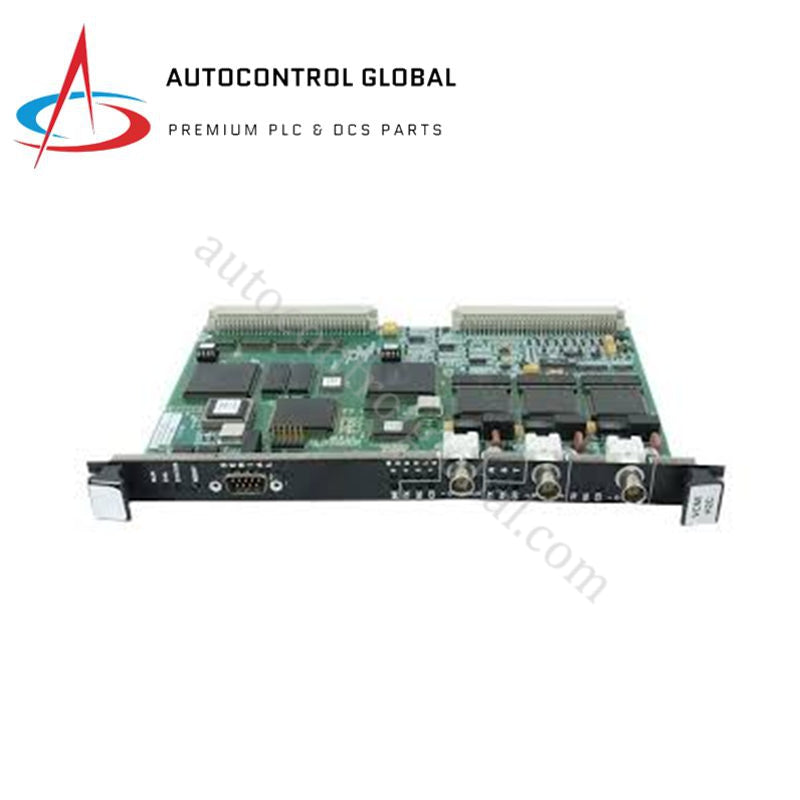

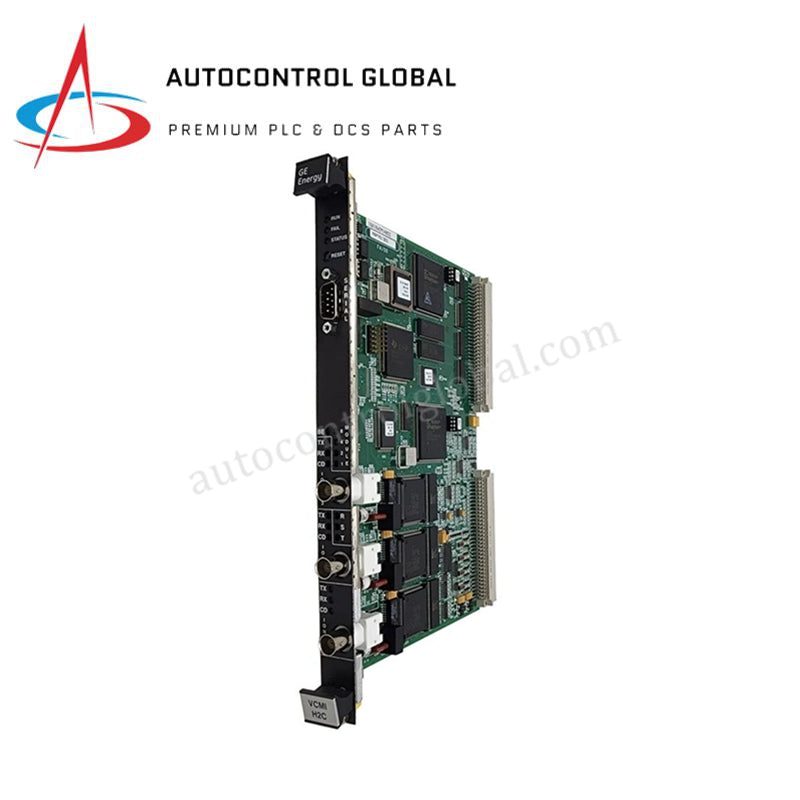

ماژول رابط ارتباطی GE IS215VCMIH2 Mark VI VME
GE IS215VCMIH2 که بهعنوان IS215VCMI نیز شناخته میشود، یک قطعه سختافزاری اختصاصی برای کنترل مستر باس VME و همگامسازی دادههای ورودی/خروجی در زمان واقعی در سیستمهای کنترل توربین GE Mark VI است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS215VCMIH2 |
| برند | GE |
| ساخت | ایالات متحده |
| وزن | 0.45 کیلوگرم |
| ابعاد | 233 × 100 × 25 میلیمتر |
| دمای کاری | منفی 25 تا مثبت 65 درجه سانتیگراد |
| مصرف برق | 5 ولت DC، حدود 1.5 آمپر |
| پردازنده | پردازنده سیگنال دیجیتال 32 بیتی TMS320C32 |
| نوع حافظه | حافظه رم دو پورت روی برد |
| سرعت ارتباط | 100 مگابیت بر ثانیه (اترنت) |
| ایزولاسیون | 1500 ولت AC سیستم به باس (1 دقیقه) |
ارتباط باس بکپلین VME و همگامسازی فرمویر
این ماژول با استفاده از پردازنده سیگنال دیجیتال 32 بیتی TMS320C32 و حافظه رم دو پورت، مدیریت مسیریابی دادهها بین پردازنده VME و بردهای ورودی/خروجی مرتبط را انجام میدهد. این ماژول تحت ساختارهای استاندارد ارتباطی VMEbus کار میکند و در هنگام راهاندازی، بررسی سازگاری فرمویر فلش را برای جلوگیری از ناسازگاری درایورها انجام میدهد. همچنین سرعت ارتباط باس بکپلین را در رابط 100 مگابیت بر ثانیه مدیریت میکند و زمانهای چرخه تعیینشده را برای پیکربندیهای ورودی/خروجی با چگالی بالا حفظ میکند.
سؤالات متداول
س: آیا IS215VCMIH2 از عملیات تعویض داغ (hot-swap) در رک VME پشتیبانی میکند؟
ج: خیر، رک VME باید کاملاً خاموش شود قبل از اینکه ماژول را بردارید یا نصب کنید. تلاش برای تعویض داغ میتواند به قطعات حالت جامد آسیب زده و ارتباطات فعال باس بکپلین VME را مختل کند.
س: هدف اصلی حافظه دو پورت روی برد چیست؟
ج: حافظه دو پورت اجازه دسترسی همزمان و بدون تداخل را به هر دو پردازنده محلی TMS320C32 DSP و میزبان کنترلر اصلی VME میدهد و سرعت تبادل داده در زمان واقعی را بهینه میکند.
راهنمای نصب در محل
- ماژول را در شکاف مشخص شده در رک 6U VME قرار دهید و از تراز بودن صحیح با راهنمای کارتهای فیزیکی اطمینان حاصل کنید.
- فشار یکنواخت و محکمی برای جا زدن کانکتورهای DIN 41612 در بکپلین VME اعمال کنید.
- ماژول را با استفاده از پیچهای نگهدارنده بالا و پایین به چارچوب رک محکم کنید تا اتصال زمین برقرار شده و از جابجایی ناشی از لرزش جلوگیری شود.
- هنگام کار با برد، پروتکلهای ایمنی الکترواستاتیک را رعایت کنید، از جمله استفاده از دستبند زمینشده.
