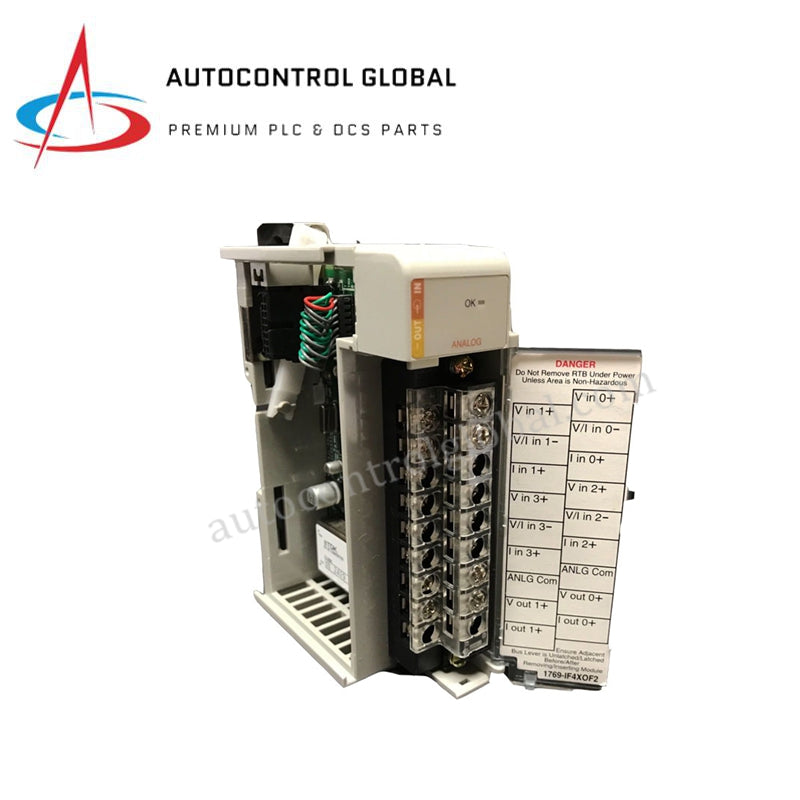

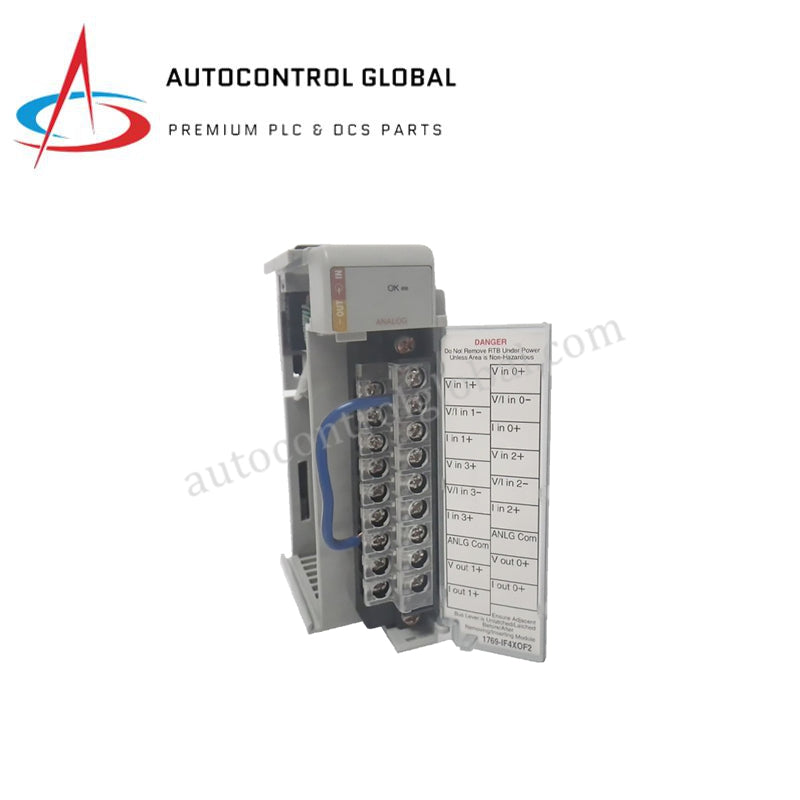

ماژول ترکیبی آنالوگ CompactLogix 1769-IF4XOF2 آلن-برادلی
Manufacturer: Allen Bradley
-
Part Number: 1769-IF4XOF2
Condition：New with Original Package
Product Type: ماژولهای ورودی/خروجی آنالوگ
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول ترکیبی ورودی/خروجی آنالوگ Allen-Bradley 1769-IF4XOF2 CompactLogix
ماژول Allen-Bradley 1769-IF4XOF2 که همچنین با کد 1769-IF4XOF2 شناخته میشود، برای انجام وظایف فنی خاص در معماریهای شبکه CompactLogix پیکربندی شده است و اجرای فیزیکی و الکتریکی مستقیم را فراهم میکند. این سختافزار بر روی باس سیستم 1769 کار میکند و ۴ ورودی آنالوگ تکانتهایی یا تفاضلی و ۲ خروجی آنالوگ تکانتهایی را در یک اسلات محفظه واحد میپذیرد. این ماژول متغیرهای پیوسته میدانی را به آرایههای داده گسسته تبدیل کرده و معیارهای کنترلی باینری را بدون نیاز به تقویت سیگنال کمکی، دوباره به محرکهای آنالوگ بازمیگرداند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-IF4XOF2 |
| برند | Allen-Bradley |
| ساخت | مالزی |
| وزن | ۰.۹۴ پوند (۰.۴۳ کیلوگرم) |
| ابعاد | عرض ماژول تکاسلات استاندارد CompactLogix 1769 |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد |
| مصرف برق | ۱۲۰ میلیآمپر در ۵ ولت DC، ۱۶۰ میلیآمپر در ۲۴ ولت DC |
| کانالهای ورودی | ۴ کانال تکانتهایی یا تفاضلی |
| کانالهای خروجی | ۲ کانال تکانتهایی |
| دامنه سیگنال | ۰-۲۰ میلیآمپر، ۰-۱۰ ولت DC |
| وضوح داده | عدد صحیح ۹ بیتی علامتدار |
| حداکثر فاصله از منبع تغذیه | حداکثر ۸ ماژول از منبع تغذیه |
| گزینههای نصب | نصب روی ریل DIN یا پنل با استفاده از زبانههای یکپارچه |
| نمایشگر وضعیت | یک LED سبز رنگ OK |
سرعت ارتباط باس بکپلین و شبکههای تعیینکننده
این سختافزار از طریق چرخههای عملیاتی همزمان با استفاده از باس سیستم محلی 1769 با کنترلر CompactLogix ارتباط برقرار میکند. ماژول برای دستیابی به سرعت ارتباطی تعیینکننده باس بکپلین در رابط باس ورودی/خروجی، به ردگیریهای دقیق اتصال فیزیکی متکی است. پارامترهای ارتباطی نیازمند مدیریت دقیق جریان هستند و به طور مستقیم ۱۲۰ میلیآمپر در ۵ ولت DC و ۱۶۰ میلیآمپر در ۲۴ ولت DC از ریل تغذیه 1769 میکشند. برای جلوگیری از افت سیگنال و حفظ فواصل بهروزرسانی شبکه تعیینکننده EtherNet/IP طبق برنامه، اجرای ماژول به حداکثر فاصله مجاز منبع تغذیه یعنی ۸ ماژول محدود میشود. این محدودیت فضایی تضمین میکند که ساعتهای زمانی داخلی در بازههای میکروثانیه تعیینشده همگام شوند و با قوانین سازگاری فلش فریمور در پلتفرمهای پردازشی فعال 1768 و 1769 مطابقت داشته باشند.
سؤالات متداول
س: آیا میتوان این ماژول را در حالی که شاسی CompactLogix تحت برق است، به صورت داغ تعویض کرد؟
ج: خیر. معماری 1769 از حذف و نصب در حالت روشن (RIUP) پشتیبانی نمیکند. برداشتن یا نصب ماژول در حالی که برق بکپلین فعال است، باعث جرقه الکتریکی میشود که میتواند مدار داخلی ترنسسیور باس را خراب کرده و خطای جدی کنترلر را ایجاد کند.
س: محدودیتهای کنترلی ناشی از فرمت وضوح داده ۹ بیتی چیست؟
ج: تبدیل ۹ بیتی علامتدار حداکثر چگالی کوانتیزاسیون حدود ۵۱۲ شمارش گسسته را در کل دامنه ۰ تا ۱۰ ولت DC یا ۰ تا ۲۰ میلیآمپر فراهم میکند. بنابراین، این ماژول برای نظارت استاندارد و حلقههای غیر دقیق طراحی شده است و برای کاربردهای با وضوح بالا که نیاز به مقیاسبندی دینامیک یا بازخورد موقعیتیابی دقیق دارند، مناسب نیست.
راهنمای نصب میدانی
- اتصال باس و مونتاژ قفل: ماژول را با درگیر کردن شکافهای زبانه و شیار در پنلهای جانبی به قطعه مجاور 1769 متصل کنید. اهرمهای بالایی و پایینی باس یکپارچه را به جلو بکشید تا حلقه مدار بکپلین بسته شود. قفلهای مکانیکی باید کاملاً در جای خود کلیک کنند قبل از اینکه برق سیستم وصل شود.
- ثبات ریل DIN و پنل: سختافزار را روی ریل DIN استاندارد EN 50022 با عرض ۳۵ میلیمتر نصب کنید یا با استفاده از زبانههای نصب کشویی، مستقیماً به زیرپنل پیچ کنید. محفظه فیزیکی نیازمند منطقه کاری تمیز و خشک با درجه آلودگی ۲ و دستهبندی اضافه ولتاژ II است.
- مقررات محافظت خطوط سیگنال: حلقههای ورودی و خروجی آنالوگ را از طریق سیمکشی جفتپیچخورده اختصاصی عبور دهید. کابلهای میدانی باید از خطوط AC با ولتاژ بالا یا هادیهای تغذیه درایو موتور به صورت فیزیکی جدا نگه داشته شوند تا نویز القایی الکترومغناطیسی به حداقل برسد. شیلد کابلها باید فقط در یک نقطه زمین شاسی پنل خاتمه یابد و نه در هر دو انتهای مسیر.
