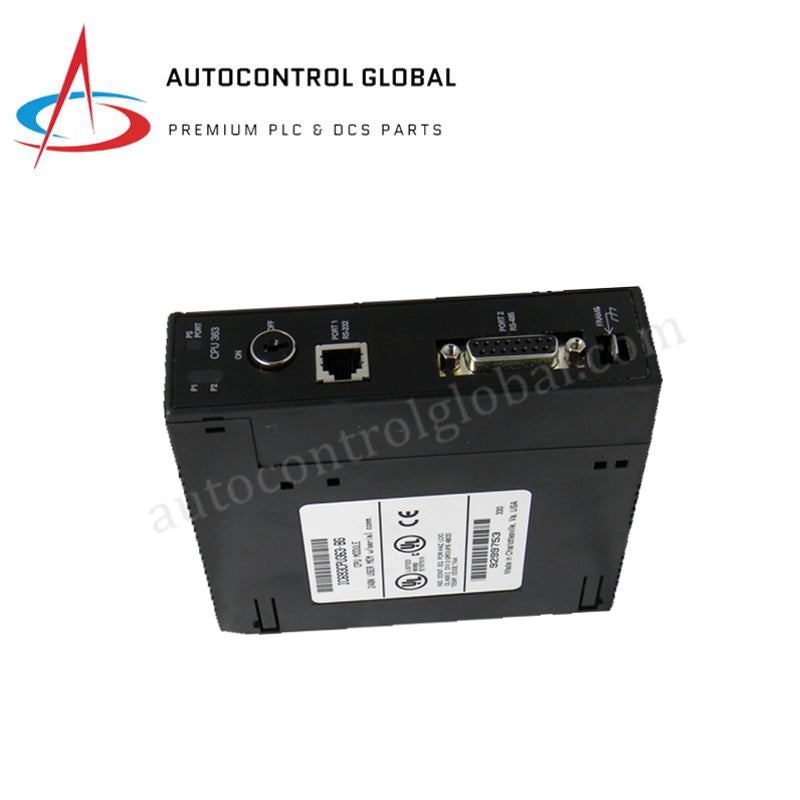

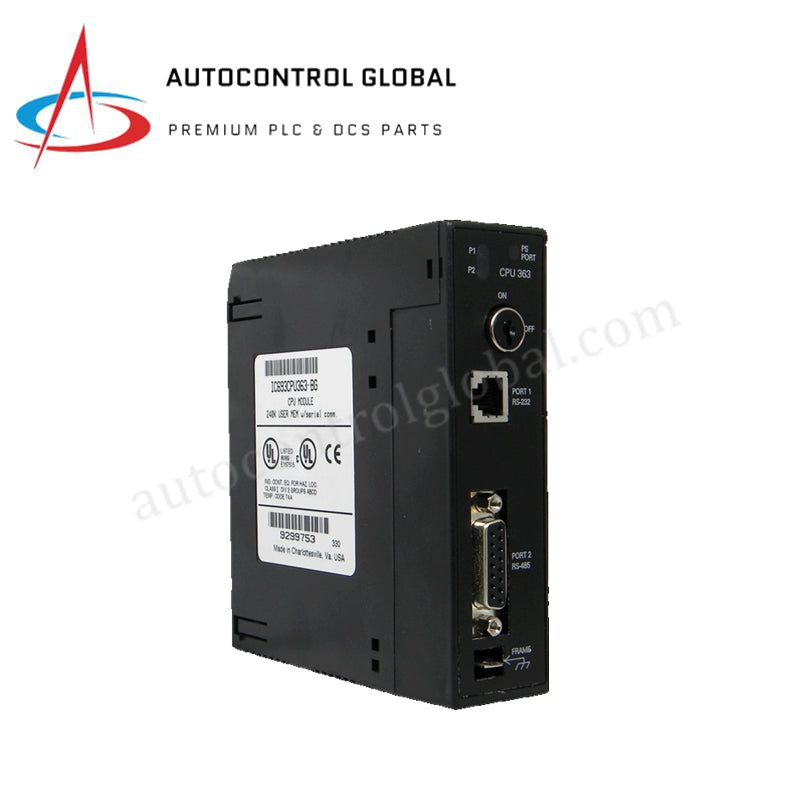

پردازندههای CPU سری GE IC693CPU360CH/EL، سری ۹۰-۳۰
Manufacturer: GE Fanuc
-
Part Number: IC693CPU360CH/EL
Condition：New with Original Package
Product Type: پردازندههای CPU
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول CPU تکاسلاته GE Fanuc IC693CPU360CH/EL سری 90-30
ماژول GE Fanuc IC693CPU360CH/EL (IC693CPU360، ماژول CPU تکاسلاته) که برای اجرای منطق مرکزی در سیستمهای PLC سری 90-30 شرکت GE Fanuc پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند. این مجموعه با ریزپردازنده Intel 80386EX با فرکانس 25 MHz و 240 KB حافظه کاربر، کنتاکتهای بولی را با نرخ اسکن معمول 0.22 ms بهازای هر بلوک منطقی 1K محاسبه میکند. این سختافزار از طریق مدارهای سوئیچینگ باسپشتیبان در رکهای اصلی و توسعه، مستقیماً حداکثر 2,048 ورودی گسسته، 2,048 خروجی گسسته و حداکثر 9,999 کلمه حافظه ثبات را مدیریت میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC693CPU360CH/EL |
| برند | GE Fanuc |
| مبدأ | ایالات متحده |
| وزن | 0.68 kg (1.50 lbs) |
| ابعاد | 5.0 in x 1.5 in x 5.0 in (12.7 cm x 3.8 cm x 12.7 cm) |
| دمای کاری | 0 deg C تا 60 deg C |
| مصرف برق | 670 mA @ 5 VDC (حداکثر 1.6 A در پیکربندی) |
| پردازنده | Intel 80386EX، 25 MHz |
| حافظه کاربر | 240 KB (RAM و Flash) |
| نرخ اسکن | 0.22 ms بهازای هر منطق بولی 1K |
| ظرفیت I/O گسسته | 2048 ورودی / 2048 خروجی |
| حافظه ثبات | حداکثر 9,999 کلمه (آدرسدهی %R) |
| ظرفیت توسعه | حداکثر 7 بیسپلیت (محلی و راهدور) |
| رابطهای سریال | RS-485 از طریق درگاه منبع تغذیه (SNP/SNPX) |
ارتباط باس پشتیبان و مقیاسپذیری چگالی I/O
ماژول CPU سرعت ارتباط باس پشتیبان را در معماری بیسپلیت سری 90-30 مستقیماً کنترل میکند تا همگامسازی قطعی اسکن I/O تضمین شود. سازگاری فلش میانافزار داخلی از اجرای دستورهای پیشرفته، محاسبات ممیز شناور IEEE 32-bit و ردیابی بهبودیافته عیبیابی پشتیبانی میکند. مقیاسپذیری بالای چگالی I/O امکان توسعه در حداکثر 7 بیسپلیت را بدون نیاز به سختافزار پردازنده کمکی خارجی فراهم میکند و جدولهای داده گسسته و آنالوگ را از طریق اتصالهای رک محلی و راهدور انتقال میدهد.
پرسشهای متداول
پرسش: IC693CPU360CH/EL چگونه از منطق کاربر موجود در RAM فرّار هنگام قطعی برق سیستم محافظت میکند؟
پاسخ: مدار پشتیبان باتری داخلی، هنگام افت منبع تغذیه باس پشتیبان +5 VDC، برق RAM فرّار داخلی و ساعت بلادرنگ را تأمین میکند و از ازدسترفتن منطق برنامه و وضعیت ثباتها جلوگیری میکند.
پرسش: آیا ماژول IC693CPU360CH/EL میتواند هر اسلات استاندارد I/O را در بیسپلیت سری 90-30 اشغال کند؟
پاسخ: خیر، این ماژول باید در اسلات 1 (اسلات اختصاصی CPU) یک بیسپلیت سری 90-30 نصب شود تا کنترل فیزیکی باس پشتیبان برقرار شده و خطوط توسعه بین رکها فعال شوند.
راهنمای نصب در محل
پیش از نصب سختافزار، همه منابع برق بیسپلیت سری 90-30 را ایزوله کنید. قلاب پایینی ماژول را داخل شیار پایینی اسلات 1 در بیسپلیت CPU قرار دهید، سپس واحد را به سمت بالا بچرخانید تا ضامن بالایی محکم روی قاب رک قفل شود. پیش از اعمال ولتاژ سیستم، کانکتور باتری داخلی را به پایههای برد مدار متصل کنید تا قابلیت پشتیبانگیری حافظه فعال شود. برای اطمینان از گردش مناسب هوای همرفتی، دستکم 50 mm فضای عمودی در اطراف مجموعه بیسپلیت حفظ کنید و دمای محیط کاری را کمتر از 60 deg C نگه دارید. برای جلوگیری از القای الکترومغناطیسی در ارتباطات باس پشتیبان، خطوط ارتباط سریال را با استفاده از کابلهای زوجتابیده شیلددار و متصل به زمین، دور از سیمکشی برق AC پرقدرت عبور دهید.
