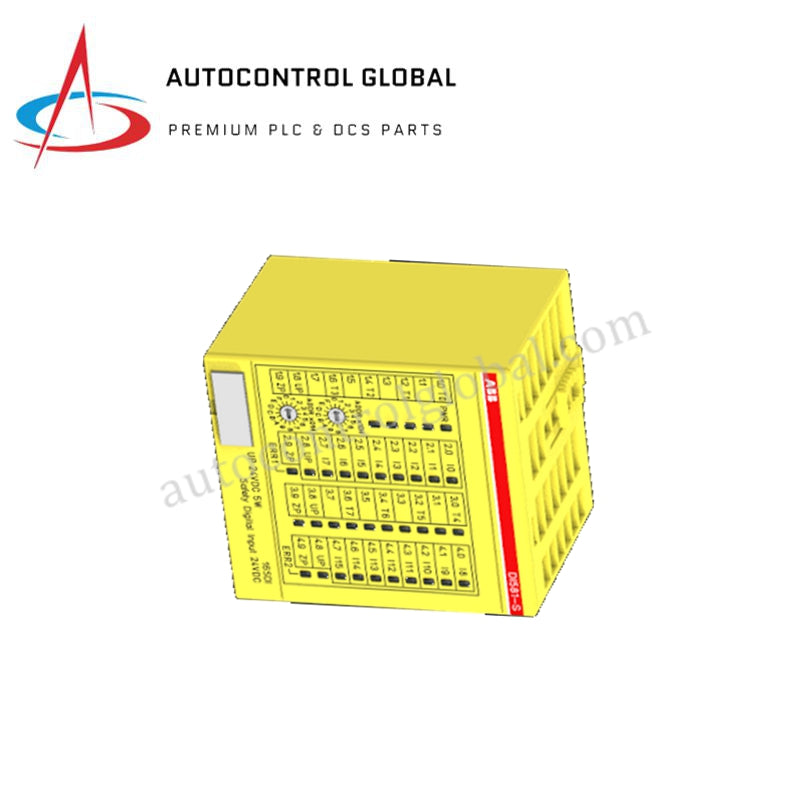

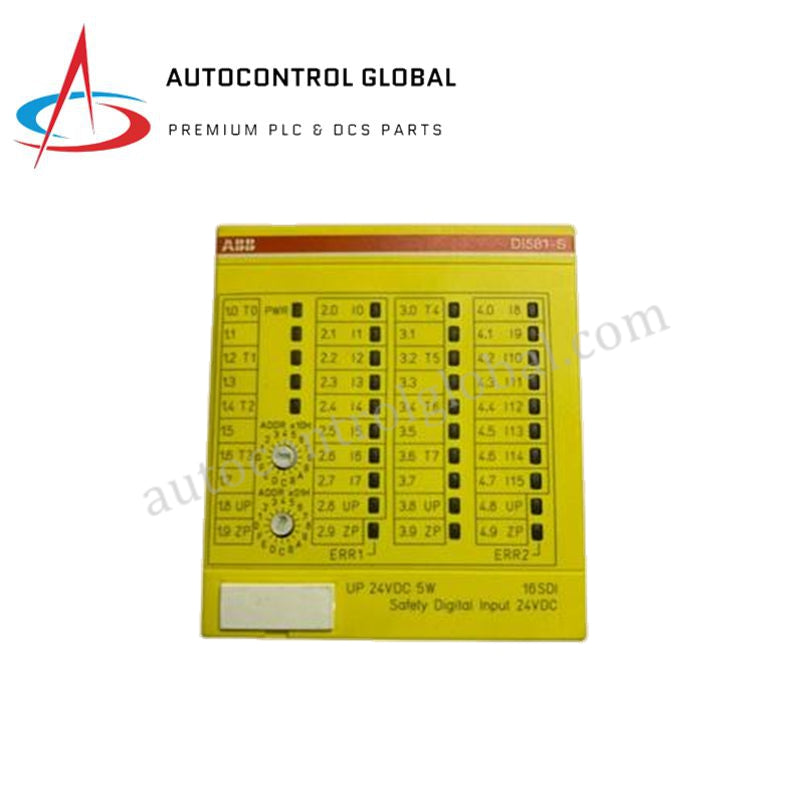

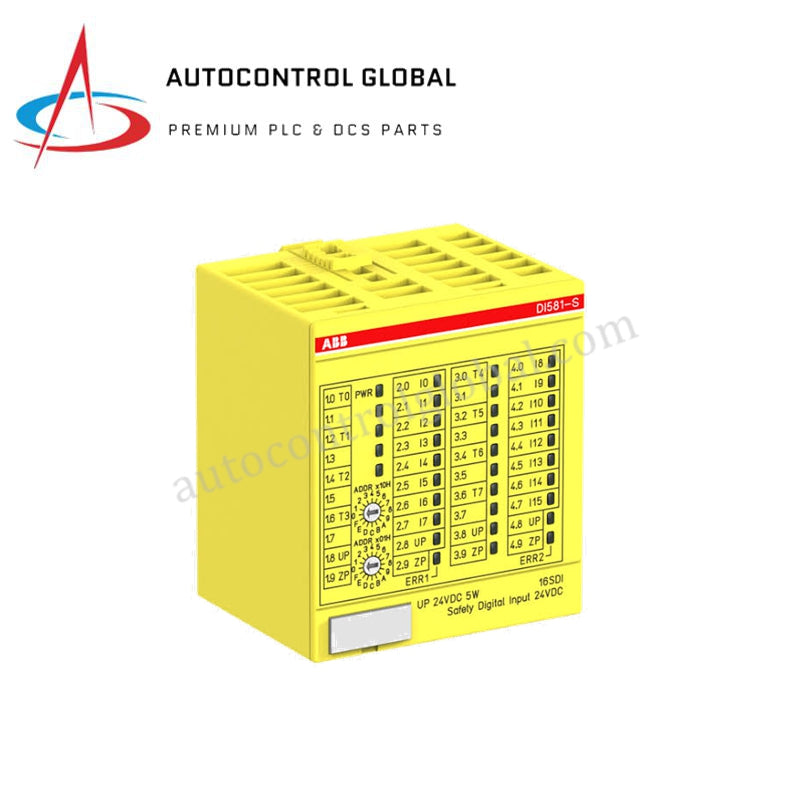

ماژول ورودی دیجیتال ایمنی ABB مدل DI581-S 1SAP284000R0001
Manufacturer: ABB
-
Part Number: DI581-S 1SAP284000R0001
Condition：New with Original Package
Product Type: ماژولهای ورودی دیجیتال ایمنی
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول ورودی دیجیتال ایمنی ABB DI581-S S500-S
ماژول ورودی دیجیتال ایمنی ABB DI581-S، که به عنوان DI581-S نیز فهرست شده است، به عنوان یک قطعه سختافزاری اختصاصی برای کسب حالتهای ایمنی بحرانی در پلتفرمهای ایمنی عملکردی AC500-S عمل میکند. این ماژول نظارت الکتریکی مستقیم بر دستگاههای ایمنی میدانی گسسته را با پردازش ۱۶ ورودی دیجیتال ایمنی همراه با ۸ خروجی پالس تست یکپارچه انجام میدهد و پروفایلهای منطقی دودویی قطعی را از طریق شبکههای پشتصفحه دارای گواهی ایمنی بدون تداخل حلقه نرمافزاری منتقل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DI581-S (شماره قطعه: 1SAP284000R0001) |
| برند | ABB |
| محل ساخت | چین |
| وزن | ۰.۱۲۲ کیلوگرم خالص (۰.۱۵۱ کیلوگرم ناخالص) |
| ابعاد | ۶۷.۵ میلیمتر × ۷۶.۰ میلیمتر × ۶۲.۰ میلیمتر (عرض × ارتفاع × عمق) |
| دمای کاری | ۰ تا +۶۰ درجه سانتیگراد (نصب افقی)، ۰ تا +۴۰ درجه سانتیگراد (نصب عمودی) |
| مصرف توان | حدود ۰.۱۸ آمپر در ۲۴ ولت DC (بار پایه داخلی) |
| ورودیهای دیجیتال ایمنی | ۱۶ کانال (پیکربندی تکسیم) |
| خروجیهای پالس تست | ۸ کانال یکپارچه برای تشخیص حلقه حسگر |
| دامنه ولتاژ ورودی | ۰ تا ۳۰ ولت DC مداوم (محدوده نامی ۲۴ ولت DC) |
| جریان ورودی | حدود ۷ میلیآمپر به ازای هر کانال |
| زمان تأخیر ورودی | قابل تنظیم از ۱ تا ۵۰۰ میلیثانیه |
| سطح یکپارچگی ایمنی | SIL2 (با استفاده از ۱۶ ورودی)، SIL3 (با استفاده از ۸ ورودی جفت شده) |
| ایزولاسیون | ایزولاسیون گالوانیکی الکتریکی به ازای هر بلوک ماژول |
| حفاظت یکپارچه | قطبیت معکوس، تغذیه معکوس، اتصال کوتاه و ولتاژ بیش از حد مداوم |
| پروفایل جریان راهاندازی | ۰.۰۶ آمپر در ۲۴ ولت DC (مدت ۲ ثانیه)، ۰.۱ آمپر در ۳۰ ولت DC (مدت ۲ ثانیه) |
| درجه حفاظت | IP20 |
ویژگیهای فنی کنترل ایمنی با قابلیت اطمینان بالا (SIS)
معماری سختافزاری با استفاده از ساختار دو کاناله داخلی، پارامترهای گواهی SIL3 را برآورده میکند و امکان اجرای حالت ایمن در برابر خطاهای بحرانی فرآیند یا ناهنجاریهای خط را فراهم میآورد. هنگام جفت شدن برای عملیات SIL3، ۱۶ نقطه فیزیکی به ۸ جفت افزونهای کاهش مییابند که تشخیصهای متقاطع کانال لازم برای محاسبه یکپارچگی ایمنی حلقه با تقاضای بالا را فراهم میکند.
کاهش تداخل گفتار و تشخیص خطای خط به ۸ خروجی پالس تست یکپارچه متکی است؛ این مدارها دورههای پایین در سطح میکروثانیه را به حلقههای میدانی تزریق میکنند تا اتصالات متقاطع، اتصال کوتاه به پتانسیلهای خارجی یا سیمهای باز را قبل از وقوع درخواست ایمنی آشکار کنند. ماتریسهای ایزولاسیون گالوانیکی مدارهای الکتریکی سمت میدانی را از اجزای منطقی داخلی جدا میکنند، گذراهای میدانی را مهار کرده و از آسیب دیدن باس پردازنده ایمنی یا ناپایداری شبکههای ایمنی همزمان ناشی از خطاهای ولتاژ بیش از حد موضعی جلوگیری میکنند.
سؤالات متداول
س: محدودیتهای یکپارچگی ایمنی چگونه بر کل تعداد کانالهای قابل استفاده در ماژول تأثیر میگذارد؟
الف: برای پیکربندیهای SIL2، تمام ۱۶ ورودی دیجیتال ایمنی به صورت کانالهای مستقل تکسیم عمل میکنند. برای پیکربندیهای SIL3، الزامات بررسی متقابل داخلی نیازمند ارزیابی دوکاناله است که تخصیص قابل استفاده را به ۸ ورودی ایمنی جفتشده کاهش میدهد.
س: محدودیت جهتگیری مکانیکی هنگام استفاده از DI581-S در تابلوهای با دمای بالا چیست؟
الف: نصب افقی روی ریل DIN اجازه عملکرد تا دمای +۶۰ درجه سانتیگراد را میدهد. اگر ماژول به صورت عمودی نصب شود، کارایی خنککنندگی همرفت طبیعی کاهش مییابد و کاهش دمای محیط تا حداکثر +۴۰ درجه سانتیگراد الزامی میشود.
س: آیا ورودیهای غیر ایمنی استاندارد میتوانند از طریق ماژول DI581-S عبور داده شوند؟
الف: در حالی که سختافزار میتواند سیگنالهای دیجیتال استاندارد ۲۴ ولت DC را به صورت فیزیکی بخواند، ماژول تمام ورودیها را با استفاده از منطق فرمویر ایمنیگواهیشده پردازش میکند. متغیرهای غیر ایمنی که توسط این ماژول پردازش میشوند باید مطابق با دستورالعملهای دفترچه راهنمای ایمنی نگاشت شوند تا از به خطر افتادن سیستم جلوگیری شود.
راهنمای نصب میدانی
- پایداری نصب روی ریل DIN: شاسی را روی ریل DIN استاندارد TH35-15 یا TH35-7.5 متقارن نصب کنید. اطمینان حاصل کنید که قفل مکانیکی بهطور محکم در جای خود قرار گرفته است تا از قطع اتصال پینهای منطق بکپلین در محیطهای با لرزش شدید جلوگیری شود.
- استانداردهای شیلدینگ و زمین: برای تمام حلقههای ورودی ایمنی ولتاژ پایین از کابلهای جفتپیچیده شیلددار استفاده کنید. شیلد کابلها را فقط در نوار زمین عملکردی مرکزی در ورودی محفظه متصل کنید؛ از نقاط مشترک ماژول برای زمین کردن شیلد استفاده نکنید.
- حفاظت در برابر جریان اضافی: یک فیوز سریع ۱۰ آمپر را به صورت سری با حلقه تغذیه اصلی ۲۴ ولت DC نصب کنید تا ماتریسهای ترانزیستور داخلی در برابر تخریب حرارتی ناشی از خطاهای اتصال کوتاه میدانی محافظت شوند.
- فضای خنککننده همرفتی حرارتی: اطمینان حاصل کنید که حداقل ۵۰ میلیمتر فضای خالی بدون مانع در بالا و پایین محفظه ماژول وجود داشته باشد تا جریانهای خنککننده همرفت طبیعی استاندارد تسهیل شود.
