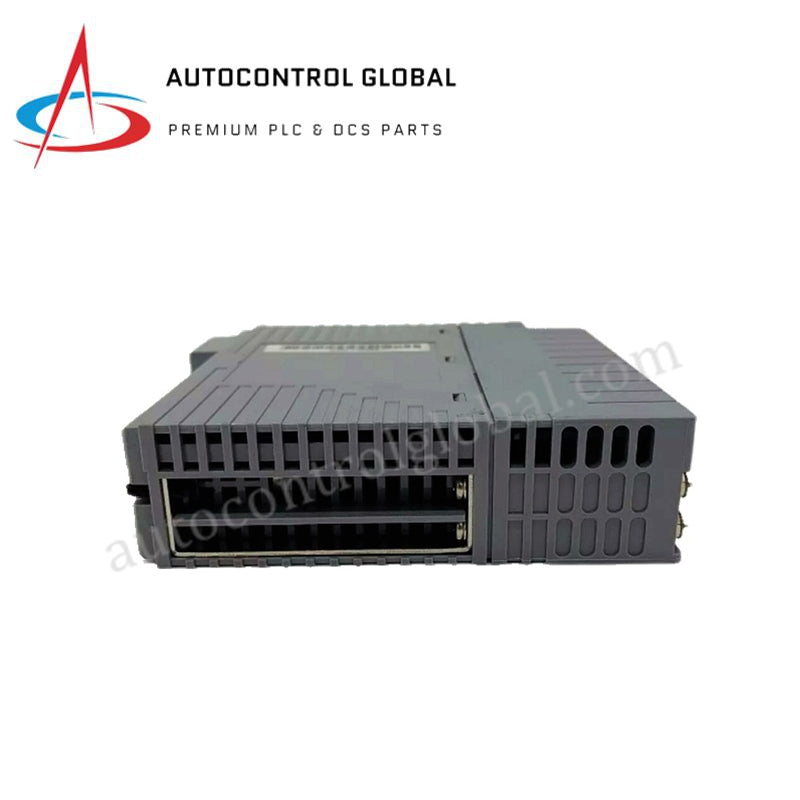

ماژول ورودی/خروجی دیجیتال | یوکوگاوا ADV851-P50 CENTUM VP
Manufacturer: Yokogawa
-
Part Number: ADV851-P50
Condition：New with Original Package
Product Type: ماژولهای ورودی خروجی دیجیتال
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول ورودی/خروجی دیجیتال Yokogawa ADV851-P50 FIO
Yokogawa ADV851-P50 که با عنوان ماژول ورودی/خروجی دیجیتال ADV851 نیز در کاتالوگ ثبت شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای پایش همزمان سیگنالهای گسسته و راهاندازی تجهیزات میدانی در شبکههای کنترلی Yokogawa CENTUM VP و ProSafe-RS عمل میکند. این واحد با یکپارچهسازی ۳۲ کانال دیجیتال ایزوله شامل ۱۶ ورودی دیجیتال و ۱۶ خروجی دیجیتال ترانزیستوری، پردازش سیگنال پرسرعت را با قابلیت ثبت زمان رویدادها (SOE) انجام میدهد. این ماژول با ولتاژ سیستم ۲۴ VDC کار میکند و رابطی با ایزولاسیون گالوانیکی میان تجهیزات فرایندی و منطق کنترل توزیعشده ایجاد میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | ADV851-P50 |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | 0.30 kg |
| ابعاد | 130 mm x 127.2 mm x 32.8 mm |
| دمای کاری | -20 تا +60 deg C |
| مصرف توان | 500 mA در 5 VDC (تقریباً 6 W) |
| پیکربندی کانال | در مجموع ۳۲ کانال ایزوله (۱۶ ورودی دیجیتال / ۱۶ خروجی دیجیتال) |
| ولتاژ نامی | 24 VDC (محدوده کاری: 19 تا 30 VDC) |
| مشخصات ورودی | حالت روشن: 20 تا 26.4 VDC، حالت خاموش: <= 5.0 VDC، جریان مصرفی: 2.5 تا 6 mA |
| مشخصات خروجی | خروجی ترانزیستوری از نوع سورس، حداکثر بار 0.5 A برای هر کانال |
| ایزولاسیون | ایزولاسیون نوری؛ 2 kV AC به مدت 1 دقیقه (سیگنال نسبت به سیستم)، 500 V AC بین مشترکها |
| زمان پاسخ | <= 5 ms (چرخه اسکن ورودی و بهروزرسانی خروجی) |
ایزولاسیون کانالبهکانال و عیبیابی حلقه
ماژول Yokogawa ADV851-P50 دارای ایزولاسیون نوری مستحکم کانالبهکانال با مراجع مشترک مجزا برای هر ۱۶ کانال است که از کوپلشدن نویز میدانی و ایجاد حلقههای زمین در گرههای بکپلین CENTUM VP جلوگیری میکند. روالهای تشخیصی یکپارچه، شرایط منبع تغذیه میدانی داخلی را بهطور پیوسته اسکن میکنند و مدارهای حفاظت از خروجی ترانزیستوری روی برد، از کانالهای مجزا در برابر اتصال کوتاه خارجی و اضافهبار حرارتی محافظت میکنند. این ماژول همچنین از فیلتر قابلتنظیم ورودی دیجیتال (دیبانس 1 تا 10 ms) و ثبت رویدادهای SOE با وضوح زمانی 1 ms پشتیبانی میکند و بازسازی دقیق توالی خطاها را در شبکههای دیجیتال میدانی پرتراکم تضمین مینماید.
سؤالات متداول
س: آیا ADV851-P50 از تعویض گرم هنگام فعال بودن عملکرد DCS پشتیبانی میکند؟
پ: بله، این ماژول از نصب و خارجسازی آنلاین (تعویض گرم) روی بیسپلیتهای FIO فعال پشتیبانی میکند، مشروط بر اینکه ترمینالبلوکهای سیمکشی میدانی جدا شوند یا برق منبع حلقه میدانی برای جلوگیری از جهشهای القایی گذرا قطع شود.
س: این ماژول شرایط اضافهجریان را در کانالهای خروجی ترانزیستوری چگونه مدیریت میکند؟
پ: هر کانال خروجی به مدار داخلی قطع اتصال کوتاه و اضافهبار حرارتی مجهز است که هنگام تشخیص خطا، جریان خروجی را بهطور خودکار محدود کرده و مدار راهانداز کانال را باز میکند.
س: حداکثر وضوح زمانی قابل دستیابی برای ثبت رویدادها در کانالهای ورودی چقدر است؟
پ: این ماژول از ثبت زمان رویدادها (SOE) با وضوح زمانی 1 ms پشتیبانی میکند و امکان ردیابی دقیق و زمانی تغییر وضعیت کنتاکتهای میدانی را فراهم میسازد.
راهنمای نصب میدانی
ADV851-P50 را مستقیماً روی بیسپلیت گره FIO تعیینشده نصب کنید و آن را محکم فشار دهید تا هر دو اهرم قفل بالایی و پایینی با اطمینان در جای خود چفت شوند. تجهیزات میدانی را با استفاده از ترمینالبلوکهای کلمپی فشاری یا مجموعه کابلهای پیشمونتاژشده اختصاصی AKB331 سیمکشی کنید و جداسازی دقیق خطوط سیگنال گسسته از کابلهای AC ولتاژبالا را رعایت نمایید. همه شیلدهای کابل را در یک نقطه به ریل اتصال زمین اختصاصی تابلو متصل کنید و مطمئن شوید سیمهای تخلیه در تمام نقاط اتصال میانی کاملاً عایق باقی میمانند. بررسی کنید که همه پیچهای ترمینال برای جلوگیری از اختلال سیگنال در تابلوهای کنترلی با لرزش زیاد، حداقل درگیرشدن 5 رزوه کامل را داشته باشند.
