ماژول ورودی دیجیتال | YOKOGAWA ADV151-P13 S2
Manufacturer: Yokogawa
-
Part Number: ADV151-P13 S2
Condition：New with Original Package
Product Type: ماژولهای ورودی دیجیتال
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

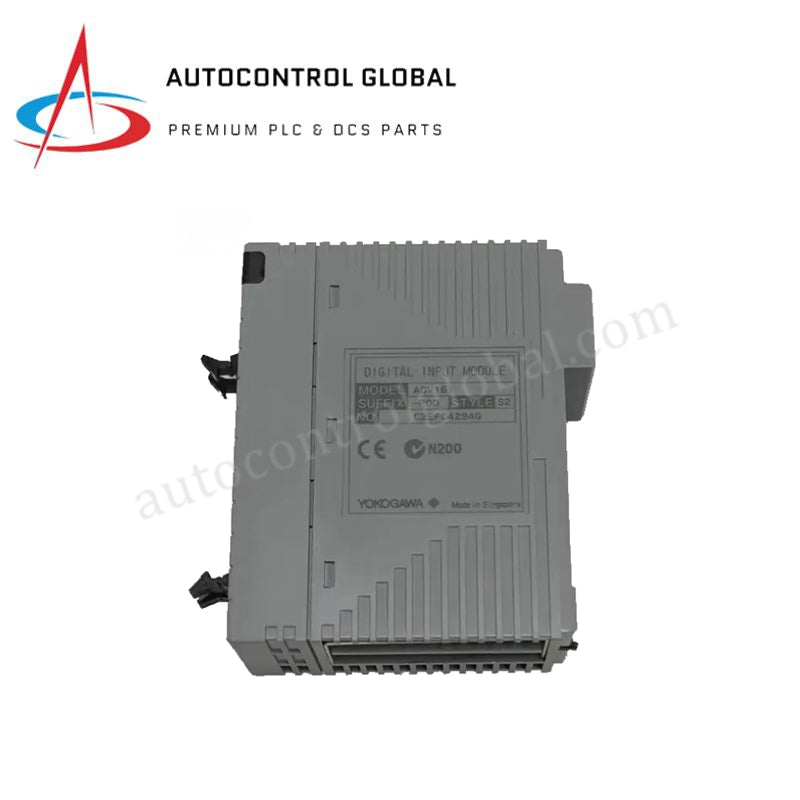

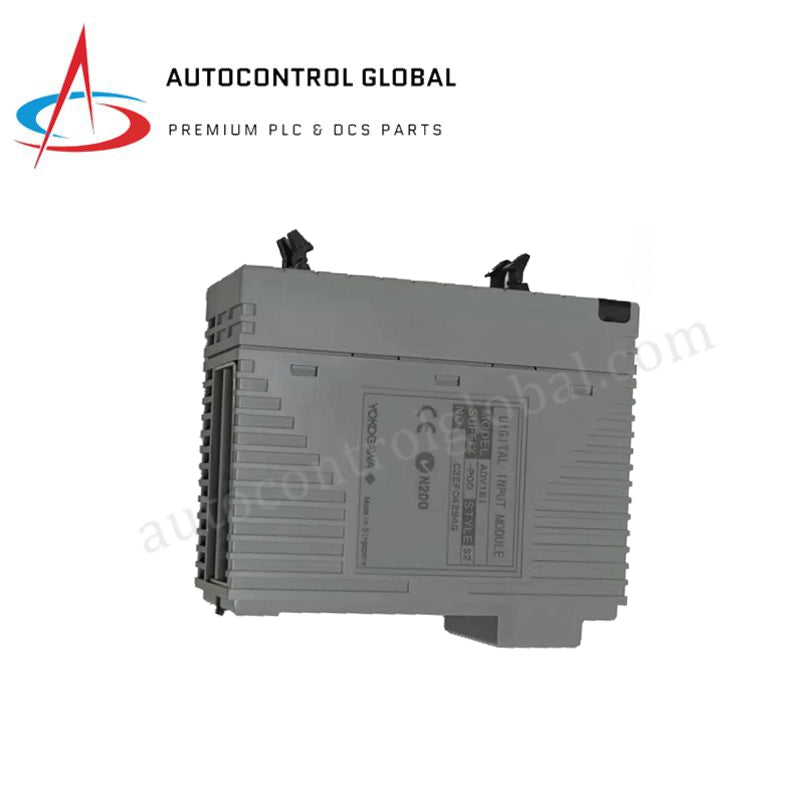

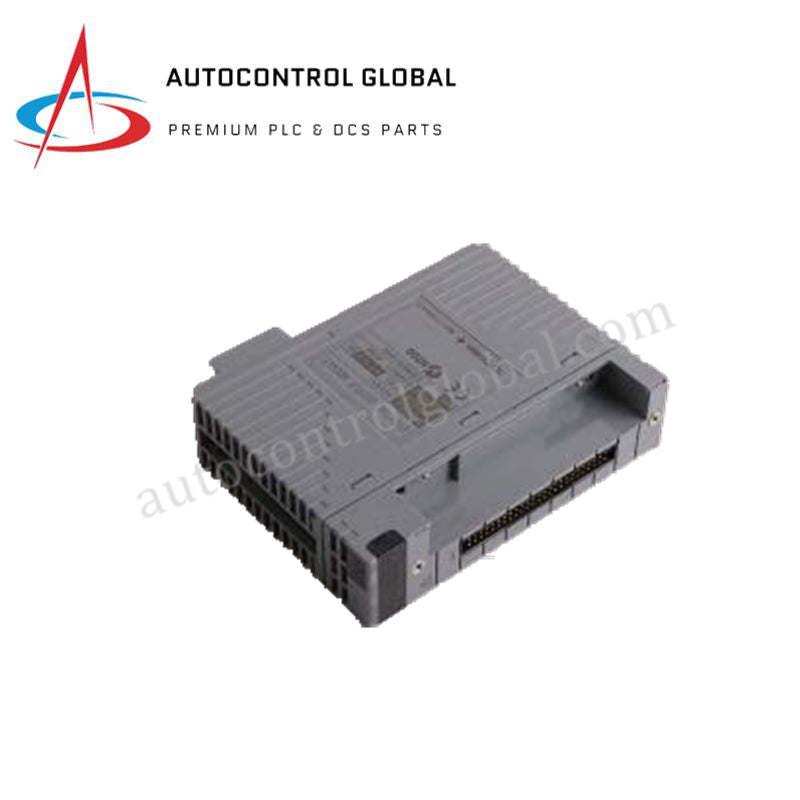

ماژول ورودی دیجیتال YOKOGAWA ADV151-P13 S2
YOKOGAWA ADV151-P13 S2 بهعنوان ماژول ورودی دیجیتال اصلی ADV151 برای دریافت سیگنالهای گسسته روشن/خاموش در پلتفرمهای CENTUM VP، CS 3000 و CS 1000 استفاده میشود.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | ADV151-P13 S2 |
| برند | YOKOGAWA |
| مبدأ | اندونزی |
| وزن | 0.45 کیلوگرم (وزن حمل: 1.5 کیلوگرم) |
| ابعاد | 81 x 103 x 146 میلیمتر |
| دمای کاری | -20 تا +70 درجه سانتیگراد |
| مصرف برق | حداکثر 290 میلیآمپر (در 5 VDC)، حداکثر 140 میلیآمپر (در 24 VDC) |
| تعداد کانال | 32 ورودی دیجیتال |
| نوع سیگنال ورودی | کنتاکت خشک بدون ولتاژ |
| ولتاژ نامی ورودی | 24 VDC نامی |
| شرایط حالت روشن | کمتر از یا مساوی 1 کیلواهم |
| شرایط حالت خاموش | بیشتر از یا مساوی 100 کیلواهم |
| جریان ورودی | 6 میلیآمپر +/- 20 درصد (در 24 VDC، 0 اهم) |
| ولتاژ ایزولاسیون | 2 کیلوولت AC بین سیگنال ورودی و سیستم (1 دقیقه) |
| زمان پاسخ | کمتر از یا مساوی 40 میلیثانیه |
| اتصال ترمینال | ترمینال پیچی کلمپی یا کانکتور MIL |
| قابلیت تعویض گرم | پشتیبانی میشود |
ایزولاسیون کانالبهکانال و جبرانسازی اتصال سرد
سیگنالهای تجهیزات میدانی از طریق اپتوکوپلرها وارد مدار ورودی دیجیتال میشوند؛ این اپتوکوپلرها ایزولاسیون گالوانیکی 2 کیلوولت AC را بین کانالهای ورودی و منطق داخلی بکپلین سیستم برقرار میکنند. این ساختار ایزولاسیون، جهشهای ولتاژ حالت مشترک را مسدود کرده و در محیطهای صنعتی پرنویز، تداخل متقابل سیگنالها بین کانالها را کاهش میدهد. اگرچه جبرانسازی اتصال سرد (CJC) عمدتاً در حلقههای آنالوگ ترموکوپل کاربرد دارد، معماری فیلترینگ گسسته این ماژول، لرزشهای فرکانسبالای کنتاکتهای میدانی را سرکوب میکند و انتقال پایدار منطق حالت گسسته به CPU سیستم DCS را حفظ میکند.
پرسشهای متداول
س: آیا مهندسان میتوانند در حالی که برق بکپلین سیستم فعال است، ماژول را بهصورت گرم تعویض کنند؟
پ: بله، این ماژول از تعویض گرم آنلاین و در حال کار در رکهای استاندارد I/O پشتیبانی میکند، بدون اینکه ارتباطات یا توزیع برق به ماژولهای مجاورِ در حال کار قطع شود.
س: اگر تکنسینهای کارخانه بخواهند یک ماژول سختافزاری منسوخ ADV151-P13 را تعویض کنند، چه اقدامی باید انجام دهند؟
پ: یوکوگاوا ماژول ورودی دیجیتال ADV151-P63/D5A00 را بهعنوان واحد جایگزین مستقیم کارخانهای برای سختافزارهای قدیمی سری ADV151-P13 معرفی کرده است.
راهنمای نصب در محل
ماژول را تا قفل شدن ضامنهای نگهدارنده در محل، بهطور محکم در شکاف اختصاصی خود روی رک I/O گره سیستم CENTUM نصب کنید. تمام سیمکشیهای میدانی را از طریق کابلهای زوجتابیده شیلددار عبور دهید و شیلد کابلها را در یک شینه اتصال زمین مرکزی با امپدانس پایین خاتمه دهید. هنگام اتصال هادیهای میدانی به مجموعه ترمینالهای کلمپی پیچی یا کابلهای کانکتور MIL، مسیرهای سیمکشی تمیز و جدا از خطوط AC با ولتاژ بالا ایجاد کنید تا از القای نویز الکترومغناطیسی جلوگیری شود.
