ماژول خروجی دیجیتال | یوکوگاوا ADV551-P00 S2
Manufacturer: Yokogawa
-
Part Number: ADV551-P00 S2
Condition：New with Original Package
Product Type: ماژولهای خروجی دیجیتال
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

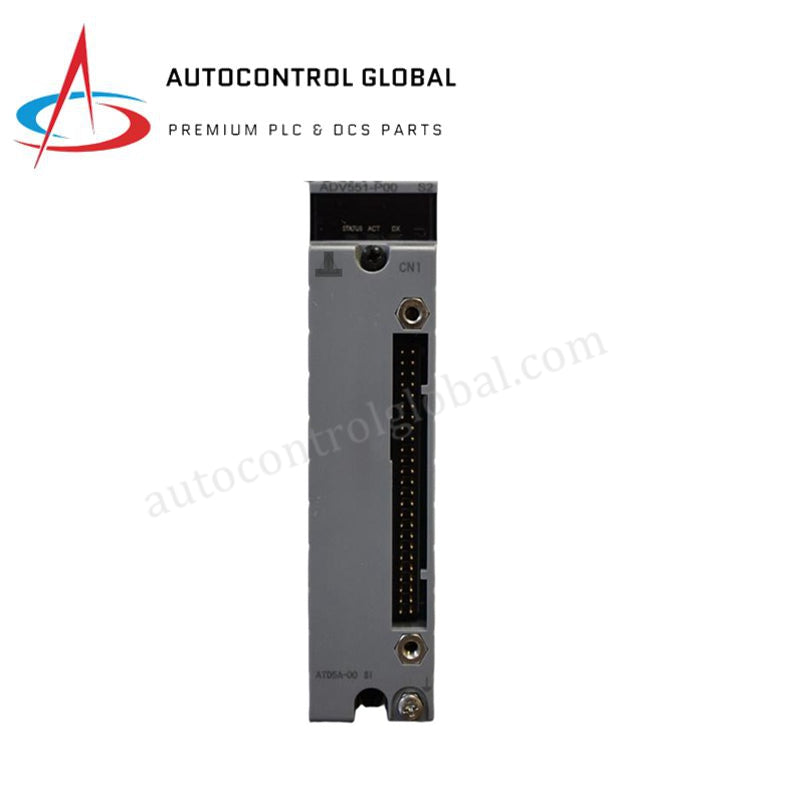

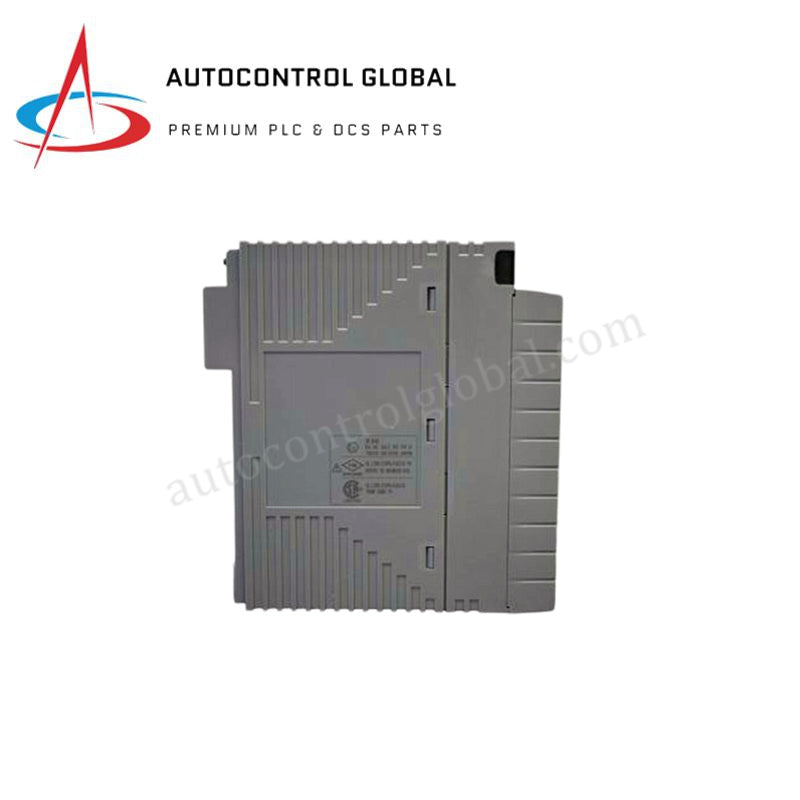

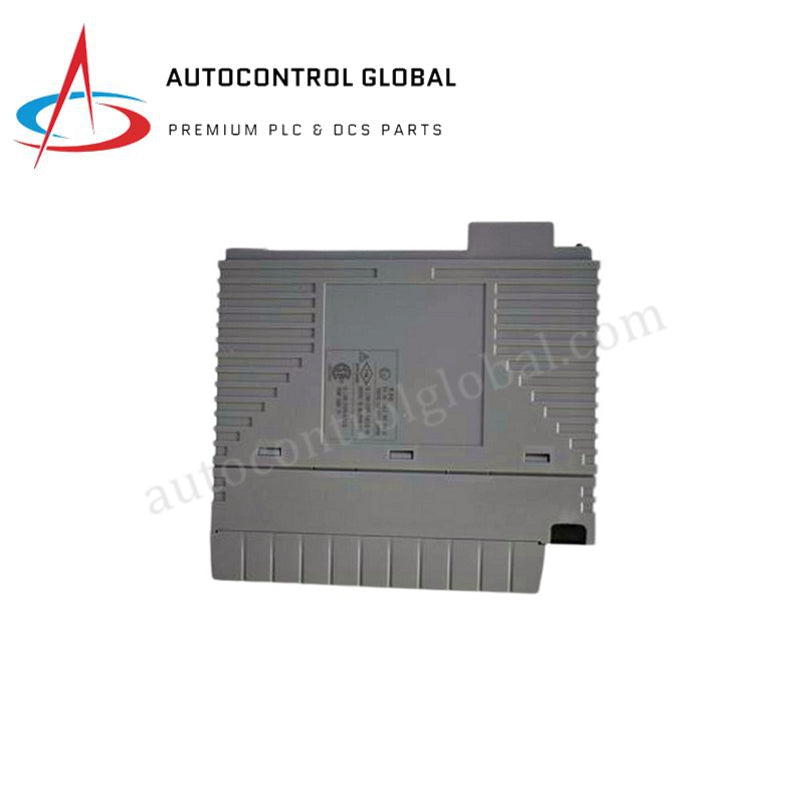

ماژولهای خروجی دیجیتال Yokogawa ADV551-P00 S2
Yokogawa ADV551-P00 S2 بهعنوان ماژول اصلی خروجی دیجیتال ADV551 برای اجرای سوئیچینگ جریانکش 24 VDC در پلتفرمهای Yokogawa CENTUM VP استفاده میشود.
جزئیات پسوند و ماتریس مدل
| مدل پایه | کد پسوند / گزینه | توضیحات / مشخصات |
|---|---|---|
| ADV551 | -P | دارای قابلیت خروجی پهنای پالس / خروجی تناسب زمانی |
| 0 | نوع پایه | |
| 0 | سبک پایه | |
| S2 | بازبینی سبک S2 برای نسخه سختافزاری بهروزشده |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | ADV551-P00 S2 (مدل پایه: ADV551) |
| برند | Yokogawa |
| مبدأ | اندونزی / ژاپن |
| وزن | 0.2 kg |
| ابعاد | 32.8 mm x 102.2 mm x 130 mm |
| دمای کاری | 0 تا 55 deg C |
| مصرف توان | 700 mA در 5 VDC (بکپلین)؛ 60 mA در 24 VDC (خارجی) |
| کانالهای خروجی | 32 کانال |
| ولتاژ نامی خروجی | 24 VDC (محدوده توان خارجی: 20.4 تا 26.4 VDC) |
| قالب خروجی | ترانزیستور جریانکش |
| حداکثر جریان بار | 100 mA برای هر کانال در 26.4 VDC |
| حداکثر ولتاژ خروجی در حالت روشن | <= 2 VDC |
| حداکثر نشتی در حالت خاموش | 0.1 mA |
| ایزولاسیون کانالها | سمت منفی مشترک بهازای هر 16 کانال |
| ولتاژ تحمل | 2 kV AC بهمدت 1 دقیقه (سیگنال نسبت به سیستم)؛ 500 V AC بهمدت 1 دقیقه (بین ترمینالهای مشترک) |
| رابط کابل | ترمینال پیچی فشاری، کابل AKB331 یا کابل MIL |
کنترل فرایند و معماری ایزولاسیون کانالبهکانال
سیستمهای کنترل فرایند Yokogawa CENTUM VP از آرایههای ایزولاسیون اپتوکوپلر گالوانیکی برای جداسازی مدارهای بار خارجی 24 VDC از ریزپردازندههای بکپلین استفاده میکنند. این ماژول 32 مدار ترانزیستوری خروجی دیجیتال خود را به دو گروه ایزوله 16 کاناله تقسیم میکند که هرکدام از یک ریل تغذیه منفی مشترک استفاده میکنند. ترانزیستورهای سوئیچینگ پرسرعت داخلی، سوئیچینگ وضعیت، خروجیهای پالسی تکضرب و چرخههای کاری تناسب زمانی را تا تفکیکپذیری 8 ms مدیریت میکنند و همزمان، درجه تحمل دیالکتریک 2 kV AC را بین مدارهای میدانی و باسهای داخلی سیستم حفظ میکنند.
سؤالات متداول
س: چه حالتهای زمانبندی خروجی را میتوان برای کانالهای جداگانه پیکربندی کرد؟
ج: کانالها از خروجی استاندارد وضعیت روشن/خاموش پیوسته، خروجیهای پهنای پالس تکضرب از 8 ms تا 7,200 ثانیه و چرخههای کاری تناسب زمانی پشتیبانی میکنند.
س: توان حلقه خارجی چگونه بین 32 کانال توزیع میشود؟
ج: توان کنترلی خارجی 24 VDC از طریق اتصالات ترمینال توان ماژول تأمین میشود تا بارهای میدانی را راهاندازی کند؛ خود ماژول برای تغذیه مدارهای الکترونیکی راهانداز بار سمت مثبت، حداکثر 60 mA مصرف میکند.
س: آیا این ماژول میتواند در آرایش دوتایی با افزونگی دوگانه و تحمل خطا کار کند؟
ج: بله، دو ماژول ADV551-P00 S2 را میتوان در شکافهای جفتشده یک سابرک روی بکپلین دوگانه دارای افزونگی نصب کرد تا هنگام تعمیر و نگهداری سختافزار، سوئیچینگ سیگنال گسسته بدون وقفه ادامه یابد.
راهنمای نصب میدانی
پیش از نصب یا خارج کردن ماژول، خاموش بودن منابع تغذیه خارجی 24 VDC و تغذیه رک بکپلین را بررسی کنید.
اطمینان حاصل کنید دستهسیمهای میدانی مربوط به بارهای با القای بالا، مانند بوبینهای رله بزرگ یا شیرهای سلونوئیدی، به سرکوبگرها یا دیودهای هرزگرد مجهز باشند و این قطعات نزدیک بار نصب شوند تا از آسیبدیدن ترانزیستورهای خروجی کلکتور باز بر اثر جهشهای ولتاژ نیروی ضد محرکه جلوگیری شود.
ترمینالهای خارجی یا کابلهای پیشساخته AKB331 را با استفاده از پیچهای قفلکننده یکپارچه بهطور ایمن متصل کنید و کابلهای سیگنال را جدا از هادیهای AC ولتاژبالا عبور دهید تا از ایجاد نویز الکترومغناطیسی القایی جلوگیری شود.
