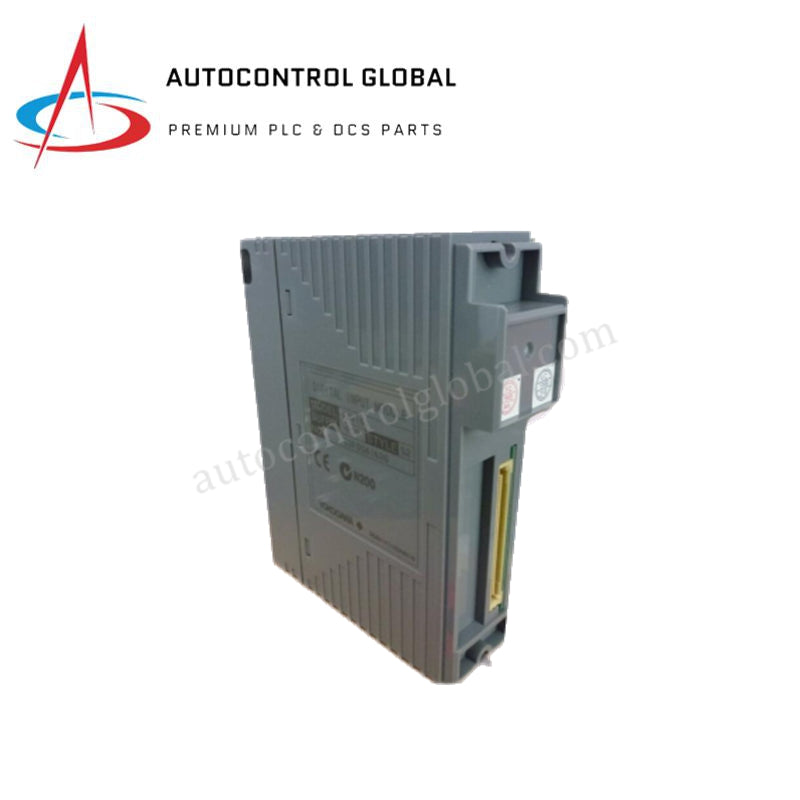

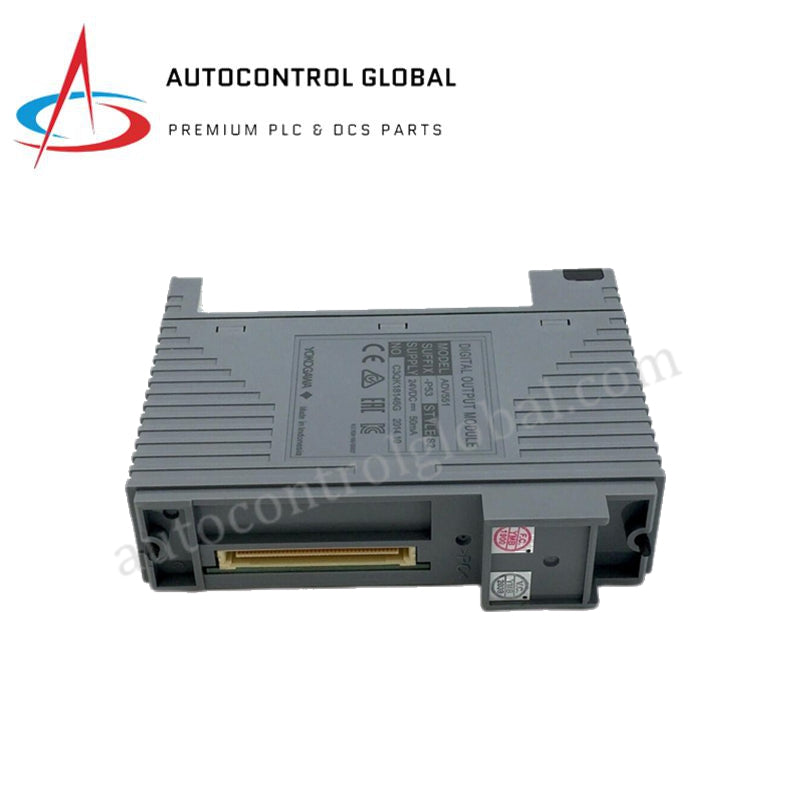

ماژول خروجی دیجیتال | یوکوگاوا ADV551-P60/D5S00
Manufacturer: Yokogawa
-
Part Number: ADV551-P60/D5S00
Condition：New with Original Package
Product Type: ماژول‌های خروجی دیجیتال
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول خروجی دیجیتال Yokogawa ADV551-P60/D5S00
Yokogawa ADV551-P60/D5S00 که با عنوان ماژول خروجی دیجیتال ADV551 نیز در فهرست محصولات ثبت شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای سوئیچینگ گسسته ۳۲ کاناله و اجرای پالس‌عرضی در شبکه‌های Yokogawa CENTUM VP و FIO عمل می‌کند.
جزئیات پسوند و ماتریس مدل
| کد | نوع | توضیحات |
|---|---|---|
| ADV551 | مدل پایه | ماژول خروجی دیجیتال (۳۲ کاناله، ۲۴ VDC، ایزوله) |
| -P | عملکرد خروجی | دارای عملکرد خروجی پالس‌عرضی / عملکرد خروجی متناسب با زمان |
| 6 | گزینه سخت‌افزاری | دارای نمایشگر وضعیت؛ بدون حفاظت ضدانفجار |
| 0 | کد پایه | نوع پایه |
| /D5S00 | کد گزینه | مجهز به ترمینال پیچی فشاری ATD5S-00 |
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | ADV551-P60/D5S00 |
| برند | Yokogawa |
| مبدأ | اندونزی |
| وزن | ۰٫۴ کیلوگرم (ماژول + ترمینال) |
| ابعاد | ابعاد استاندارد ماژول FIO شرکت Yokogawa |
| دمای کاری | ۰ تا ۶۰ درجه سانتی‌گراد |
| مصرف توان | حداکثر ۷۰۰ میلی‌آمپر در ۵ VDC (به‌علاوه تغذیه خارجی ۲۴ VDC فیلد) |
| تعداد کانال | ۳۲ خروجی دیجیتال (نوع سینک جریان) |
| ولتاژ بار نامی | ۲۴ VDC (محدوده مجاز: ۲۰٫۴ تا ۲۶٫۴ VDC) |
| حداکثر جریان بار | ۱۰۰ میلی‌آمپر برای هر کانال در ۲۶٫۴ VDC (معمولاً: ۵۰ میلی‌آمپر در ۲۴ VDC) |
| زمان پاسخ | <= ۳ میلی‌ثانیه (خروجی وضعیت)، <= ۱۰ میلی‌ثانیه (خروجی ترکیبی/پالسی) |
| ایزولاسیون کانال | پیکربندی مشترک منفی برای هر ۱۶ کانال |
| استحکام دی‌الکتریک | ۲ kV AC (سیگنال به سیستم)، ۵۰۰ V AC (بین مشترک‌ها) |
| محدوده عرض پالس | ۸ میلی‌ثانیه تا ۷۲۰۰ ثانیه (تفکیک‌پذیری: ۸ میلی‌ثانیه) |
| رابط ترمینال | ترمینال پیچی فشاری ATD5S-00 |
کنترل فرایند و ایزولاسیون سیگنال فیلد
این سخت‌افزار ایزولاسیون گالوانیکی بین منطق ورودی و مدارهای ترمینال فیلد را برقرار می‌کند و ولتاژ تحمل ۲ kV AC را از کانال‌های فیلد تا باس سیستم بک‌پلین حفظ می‌کند. طبقات خروجی که از طریق شبکه ترانزیستوری سینک جریان ۲۴ VDC کار می‌کنند، در بلوک‌های مشترک منفی ۱۶ کاناله گروه‌بندی می‌شوند تا اختلاف پتانسیل زمین در حلقه‌های عملگر چندنقطه‌ای ایزوله شود. حلقه‌های تشخیصی پیوسته، راه‌اندازهای تک‌تک کانال‌ها را اسکن می‌کنند و ضمن حفظ اجرای کامل سوئیچینگ سخت‌افزاری با فواصل پاسخ ۳ میلی‌ثانیه‌ای، وضعیت خروجی را در زمان واقعی روی ماتریس LED پنل جلویی نمایش می‌دهند.
پرسش‌های متداول
س: تفاوت عملکردی اصلی بین ADV551-P60/D5S00 و نسخه قدیمی‌تر ADV551-P10 چیست؟
پ: پسوند P60 نمایشگر LED وضعیت روی پنل جلویی و دکمه فشاری تشخیصی برای بررسی محلی وضعیت را اضافه می‌کند و در عین حال عملکرد خروجی پالس‌عرضی و متناسب با زمان مدل P10 را بدون رده‌بندی حفاظت ضدانفجار حفظ می‌کند.
س: کد گزینه /D5S00 چگونه الزامات کابل‌کشی فیلد را تغییر می‌دهد؟
پ: گزینه /D5S00 یک ترمینال پیچی فشاری ATD5S-00 با نصب مستقیم را فراهم می‌کند که روی کانکتور جلویی ماژول نصب شده است. این گزینه امکان اتصال مستقیم هادی‌های فیلد به ترمینال‌های پنل جلویی را فراهم می‌کند و نیاز به کابل‌کشی چندرشته‌ای خارجی و بردهای واسط ترمینال میانی را از بین می‌برد.
س: ماژول پیکربندی زمان‌بندی خروجی پالس‌عرضی را چگونه مدیریت می‌کند؟
پ: موتور سفت‌افزار -P مدت پالس را که توسط نرم‌افزار تعریف می‌شود، از ۸ میلی‌ثانیه تا ۷۲۰۰ ثانیه می‌پذیرد. پالس‌ها با گام‌های دقیق ۸ میلی‌ثانیه‌ای پردازش می‌شوند و حداکثر جریان نشتی در حالت خاموش در تمام ۳۲ کانال ترانزیستوری سینک جریان کمتر از ۰٫۱ میلی‌آمپر است.
راهنمای نصب در فیلد
ماژول را مستقیماً داخل یک شیار خالی رک FIO قرار دهید تا کانکتورهای بک‌پلین کاملاً در جای خود بنشینند. پیش از اعمال برق، پیچ‌های نصب بالایی و پایینی پنل را محکم کنید تا پیوستگی اتصال زمین بدنه برقرار شود.
هادی‌های فیلد را با استفاده از سیم مسی رشته‌ای با اندازه متناسب با نیازهای جریان محلی، مستقیماً به ترمینال پیچی فشاری ATD5S-00 متصل کنید. اطمینان حاصل کنید که توان حلقه خارجی ۲۴ VDC در شرایط بار کامل (حداکثر ۱۰۰ میلی‌آمپر برای هر کانال) کاملاً در محدوده ۲۰٫۴ تا ۲۶٫۴ VDC باقی بماند. برای جلوگیری از کوپل الکترومغناطیسی، خطوط خروجی DC فیلد را درون محفظه کنترل دست‌کم ۱۰۰ میلی‌متر از کابل‌های AC ولتاژ بالا جدا کنید.
