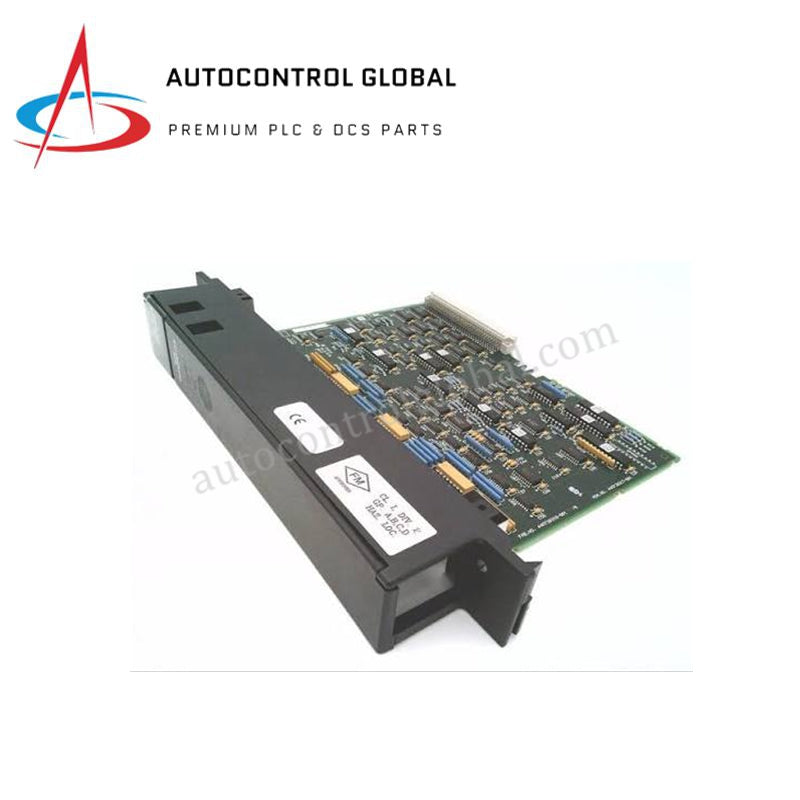

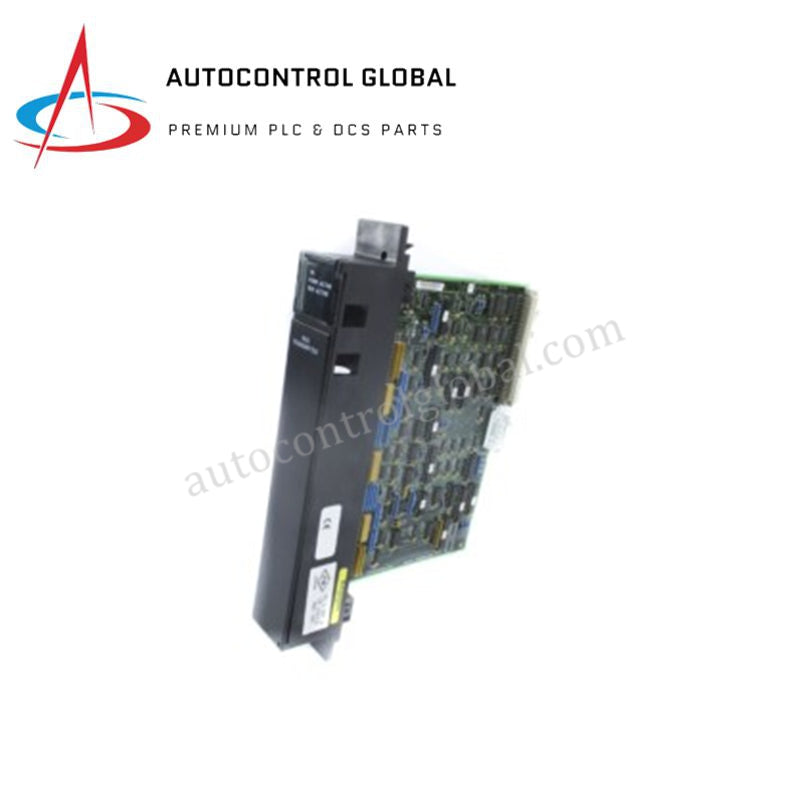

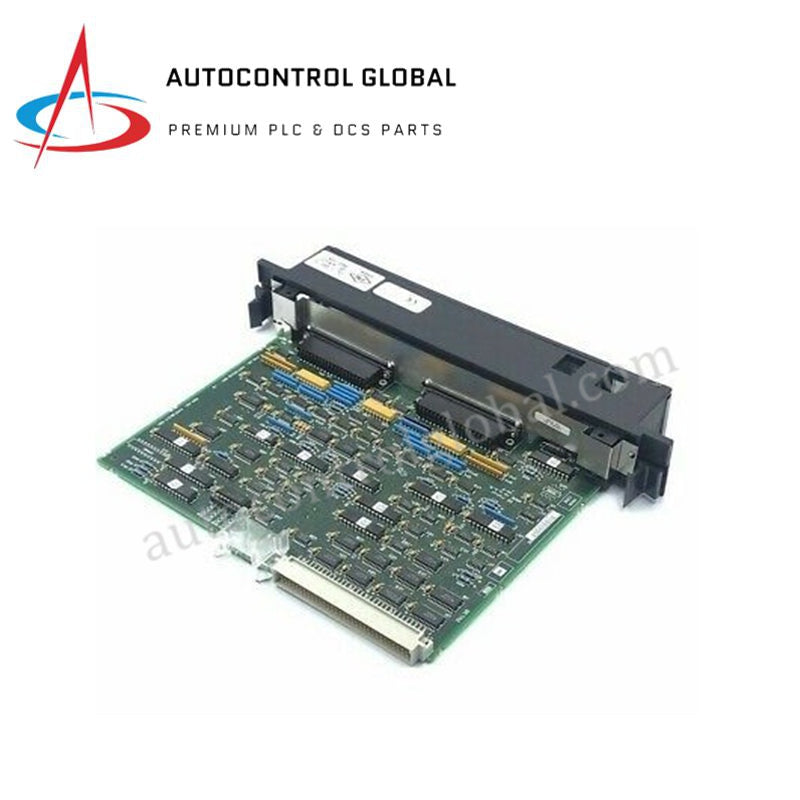

ماژول کنترلکننده گذرگاه دوگانه | GE IC697BEM713G سری 90-70
Manufacturer: GE Fanuc
-
Part Number: IC697BEM713G
Condition：New with Original Package
Product Type: ماژولهای کنترلر باس
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول کنترلر گذرگاه Genius دومسیره GE IC697BEM713G سری 90-70
GE IC697BEM713G که با نام IC697BEM713 نیز در کاتالوگ ثبت شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای اتصال به دو شبکه مستقل گذرگاه Genius در پلتفرمهای PLC سری 90-70 عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC697BEM713G |
| برند | GE |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.5 کیلوگرم (1.1 پوند) |
| ابعاد | ماژول تکاسلات استاندارد سری 90-70 |
| دمای کارکرد | 0 تا 60 درجه سانتیگراد (32 تا 140 درجه فارنهایت) |
| دمای نگهداری | -40 تا 70 درجه سانتیگراد (-40 تا 158 درجه فارنهایت) |
| مصرف برق | +5 VDC با جریان معمول حدود 1.5 A از بکپلین |
| درگاههای گذرگاه | 2 درگاه گذرگاه Genius (هممحور دوقلو، 50 اهم) |
| ظرفیت دستگاه | حداکثر 31 دستگاه در هر گذرگاه (در مجموع 62 دستگاه در هر دو شبکه) |
| سرعت گذرگاه | 153.6 kbps، استاندارد ثابت Genius |
| ایزولاسیون | ایزولاسیون منطقی 1500 VAC بین گذرگاه و بکپلین |
| رابط بکپلین | VMEbus (دسترسی حافظه CPU از طریق RAM دومسیره) |
گذرگاه بکپلین و شبکههای قطعی
این ماژول از طریق معماری بکپلین VMEbus پرسرعت و با استفاده از RAM دومسیره، مستقیماً به CPU سری 90-70 متصل میشود. سرعت بالای ارتباطی گذرگاه بکپلین امکان کنترل همزمان مبتنی بر عبور توکن را در هر دو کانال مستقل فراهم میکند، بدون آنکه موجب افزایش زمان اسکن شود. سازگاری صحیح فلشفرمویر، جمعآوری عیبیابی بلادرنگ، همگامسازی ثباتهای داده سراسری و اجرای عملیات شبکه افزونه تحملپذیر در برابر خطا را میان بلوکهای توزیعشده Genius I/O، واحدهای BIU و DCM امکانپذیر میکند.
سؤالات متداول
س: آیا میتوان ماژول IC697BEM713G را هنگامی که رک اصلی برقدار است خارج یا تعویض کرد؟
پ: خیر، این ماژول قابلیت تعویض گرم ندارد. اپراتورهای سیستم باید پیش از نصب یا خارج کردن برد، برق بکپلین را قطع کنند تا از آسیب به منطق سیستم یا سختافزار جلوگیری شود.
س: پیکربندی دومسیره چه تأثیری بر ظرفیت دستگاه در هر اسلات سری 90-70 دارد؟
پ: هر درگاه یک گذرگاه مستقل Genius را مدیریت میکند که حداکثر 31 دستگاه (با نشانیهای 0 تا 31) دارد؛ بنابراین یک ماژول تکاسلات میتواند در مجموع با حداکثر 62 دستگاه میدانی ارتباط برقرار کند.
راهنمای نصب در محل
IC697BEM713G را در یک اسلات تکماژوله استاندارد سری 90-70، در حالی که برق بکپلین کاملاً قطع است، محکم در جای خود نصب کنید. پیچهای پنل بالایی و پایینی را محکم کنید تا اتصال الکتریکی زمین مطمئنی با شاسی رک برقرار شود. کابلهای هممحور دوقلوی شیلددار (RG-58/U یا معادل آن) را به کانکتورهای جلویی تعیینشده برای گذرگاه 1 و گذرگاه 2 هدایت کنید و مسیرهای سیگنال را از کانالهای برق پرقدرت دور نگه دارید. برای مهار بازتاب سیگنال و حفظ ایزولاسیون گالوانیکی 1500 VAC، مقاومتهای پایانهای 75 اهم یا 150 اهم را در دو سر فیزیکی هر لینک زنجیرهای، بین پایانههای سری، متصل کنید.
