سنسور نزدیکی جریان گردابی امرسون CON041+PR6423/002-031-CN
Manufacturer: Emerson
-
Part Number: CON041+PR6423/002-031
Condition：New with Original Package
Product Type: حسگرهای نزدیکی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

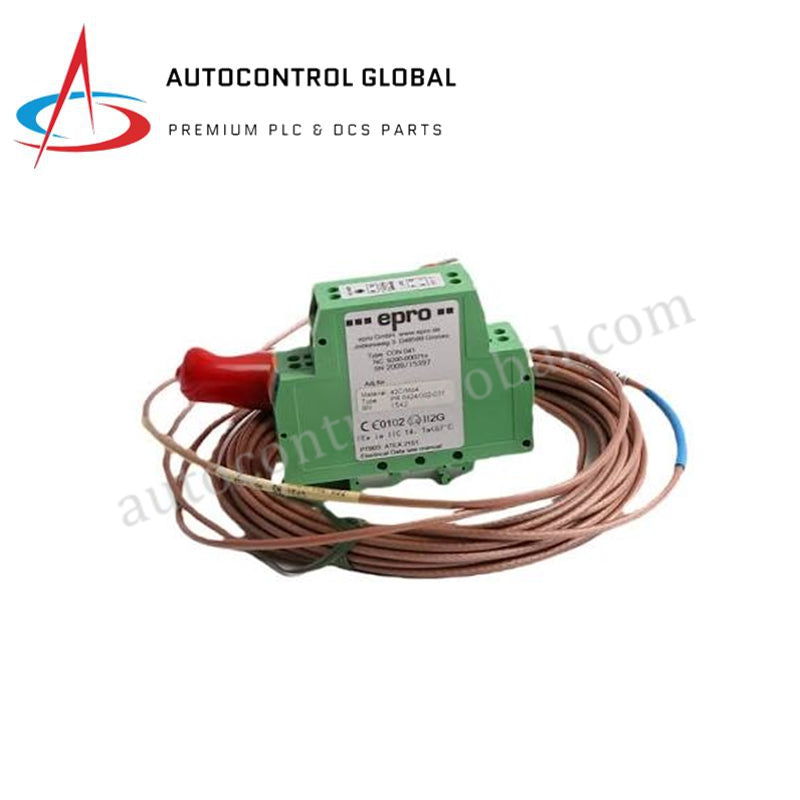

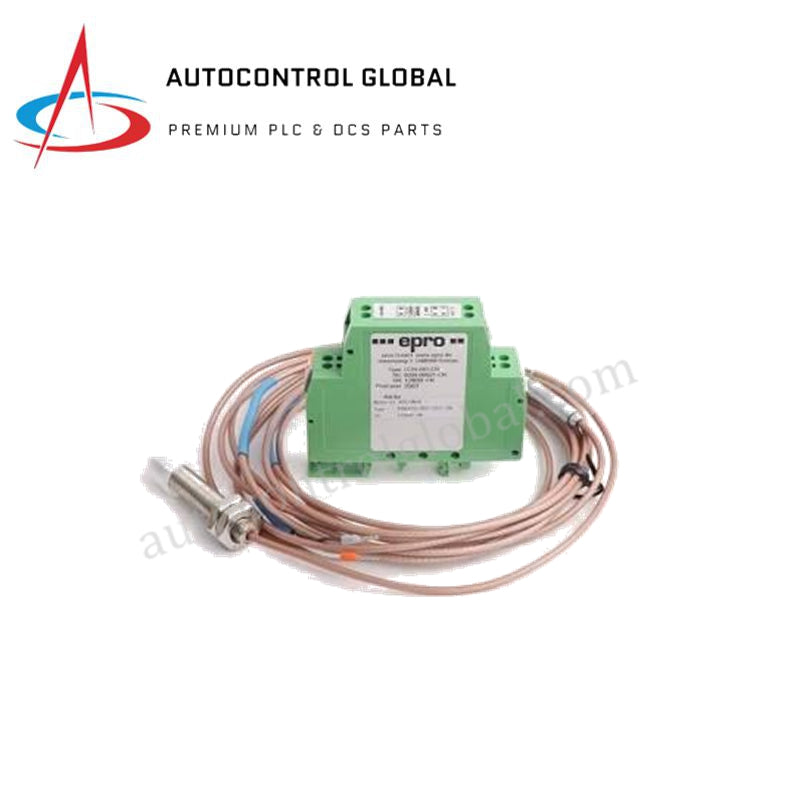

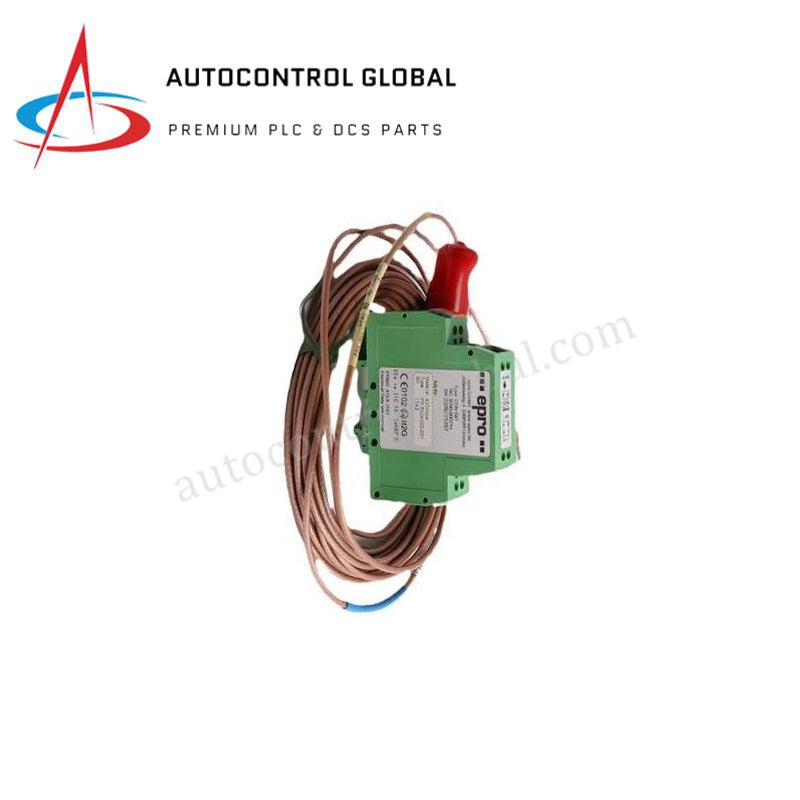

سیستم حسگر جریان گردابی Emerson CON041+PR6423/002-031-CN
Emerson CON041+PR6423/002-031-CN، که به عنوان سیستم ترنسدیوسر مجاورت CON041 نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای اندازهگیری ارتعاش و جابجایی شافت بدون تماس در سیستمهای حفاظت ماشینآلات عمل میکند. این مجموعه یکپارچه حرکت مکانیکی نسبی اهداف شافت چرخان را از طریق القای جریان گردابی حس میکند و تغییرات امپدانس در نوک پروب ۸ میلیمتری را به خروجیهای آنالوگ پردازششده تبدیل میکند. حلقه فیزیکی، پروب نصبشده در میدان PR6423/002-031-CN را به تقویتکننده سیگنال نصبشده روی ریل CON041 متصل میکند تا خطیسازی سیگنال فیزیکی به الکتریکی انجام شود.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CON041+PR6423/002-031-CN |
| برند | Emerson (EPRO) |
| ساخت | ایالات متحده آمریکا |
| وزن | ۰.۳۲ کیلوگرم |
| ابعاد | ۱۲.۱ سانتیمتر × ۵.۲ سانتیمتر × ۱۶.۶ سانتیمتر |
| دمای کاری | پروب: -۳۵ تا +۱۸۰ درجه سانتیگراد؛ مبدل: -۳۵ تا +۸۵ درجه سانتیگراد |
| مصرف برق | تأمین برق: ۲۴ ولت DC نامی |
| قطر نوک پروب | ۸ میلیمتر |
| دامنه اندازهگیری خطی | ۲ میلیمتر (۸۰ میل) |
| حساسیت | ۸ ولت بر میلیمتر (۲۰۳.۲ میلیولت بر میل) ± ۵٪ |
| پاسخ فرکانسی | تا ۱۰ کیلوهرتز |
| سیگنال خروجی | ۴-۲۰ میلیآمپر DC / ±۱۰ ولت DC |
| کلاس حفاظتی | پروب: IP66؛ مبدل: IP20 |
یکپارچهسازی کنترل فرآیند و ایزولاسیون کانال
الکترونیک مبدل از ایزولاسیون کانال به کانال استفاده میکند تا از ایجاد حلقههای زمین احتمالی که میتوانند سیگنالهای اندازهگیری فرکانس بالا را در نصبهای چندکاناله متراکم خراب کنند، جلوگیری کند. ماژول CON041 دادههای خام حسگر فیزیکی را پردازش کرده و خروجی دوگانهای شامل سیگنال دینامیک ±۱۰ ولت DC برای تحلیلگرهای طیف در زمان واقعی و حلقه جریان خطی ۴-۲۰ میلیآمپر DC برای یکپارچهسازی مستقیم با کنترلر DCS تولید میکند. این مسیر جداگانه حلقه آنالوگ، یکپارچگی سیستم را در محیطهایی با تداخل الکترومغناطیسی بالا حفظ میکند.
سؤالات متداول
س: وقتی کابل حسگر باز یا اتصال کوتاه شود، مبدل CON041 چگونه عمل میکند؟
ج: مبدل از مدارهای تشخیصی برای ارزیابی مداوم یکپارچگی حلقه حسگر استفاده میکند و جریان خروجی آنالوگ را به زیر ۳.۶ میلیآمپر کاهش میدهد تا خطای کابلکشی را مستقیماً به سیستم نظارتی اعلام کند.
س: آیا میتوان تقویتکننده سیگنال CON041 را در ناحیه دمای بالا در محفظه توربین نصب کرد؟
ج: خیر. پروب PR6423/002-031-CN برای نواحی دمای بالا تا +۱۸۰ درجه سانتیگراد مناسب است، اما مبدل CON041 شامل قطعات نیمههادی فعال است و باید در جعبه اتصال میدانی نصب شود که دما بین -۳۵ تا +۸۵ درجه سانتیگراد باقی بماند.
س: آیا خروجیهای ولتاژ و جریان نیاز به کالیبراسیون جداگانه دارند؟
ج: خیر. هر دو خروجی ۴-۲۰ میلیآمپر DC و ±۱۰ ولت DC به طور همزمان و بر اساس حساسیت کارخانهای ۸ ولت بر میلیمتر، در دامنه اندازهگیری ۲ میلیمتر پیشکالیبره و خطیسازی شدهاند.
راهنمای نصب میدانی
- کالیبراسیون فاصله مکانیکی: پروب PR6423/002-031-CN را در قاب دستگاه پیچ کنید و در حین اندازهگیری ولتاژ خروجی، مهرههای قفل را فقط زمانی محکم کنید که ولتاژ پایه فاصله در آفست کالیبره شده ۰.۵ میلیمتر تثبیت شود.
- اتصال کابل کواکسیال: اتصال بین سیم پروب و کابل توسعه را با نوار خودترمیمکننده بپیچید تا رطوبت، بخار و روانکنندههای مصنوعی را مسدود کند.
- پروتکل اتصال زمین شیلد: اطمینان حاصل کنید که شیلد کابل کواکسیال فقط در ترمینال شیلد اختصاصی مبدل CON041 خاتمه یابد تا زمین تکنقطهای برقرار شده و نویز سیگنال جلوگیری شود.
- جداسازی کانالها: تمام کابلهای حسگر ولتاژ پایین را از طریق لولههای فلزی زمینشده اختصاصی عبور دهید که از کابلهای موتور جریان بالا یا خطوط تغذیه درایو فرکانس متغیر جدا باشند.
