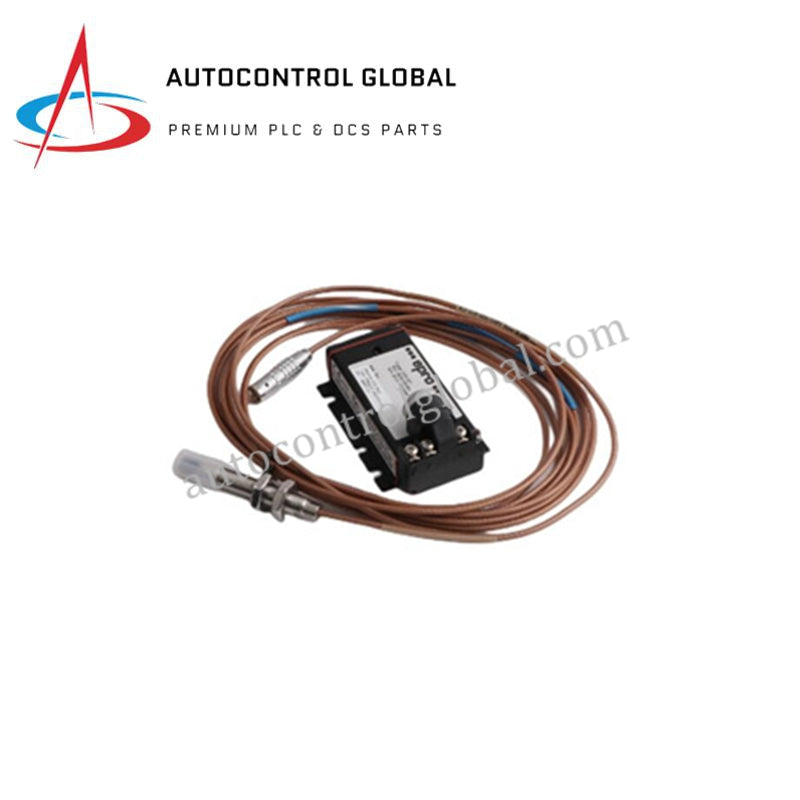

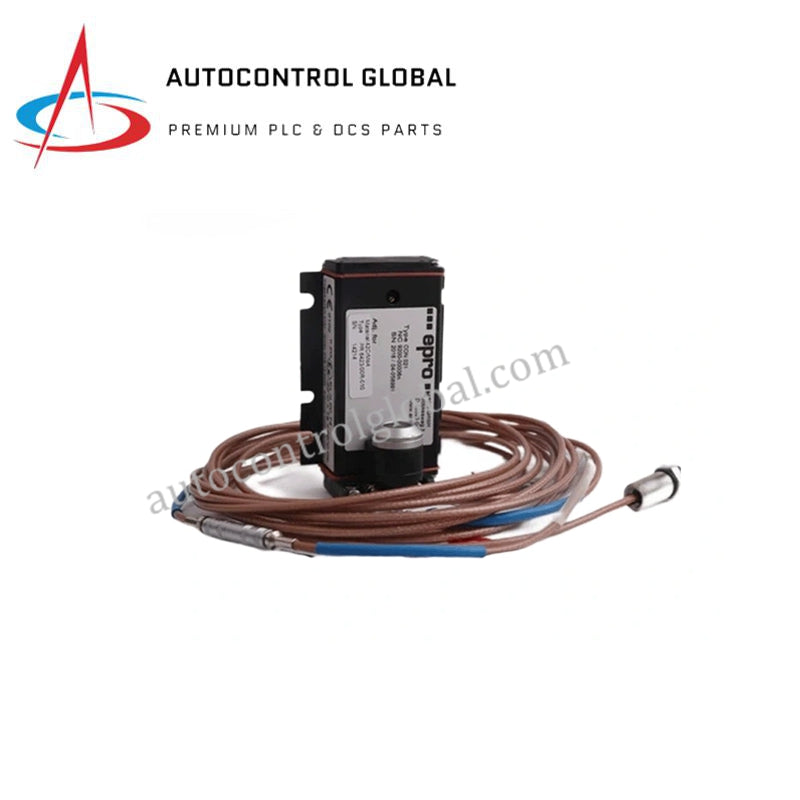

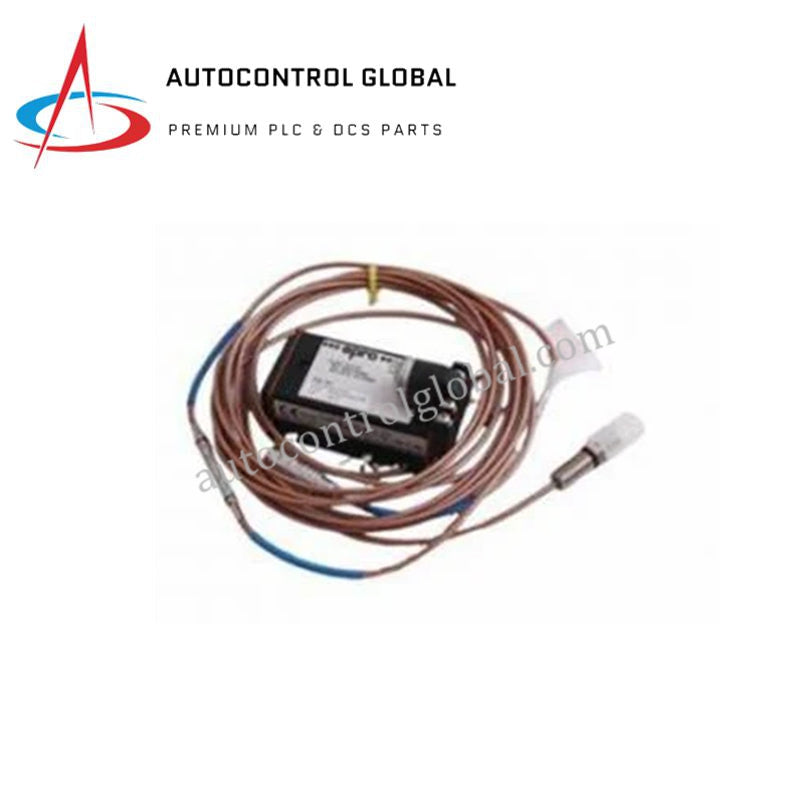

سنسور نزدیکی جریان گردابی امرسون EPRO مدل PR6426/010-140+CON011
Manufacturer: Emerson
-
Part Number: CON011+PR6426/010-140
Condition：New with Original Package
Product Type: حسگرهای نزدیکی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
حسگر جریان گردابی EMERSON PR6426/010-140+CON011
EMERSON PR6426/010-140+CON011، که همچنین به عنوان بسته حسگر EMERSON PR6426/010-140 و مبدل CON011 فهرست شده است، به عنوان یک قطعه سختافزاری اختصاصی برای تشخیص ارتعاش و جابجایی شافت بدون تماس در پلتفرمهای حفاظت ماشینآلات عمل میکند. مجموعه پروب صنعتی حرکت ساختاری، بیمرکزی و موقعیت محوری را مستقیماً از اجزای دوار ماشینآلات ثبت میکند. حلقه پردازش از تغییرات جابجایی فیزیکی برای مدولاسیون میدان الکترومغناطیسی جریان گردابی استفاده میکند که مبدل سیگنال CON011 جفت شده آن را به خروجی آنالوگ خطیشده با دقت بالا برای سیستمهای حفاظت ماشینآلات بالادستی تبدیل میکند.
تجزیه پسوند و ماتریس مدل
ترکیب خاص ارائه شده، سیستم حسگر و مبدل جفت شده کارخانهای را برای پارامترهای دینامیکی استاندارد مشخص میکند:
- PR6426/010-140: پروب حسگر جریان گردابی فیزیکی با قطر نوک خاص، پیکربندی رزوه و طول کابل یکپارچه که برای عملکرد در گستره دمایی وسیع طراحی شده است.
- CON011: مبدل سیگنال مخصوص نصب روی ریل دین یا پنل که برای خطیسازی سیگنال خام RF از سری پروب PR6426 کالیبره شده است و آن را به حلقه ولتاژ صنعتی استاندارد تبدیل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PR6426/010-140+CON011 |
| برند | EMERSON / EPRO |
| محل ساخت | ایالات متحده آمریکا |
| وزن | 0.2 کیلوگرم |
| ابعاد | 13.0 سانتیمتر × 1.9 سانتیمتر × 19.1 سانتیمتر |
| دمای کاری (پروب) | -35 تا +180 درجه سانتیگراد |
| دمای کاری (مبدل) | -35 تا +85 درجه سانتیگراد |
| مصرف برق | 24 ولت مستقیم نامی |
| قطر نوک پروب | 5 میلیمتر |
| دامنه اندازهگیری خطی | 2 میلیمتر (80 میل) |
| فاصله هوایی اولیه | 0.5 میلیمتر (20 میل) |
| حساسیت (ISF) | 8 ولت بر میلیمتر (203.2 میلیولت بر میل) +/-5% |
| انحراف از خط بهترین برازش (DSL) | +/-0.025 میلیمتر (+/-1 میل) |
| پاسخ فرکانسی | تا 10 کیلوهرتز |
| کلاس حفاظت (پروب) | IP66 |
| سیگنال خروجی | +/-10 ولت مستقیم |
| تشخیصها | نظارت بر سلامت حسگر، تشخیص خطای سیمکشی |
| گواهینامهها | API 670، ATEX، IECEx، CSA، CE |
مقیاسگذاری پروب جریان گردابی و دینامیک ماشینآلات
کار با سیستم EMERSON PR6426/010-140 نیازمند مقیاسبندی دقیق پروب جریان گردابی برای تضمین صحت اندازهگیری دینامیک روتور است. نوک پروب ۵ میلیمتری میدان الکترومغناطیسی متمرکزی ایجاد میکند که قادر به ردیابی تغییرات سطحی فرکانس بالا تا ۱۰ کیلوهرتز است. کالیبراسیون میدانی بر اعتبارسنجی دقیق ولتاژ فاصله نسبت به مبناهای هدف تکیه دارد و سیستم را به تنظیم فاصله هوای اولیه ۰.۵ میلیمتر میرساند. ماژول CON011 سرکوب تداخل متقابل را به صورت بلادرنگ انجام میدهد و از همپوشانی سیگنال هنگام استفاده همزمان از چند پروب برای ثبت معیارهای محوری و شعاعی روی یک یاتاقان ژورنال توربین جلوگیری میکند.
سؤالات متداول
س: آیا تقویتکننده سیگنال CON011 نیاز به کالیبراسیون تطبیقی خاص با پروب PR6426 دارد؟
الف: بله. مبدل CON011 به صورت کارخانهای با ویژگیهای الکتریکی و مقیاس حساسیت (۸ ولت بر میلیمتر) سری حسگر PR6426 تنظیم شده است. تعویض مبدلها بین سریهای مختلف پروب بدون تأیید پیکربندی ولتاژ پایه، انحراف از خط بهترین برازش را تغییر داده و عملکرد هشدارهای حیاتی را به خطر میاندازد.
س: سیستم چگونه تداخل الکترومغناطیسی فرکانس بالا را از ژنراتور توربین جدا میکند؟
الف: معماری سختافزار بر سرکوب فعال تداخل متقابل در داخل مبدل CON011 تکیه دارد و نیازمند استفاده از شیلد کواکسیال بیرونی پیوسته است. این مانع مکانیکی شیلد، فرکانسهای گذرای خارجی را از تحریف حلقه حساس اندازهگیری جریان گردابی باز میدارد.
راهنمای نصب میدانی
- قفل مکانیکی رزوه: پروب PR6426 را محکم در رزوه بدنه دستگاه نصب کنید و اطمینان حاصل کنید که محدودیتهای درگیری رزوه صنعتی استاندارد رعایت شده است. در صورت وجود تشدید مکانیکی شدید و مداوم، از ترکیب قفلکننده رزوه استفاده کنید.
- اعتبارسنجی فاصله هوا: از ابزار کالیبراسیون دقیق استفاده کنید یا خروجی ولتاژ مستقیم DC از ماژول CON011 را دنبال کنید تا مطمئن شوید فاصله هوای اولیه با مقدار هدف ۰.۵ میلیمتر قبل از سفت کردن مهرههای قفل اصلی مطابقت دارد.
- مدیریت پیوستگی شیلد: مدار شیلد را از سر پروب حسگر تا جعبه اتصال ابزار دقیق ترمینال بدون وقفه نگه دارید. شیلد را تنها در یک نقطه اتصال زمین کنید تا از ایجاد حلقههای جریان زمین که خروجی ولتاژ دینامیکی را مختل میکنند، جلوگیری شود.
- محدودیتهای خمیدگی فیزیکی: در هنگام نصب سیستم، معیار حداقل شعاع خمیدگی فیزیکی کابل کواکسیال یکپارچه را رعایت کنید. پیچش یا فشار بیش از حد باعث تغییر مقاومت داخلی میشود و خطای اندازهگیری را در منحنی حساسیت ۸ ولت بر میلیمتر ایجاد میکند.
