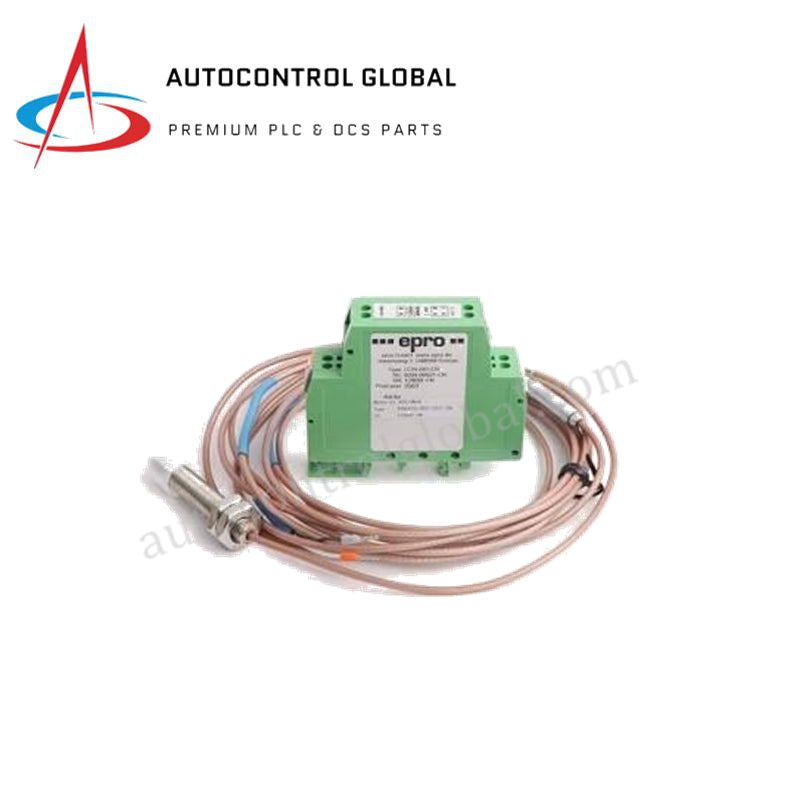

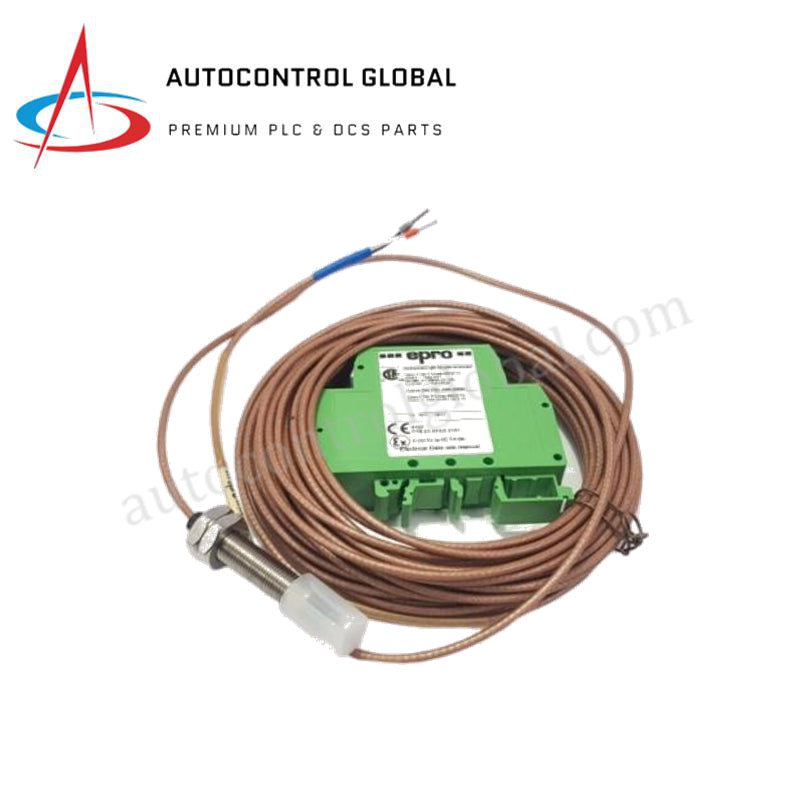

سنسور ماژول پردازنده PLC مدل EPRO CON021 + PR6424/002-130
Manufacturer: Emerson
-
Part Number: CON021+PR6424/002-130
Condition：New with Original Package
Product Type: ماژولهای پردازنده PLC
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
سیستم پایش توربوماشینآلات EPRO CON021+PR6424/002-130
EPRO CON021+PR6424/002-130 که با نام ماژول پردازنده PLC CON021+PR6424/002-130 نیز در کاتالوگ ثبت شده است، برای اندازهگیری بدون تماس جابهجایی محور و پایش ارتعاشات دینامیکی در توربوماشینآلات پیکربندی شده و بهعنوان یک جزء سختافزاری اختصاصی، دادههای خام حسگر را در بسترهای شبکه کنترل به خروجیهای ولتاژ استاندارد تبدیل میکند. این سیستم تغییرات فاصله بین نوک پروب و هدف فرومغناطیسیِ در حال چرخش را بهصورت فیزیکی اندازهگیری کرده و خروجی ولتاژ خطی را به بکپلینهای پردازشی اصلی DCS یا PLC ارائه میدهد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CON021 + PR6424/002-130 |
| برند | EPRO (Emerson Electric) |
| مبدأ | چین |
| وزن | مبدل: ۱۲۰ گرم (بدون پروب و مجموعه کابل) |
| ابعاد | پیکربندی استاندارد ماژول فشرده |
| دمای کاری | مبدل: ۳۰- تا ۱۰۰+ درجه سانتیگراد؛ پروب: ۳۵- تا ۱۸۰+ درجه سانتیگراد |
| مصرف توان | با ولتاژ تغذیه ۲۱- تا ۳۲- ولت DC کار میکند |
| نوع حسگر | پروب جریان گردابی ۱۰ میلیمتری |
| محدوده اندازهگیری خطی | ۴٫۰ میلیمتر |
| حساسیت | ۴ ولت بر میلیمتر (با تلرانس مثبت یا منفی ۵٪) |
| محدوده فرکانس | ۰ تا ۲۰٬۰۰۰ هرتز (۳- دسیبل) |
| زمان خیز | کمتر از ۱۵ میکروثانیه |
| جنس هدف | فولاد فرومغناطیسی (42CrMo4 / AISI 4140) |
| کلاس حفاظت | مبدل: IP20؛ پروب: IP66 |
| گواهیها | CE، ATEX، IECEx، CSA (ایمنی ذاتی Ex ia IIC T4/T6) |
ویژگیهای پایش مکانیکی و TSI
ماتریس سختافزاری EPRO قواعد عملکردی مشخصی برای مقیاسبندی پروب جریان گردابی و اعتبارسنجی ولتاژ فاصله تعیین میکند. سیستم به کالیبراسیون فاصله هوایی اولیه اسمی ۱٫۰ میلیمتر نیاز دارد تا عملکرد در محدوده حساسیت خطی ۴ ولت بر میلیمتر قرار گیرد. هنگام کالیبراسیون، مهندسان سایت باید ولتاژ DC فاصله را بررسی کنند تا مطمئن شوند مقدار پایه هدف با خروجی آفست تعیینشده (۴- ولت DC یا ۲- ولت DC، بسته به گزینه تغذیه انتخابشده) مطابقت دارد.
اعتبارسنجی صحیح ولتاژ فاصله تضمین میکند که مدار سرکوب کراستاک، پروبهای مجاور را هنگام چیدمان در پیکربندیهای ارتعاش شعاعی متعامد X-Y بهدرستی از یکدیگر ایزوله کند. پاسخ فرکانسی بالا تا ۲۰٬۰۰۰ هرتز، تغییرات میکروثانیهای در دینامیک روتور را ثبت کرده و از فیلتر شدن اعوجاجهای هارمونیکی و حذف معیارهای جابهجایی پیکبهپیک محور در زمان واقعی جلوگیری میکند.
سؤالات متداول
س: آیا این مبدل سیگنال از تعویض گرم در حین فعال بودن حلقه کنترل پشتیبانی میکند؟
پ: خیر، مبدل CON021 قابلیت ذاتی تعویض گرم بدون قطع توان را ندارد. پیش از جدا کردن مبدل یا سیمهای پروب، باید برق حلقه کاملاً ایزوله شود. جدا کردن مجموعه در حالت روشن میتواند باعث ایجاد گذراهای الکتریکی شود که کارت پایش پیوسته توربوماشینآلات را دچار خطا کرده یا موجب تریپهای کاذب شود.
س: آیا میتوان پروب PR6424/002-130 را برای مواد هدف غیرفرومغناطیسی کالیبره کرد؟
پ: گونه استاندارد /002-130 بهصورت پیشفرض و اختصاصی برای فولاد فرومغناطیسی (42CrMo4 / AISI 4140) کالیبره شده است. استفاده از مواد هدف جایگزین، مانند آلومینیوم یا مس، مقیاسبندی پروب جریان گردابی را تغییر داده و باعث کاهش حساسیت و تغییر منحنی خطیبودن میشود. هرگونه تغییر در ترکیب ماده هدف به منحنیهای کالیبراسیون سفارشی خارج از مشخصات استاندارد نیاز دارد.
س: حداکثر فاصله مجاز بین سر پروب و ماژول CON021 چقدر است؟
پ: طول الکتریکی کل سیستم باید با مشخصات کالیبراسیون کارخانه مطابقت داشته باشد و معمولاً به پیکربندی کابل زرهدار PTFE یکپارچه محدود میشود. تغییر دادن یا اتصال وصلهای کابل حسگر، امپدانس را تغییر داده و موجب افت پاسخ فرکانسی و ایجاد کراستاک سیگنال میشود.
راهنمای نصب در محل
- درگیری با هدف و رزوهها: پروب PR6424/002-130 را از طریق براکت محفظه محکم کنید و هنگام استفاده از اتصالات NPT، حداقل درگیری ۵ رزوه کامل را تضمین کنید. مهرههای قفلکننده را با گشتاور نهایی تعیینشده محکم کنید تا در اثر ارتعاش مکانیکی صنعتی شل نشوند.
- شیلدینگ و اتصال زمین: شیلد بیرونی کابل زرهدار PTFE را دقیقاً در یک نقطه تمیز و منفردِ زمین ابزار دقیق، در محل اتصال به پنل کابینت کنترل، متصل کنید. اجازه ندهید شیلد در هر دو انتها به زمین وصل شود، زیرا این کار حلقههای زمین ایجاد کرده و دقت اندازهگیری ۴ ولت بر میلیمتر را مختل میکند.
- محدودیتهای فاصله: از اجزای فلزی سازهای پیرامون که هدف اندازهگیری نیستند، حداقل فاصله جانبی معادل سه برابر قطر نوک پروب (۳۰ میلیمتر) را حفظ کنید. ورود این اجزا به محدوده مذکور، پروفایل شار مغناطیسی را تغییر داده و تنظیمات خطیبودن کارخانه را بیاعتبار میکند.
- محدودیتهای مسیرکشی: کابلکشی ترانسدیوسر با سیگنال ضعیف را از کانالهای لولهای اختصاصی و ایزوله عبور دهید. خطوط خروجی پروب را در سینیهای موازی حاوی خطوط موتور AC با ولتاژ بالا یا کابلهای توان درایو فرکانس متغیر قرار ندهید.
